Siruba VC008A User Manual

4

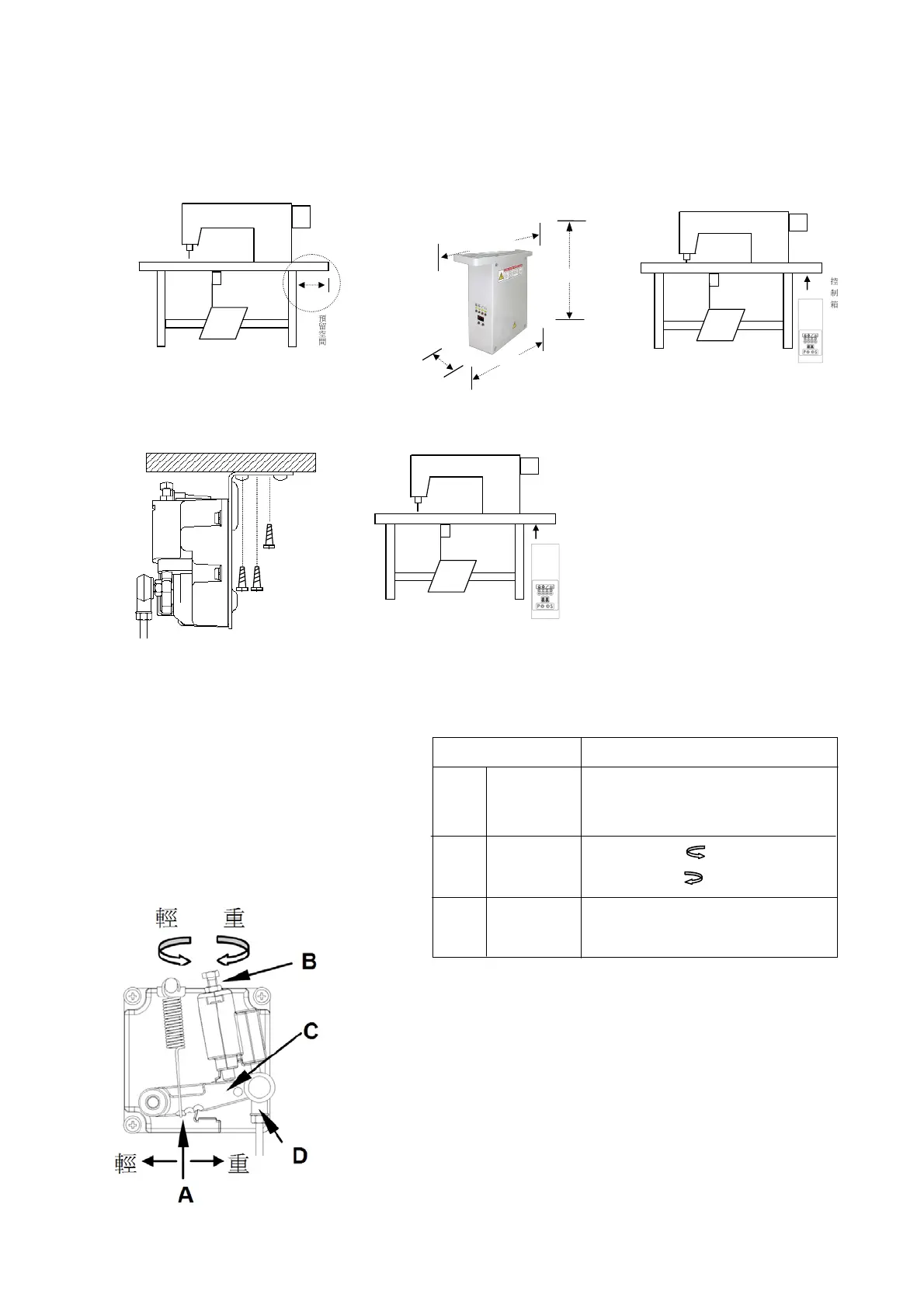

(2).控制箱的安裝 :
(3).控速器的安裝 :
(4).控速器前、後踏力量的調整 :
a).車板右側面須預留 100 mm 以上空間 b).將 TD 控制箱鎖裝於車板下方 c).安裝後示意圖
控制箱
100 mm
預留空間
a.將控速器連座鎖於車板下方 b.安裝後示意圖
1
2
3
調整需求
踏板前踏
力量的調整
踏板後踏
力量的調整
踏板行程
長短
的調整
調 整 結 果
當彈簧 A 愈向右側勾時，表示力量愈重。
當彈簧 A 愈向左側勾時，表示力量愈輕。
當螺栓 B 愈向上 時，則後踏力量愈輕。
當螺栓 B 愈向下 時，則後踏力量愈重。
當吊桿 D 向右側孔鎖裝時，表示行程較長。
當吊桿 D 向左側孔鎖裝時，表示行程較短。
60mm
247.5mm
175.6mm
尺寸圖
232.6mm
控速器各部位名稱 : 如下列圖示
A : 前踏力量彈簧。
B : 後踏力量的調整螺栓。
C : 踏板旋臂。
D : 腳踏板吊桿。
