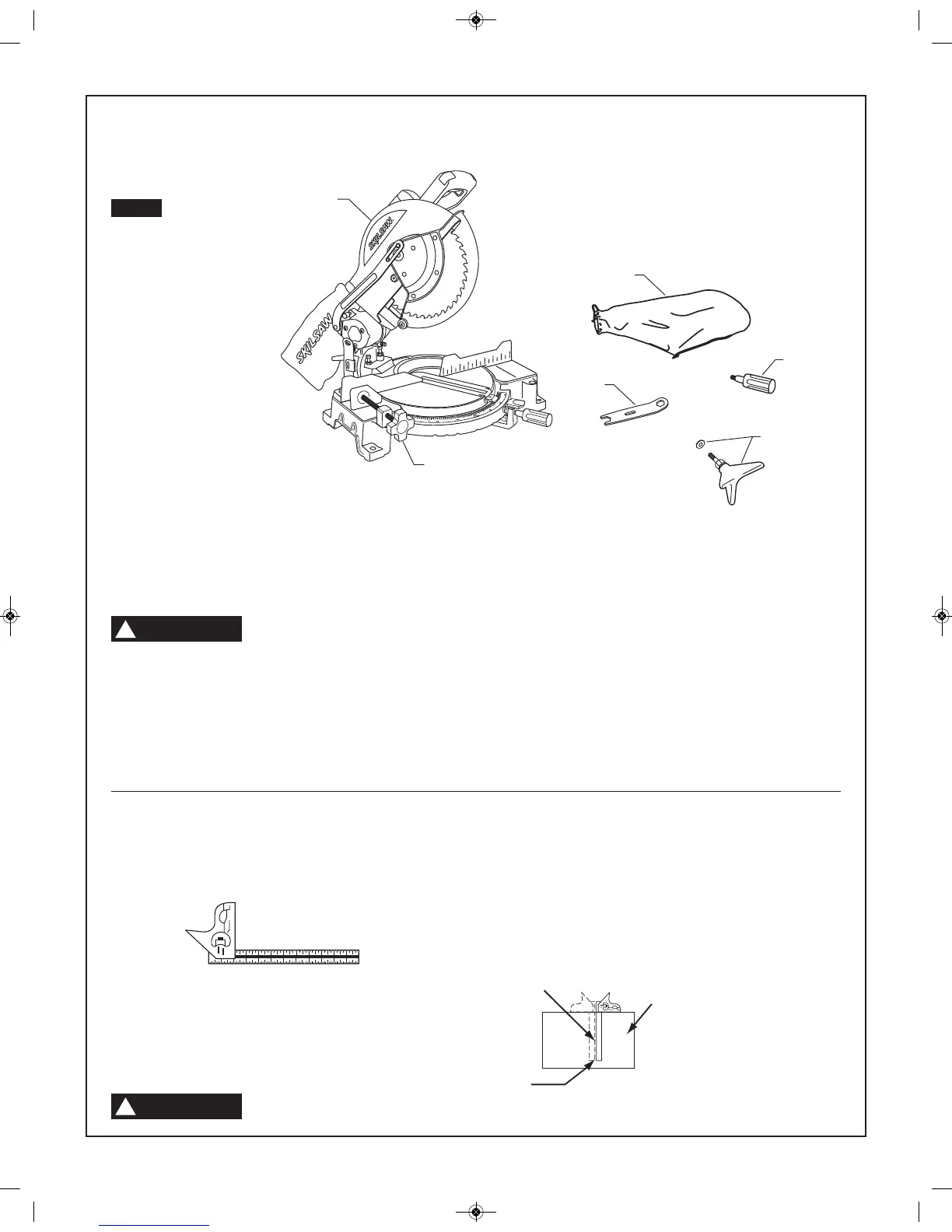

1. Sierra para cortar ingletes compuestos
2. Ensamblaje de la abrazadera tipo prensa de tornillo
5. Bolsa para polvo
6. Mango de inglete
7. Pomo de bisel y arandela
8. Llave de tuerca para la hoja
Antes de mover la sierra: Fije el pomo de
fijación de inglete en la posición de 45° a
la izquierda o a la derecha. Fije el mango de fijación de bisel. Fije el
ensamblaje del cabezal en la posición hacia abajo.
No transporte nunca la herramienta por el cable de alimentación o el
mango con interruptor de alimentación ubicado en el ensamblaje del
cabezal. Los daños al aislamiento podrían causar una descarga
eléctrica. Los daños a las conexiones de los cables podrían causar un
incendio.
La sierra para cortar ingletes compuestos modelo 3315 se envía
completa en una caja.
1. Separe todas las piezas de los materiales de empaquetamiento y
compruebe cada una de ellas con las piezas mostradas en la Figura
1, para asegurarse de que no falte ninguna pieza, antes de
desechar cualquier material de empaquetamiento.
Si falta alguna pieza, no enchufe el cable de alimentación ni ponga el
interruptor en la posición de encendido hasta que las piezas que
falten se hayan obtenido y se hayan instalado correctamente.
8=+7,6+4/
Herramientas necesarias para el ensamblaje y la alineación
/=/7:+;?/>+.9C-97:<9,+-3I8./6-98>/83.9
PRECAUCION
!
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje, ajuste o reparación para evitar
posibles lesiones.
ADVERTENCIA
!
Escuadra de combinación
La escuadra de combinación debe estar alineada
Trace una línea ligera
sobre la tabla a lo largo
de este borde
Borde recto de la tabla
de 3/4" de grosor.
Este borde debe ser
perfectamente recto
No debe haber espacio libre ni superposición
cuando se dé la vuelta a la escuadra sobre
la posición marcada con una línea de puntos
