Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Scie circulaire
Numéro de modèle HD5687, HD5687M, 5587
Capacités maximales
Lame 184 mm
Moyeu de lame rond 15,87 mm
Profondeur de coupe à 90° 63 mm
Profondeur de coupe à 45° 48 mm
Profondeur de coupe à 51° 43,5 mm
REMARQUE 1 : Pour spécifications de l'outil, reportez-vous à la plaque
signalétique de votre outil.
REMARQUE 2 :Les gardes et poignées peuvent être différents de ceux qui
sont illustrés.

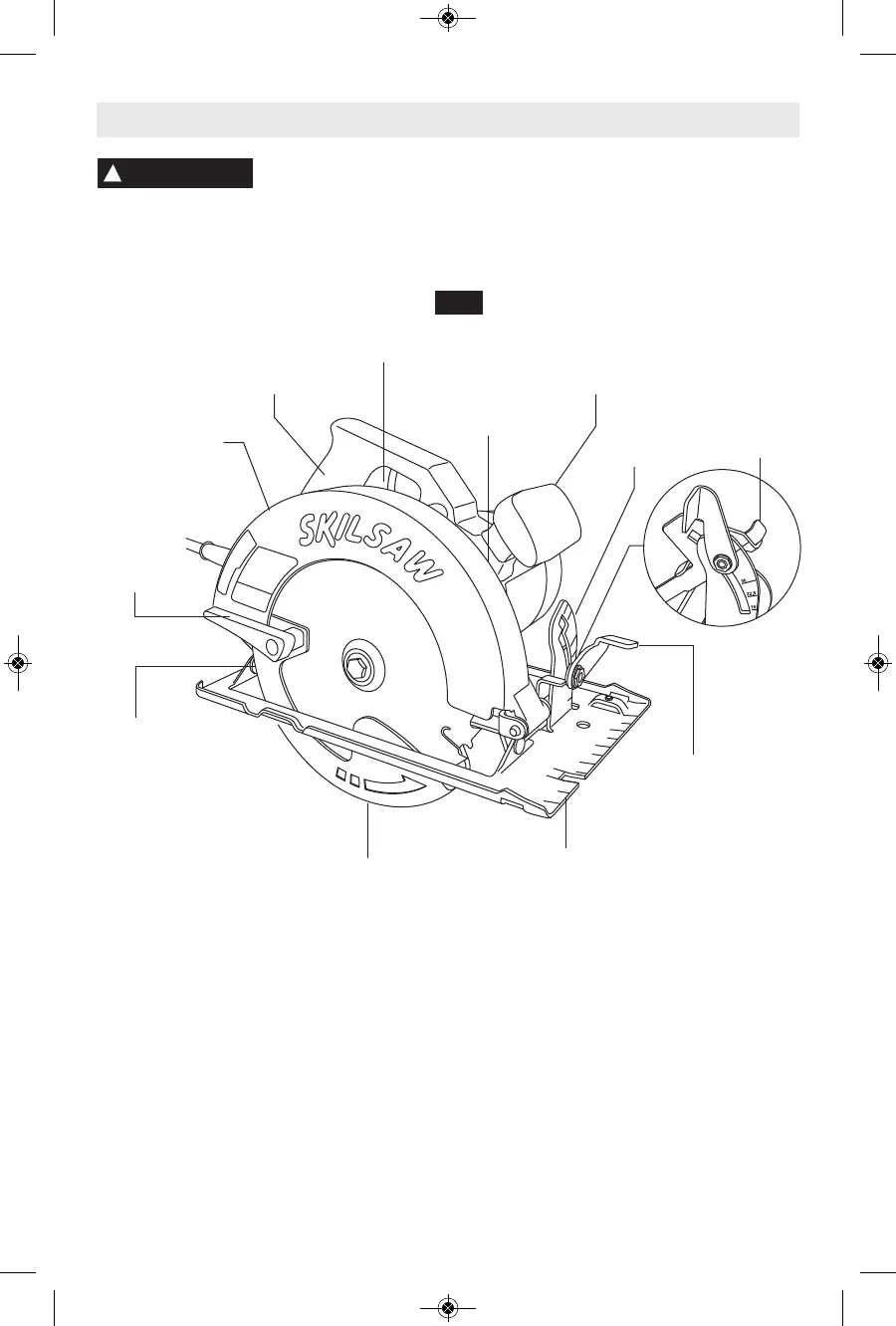

FIG. 1
GARDE
INFERIEUR
SEMELLE
LEVIER DE
LEVAGE DU
GARDE
INFERIEUR
CLÉ ET
CASE DE
REMISAGE
POIGNEE
AUXILIAIRE
LEVIER DE
RÉGLAGE DU
BISEAU
SECTEUR
GRADUÉ
GARDE
SUPÉRIEUR
BOUTON DE
VERROUILLAGE
(HD5687, HD5687M)
GÂCHETTE
PATTE DU
BISEAU
POIGNEE
PRINCIPALE
