-37-
Ensamblaje
COLOCACION DE LA HOJA
Desconecte el enchufe de la
fuente de energía antes de
realizar cualquier ensamblaje o ajuste, o cambiar
accesorios. Estas medidas de seguridad preventivas
reducen el riesgo de arrancar la herramienta
accidentalmente.
1. HD5687, HD5687M: Oprima el botón de cierre y gire
la llave de tuerca hasta que el botón de cierre encaje.
Ahora el eje de la sierra está fijo. Continúe oprimiendo el
botón, gire la llave en el sentido contrario a las agujas del
reloj y quite el PERNO DE LA HOJA y la ARANDELA
EXTERIOR (Fig. 2). 5587: Gire el PERNO DE LA HOJA en
sentido contrario al de las agujas del reloj con la llave de
tuerca suministrada y quite el PERNO DE LA HOJA y la
ARANDELA EXTERIOR. Si el eje se mueve al intentar
aflojar el perno de la hoja, golpee la llave de tuerca en
sentido contrario al de las agujas del reloj para aflojar el
PERNO DE LA HOJA (Fig. 2).
2. Retraiga el protector inferior por completo hasta el
interior del protector superior. Mientras que retrae el
protector inferior, revise el funcionamiento y el estado
del MUELLE DEL PROTECTOR INFERIOR.
3. Asegúrese de que los dientes de la sierra y la flecha
de la hoja están dirigidos en la misma dirección que la
flecha del protector inferior.
4. Deslice la hoja a través de la ranura de la base y
móntela junto a la ARANDELA INTERIOR en el eje.
Asegúrese de que no queda espacio entre el diámetro
grande de las arandelas INTERIOR y EXTERIOR y la hoja.
5. Vuelva a instalar la ARANDELA EXTERIOR. Primero,
apriete fuerte mente con el dedo el PERNO DE LA HOJA y
después APRIETE EL PERNO DE LA HOJA 1⁄8 DE
VUELTA (45°) CON LA LLAVE DE TUERCA
SUMINISTRADA (5587: Para fijar el eje, sujete la sierra
firmemente por el protector superior con los dientes de
la hoja incrustados en madera de desecho).
No utilice llaves con mangos más largos, ya que pueden
hacer que el perno de la hoja quede excesivamente
apretado.
EMBRAGUE DE PAR MOTOR VARIABLE
Esta acción de embrague es proporcionada por la
fricción de la ARAN DELA EXTERIOR contra la HOJA y
permite que el eje de la hoja gire cuan do la hoja
encuentra una resistencia excesiva. Cuando el PERNO
DE LA HOJA está apretado adecuadamente (tal como se
describe en el No. 5 de Colocación de la hoja), la hoja
patinará al encontrar una resistencia excesiva, por lo que
reducirá la tendencia de la sierra al RETROCESO.
Una posición de ajuste puede no ser suficiente para
cortar todos los ma teriales. Si la hoja patina demasiado,
apriete el perno de la hoja una fracción de vuelta más
(menos de 1⁄8 de vuelta). EL APRETAR EXCE SI VA MEN TE
EL PERNO DE LA HOJA ANULA LA EFICACIA DEL
EMBRAGUE.
ADVERTENCIA
!

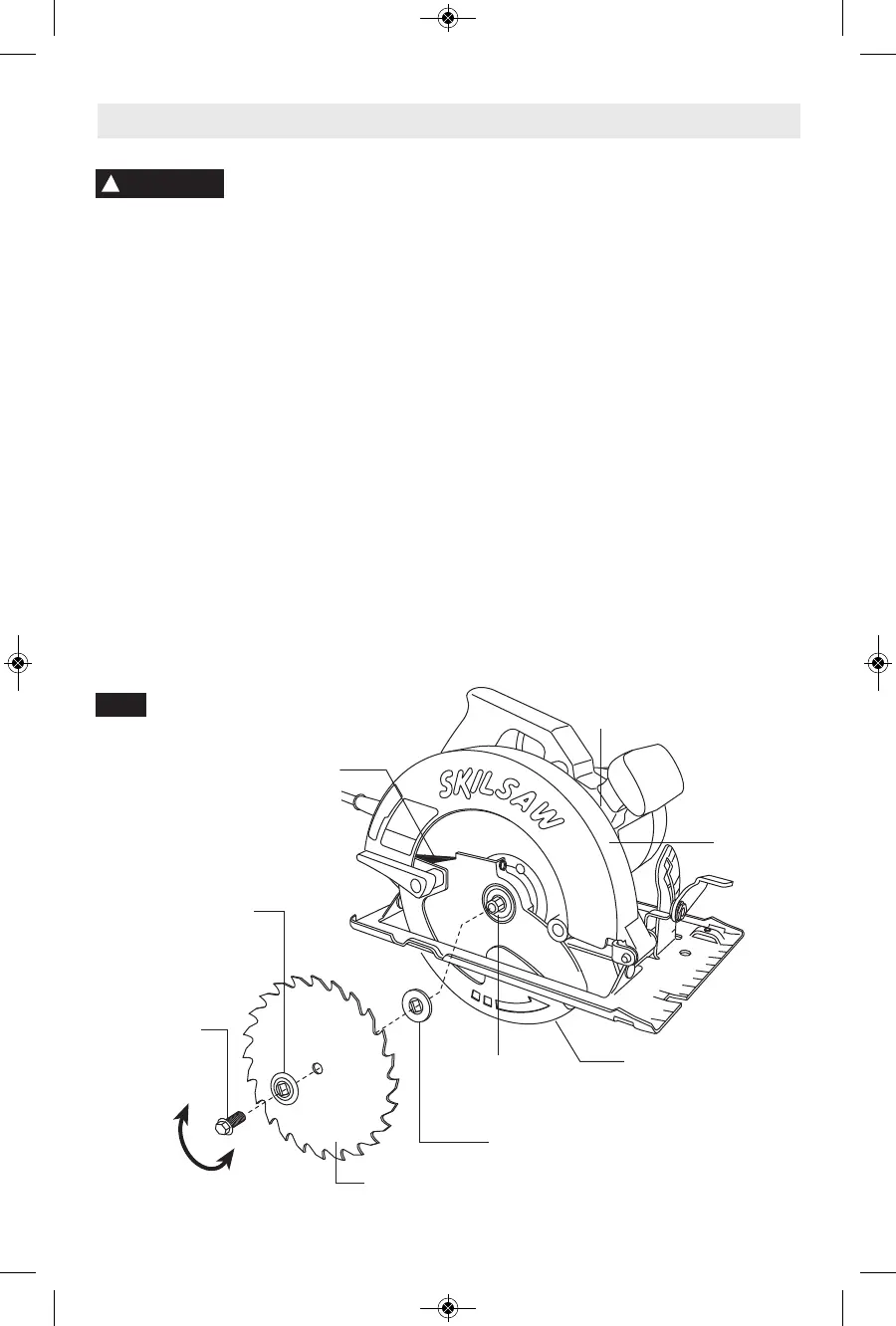

FIG. 2
Apretar
Aflojar
PERNO DE
LA HOJA
MUELLE DEL PROTECTOR
INFERIOR
ARANDELA EXTERIOR
El diámetro grande está
en el lado de la hoja
ARANDELA INTERIOR
El diámetro grande está
en el lado de la hoja
HOJA
PROTECTOR
INFERIOR
EJE DE LA HOJA
PROTECTOR
SUPERIOR
BOTON DE CIERRE
(HD5687, HD5687M)
