Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
-36-
Descripción funcional y especificaciones
ADVERTENCIA
!
Sierras circulares
Modelo HD5687, HD5687M, 5587
Capacidades máximas
Hoja 184 mm
Agujero de eje portaherramienta de la hoja Redondo 15,87 mm
Profundidad de corte a 90° 63 mm
Profundidad de corte a 45° 48 mm
Profundidad de corte a 51° 43,5 mm
NOTA 1: Para obtener las especificaciones de la herramienta, consulte la placa del
fabricante colocada en la herramienta.
NOTA 2: Los protectores y los mangos pueden variar respecto a los que se muestran.

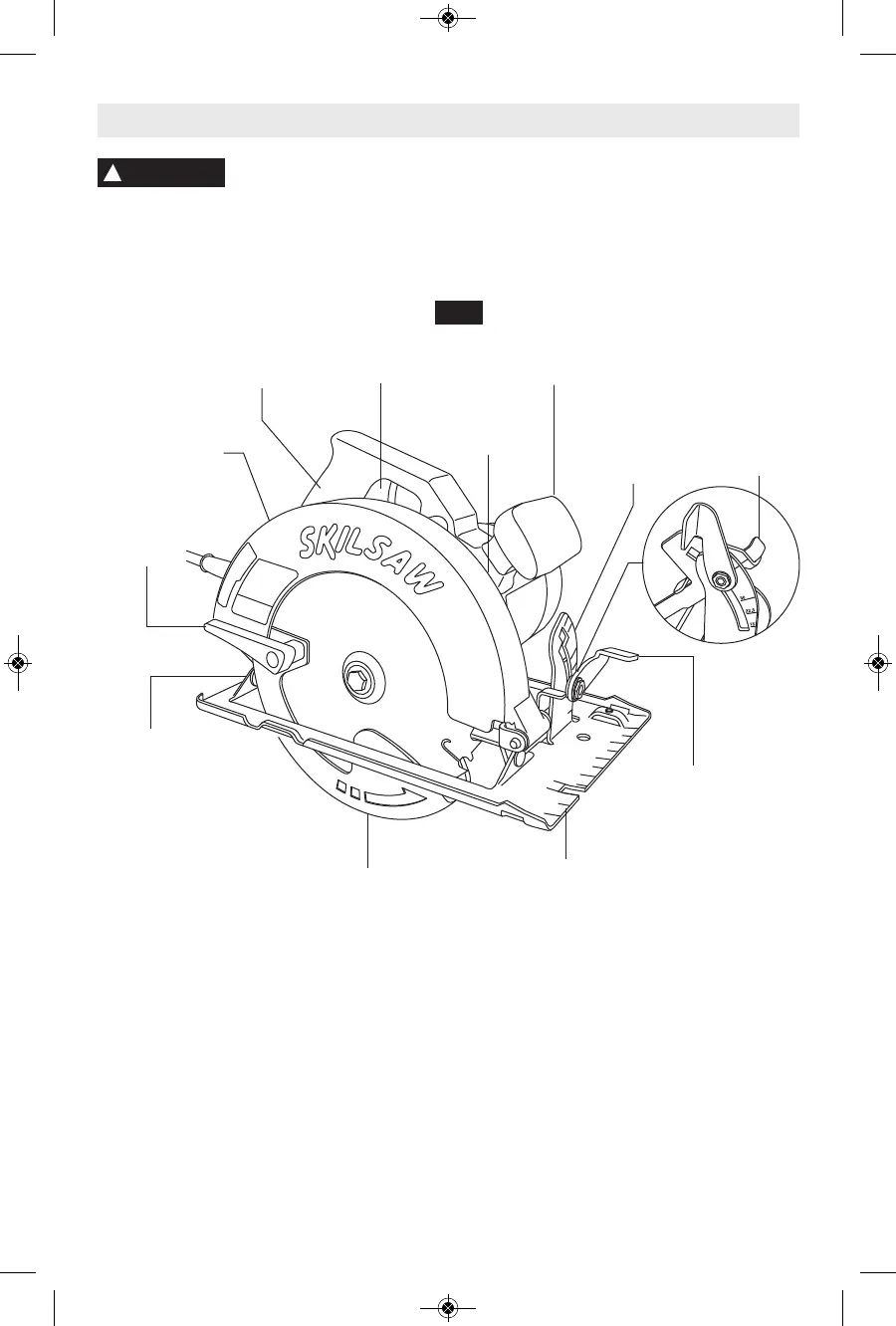

FIG. 1
PROTECTOR
INFERIOR
BASE
PALANCA DE
ELEVACION DEL
PROTECTOR
INFERIOR
LLAVE DE HOJA
Y AREA PARA
GUARDAR
MANGO
AUXILIAR
PALANCA DE
AJUSTE DE
INCLINACION
PROTECTOR
SUPERIOR
BOTON DE
CIERRE (HD5687,
HD5687M)
INTERRUPTOR
GATILLO
LENGÜETA
DE BISEL
CUADRANTE
GRADUADO
MANGO
PRINCIPAL
