74
Tensado y ajuste de la trayectoria
de la correa de lijar (Fig. 7)
1. Enchufe el cable de alimentación.
Ponga el interruptor de ENCENDIDO y
APAGADO en la posición de “ENCENDIDO”
e inmediatamente en la posición de
“APAGADO”, jándose en si la correa tiende
a deslizarse y salirse del tambor loco o
del tambor impulsor. Si la correa no tiende
a deslizarse y salirse, está siguiendo su
trayectoria apropiadamente.
Nota:
Sírvase consultar
“Interruptor de
ENCENDIDO y APAGADO”
en la sección de
utilización que aparece más adelante para ver
el paso uno.
2. Si la correa de lijar se mueve hacia el disco, gire la perilla de ajuste de la trayectoria hacia
ARRIBA aproximadamente 1/4 de vuelta.
3. Si la correa de lijar se mueve alejándose del disco, gire la perilla de ajuste de la trayectoria
hacia ABAJO aproximadamente 1/4 de vuelta.
4. Ponga el interruptor en la posición de “ENCENDIDO” e inmediatamente después en la
posición de “APAGADO”, jándose en el movimiento de la correa. Si es necesario, reajuste
la perilla de ajuste de la trayectoria.
5. Conrme que la separación entre el soporte para la pieza de trabajo y la supercie de lijado
es de 1/16 de pulgada (1,6mm) como máximo, y ajústela si fuera necesario.
Montaje auxiliar para realizar
lijado vertical (Fig. 8 y 9)
Nota:
Asegúrese de que el soporte para la
pieza de trabajo se haya retirado del lecho de
la correa.
1. Inserte el pasador de guía de la mesa de
trabajo en el agujero ubicado en el lecho de
la correa.
2. Posicione la arandela plana grande sobre la
perilla de jación de la mesa y luego apriete
rmemente la perilla de jación girándola en
el sentido de las agujas del reloj (Fig. 8).

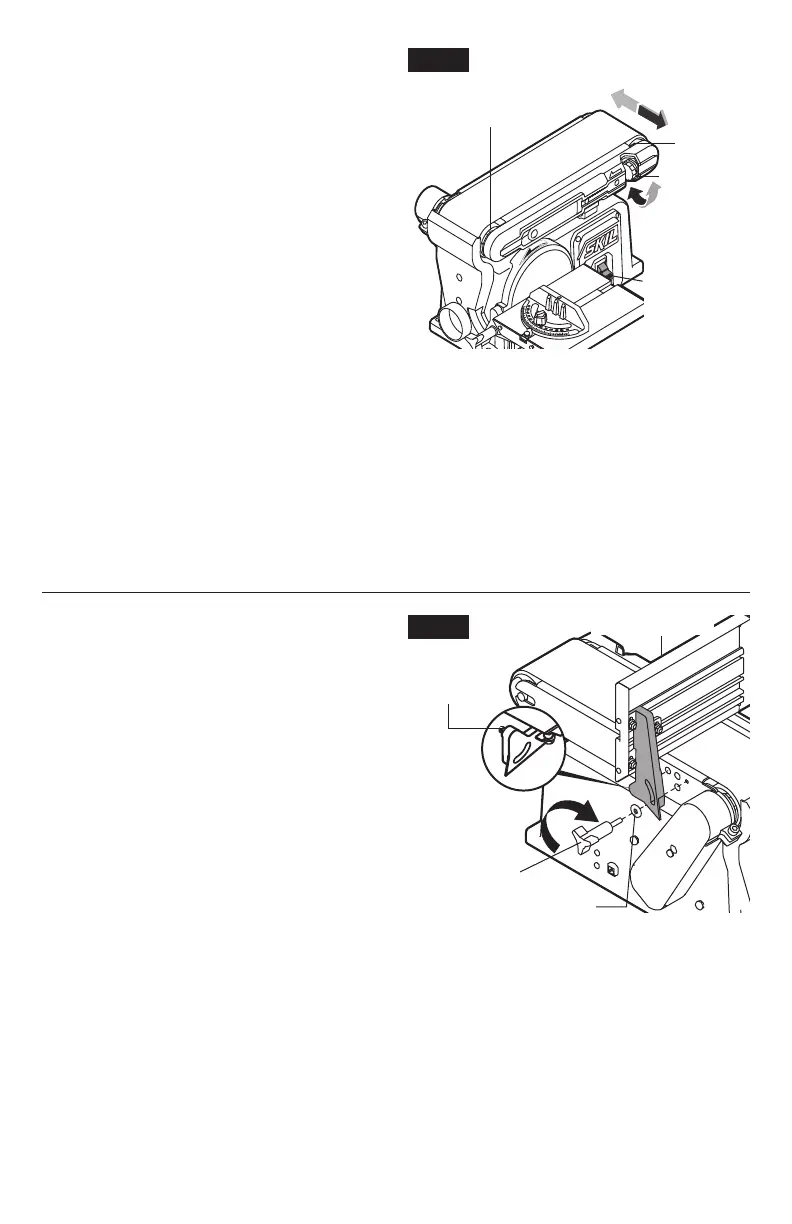

Fig. 7
Tambor impulsor
Tambor
loco
Perilla de
ajuste de la
trayectoria
Interruptor de
ENCENDIDO
y APAGADO
con botón de
seguridad
Fig. 8
Pasador de
guía
Perilla de
jación de
la mesa
Apretar
Arandela
Mesa de trabajo
