3. Utilizando la llave hexagonal suministrada,
aoje el perno de posicionamiento rotándolo
en sentido contrario al de las agujas del reloj
(Fig. 9).
4. Suba el lecho de la correa hasta la
posición vertical y apriete el perno de
posicionamiento.
Nota:
Antes de realizar lijado vertical, escua-
dre siempre la mesa respecto a la correa de
lijar con una escuadra de combinación (no
incluida).
ADVERTENCIA
Para evitar atrapar
la pieza de trabajo
o los dedos entre la mesa y la supercie de
lijado, el borde de la mesa deberá estar a
no más de 1/16 de pulgada (1,6 mm) de distancia de la supercie de lijado.
Instalación del soporte para la
pieza de trabajo (Fig. 10)
1. Coloque el soporte para la pieza de trabajo
sobre los agujeros ubicados en el lado del
lecho de la correa.
2. Utilizando la llave hexagonal suministrada,
je el soporte para la pieza de trabajo en la
posición correcta con arandelas y pernos
hexagonales.
Montaje de la lijadora de correa/
disco en un banco de trabajo
(Fig. 11 y 12)
Si la lijadora de correa/disco se va a utilizar
en una ubicación permanente, se debe jar
de manera segura a una supercie de soporte
rme, como por ejemplo un banco de trabajo
(Fig. 11).
Si la lijadora se va a montar en un banco de
trabajo, se deben taladrar agujeros que atra-
viesen la supercie de soporte del banco de
trabajo.

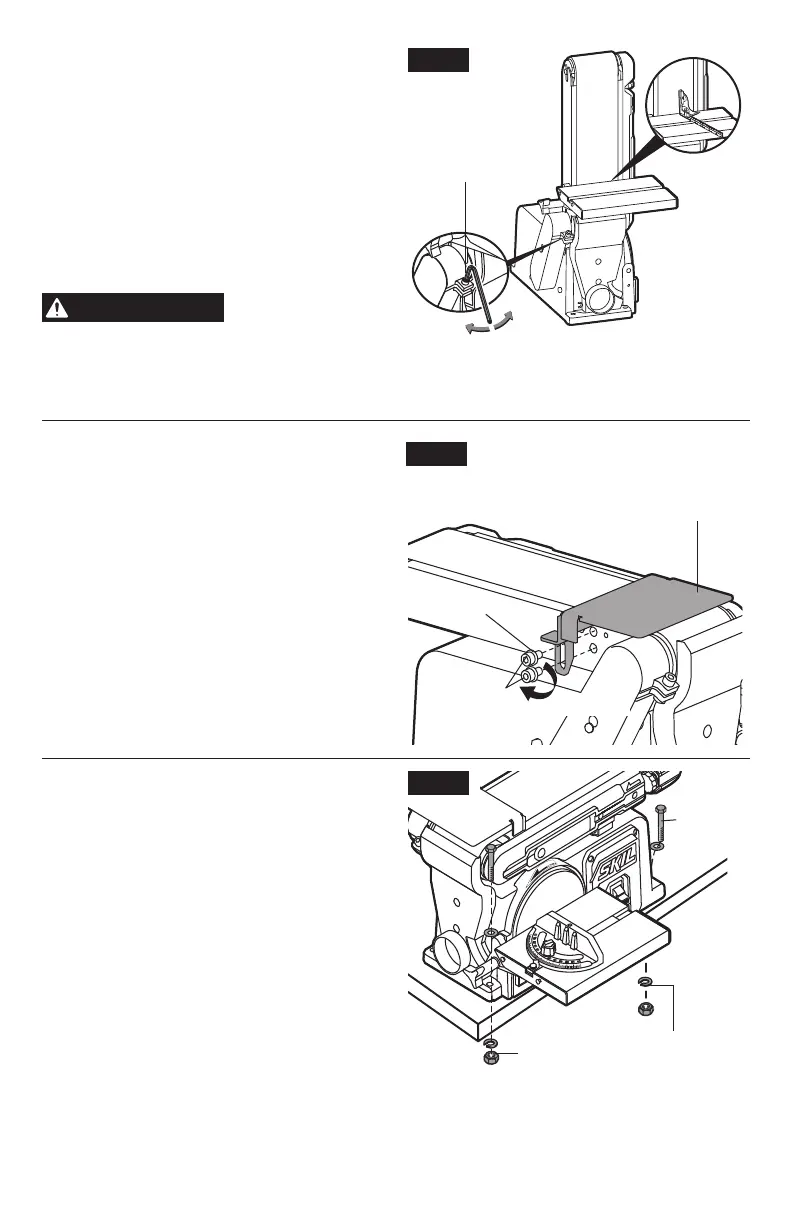

Fig. 10
Pernos
hexagonales
Soporte para la
pieza de trabajo
Arandela
Apretar
Fig. 11
Tuerca
hexagonal
Arandela de
seguridad
Tornillo
0
0
Fig. 9
Perno de
posicionamiento
Apretar Aojar
