Instalación del ensamblaje del
tope-guía en el tablero de la mesa
(Fig. 7)
El tope-guía viene preensamblado. Aoje las
dos perillas de jación del ensamblaje del tope-
guía, pero no las retire de los dos pernos antes
de instalar el ensamblaje del tope-guía en el
tablero de la mesa.
1. Instale el tope-guía en el tablero de la
mesa insertando los dos pernos de cuello
cuadrado y cabeza redonda, ubicados en
el tope-guía, en los agujeros de las ranuras
de bocallave ubicadas en el tablero de la
mesa, asegurándose de que las cabezas de
los pernos estén por debajo de la supercie
interior del tablero de la mesa y que puedan deslizarse libremente dentro de la ranura de
bocallave.
2. Apriete las perillas de jación del ensamblaje del tope-guía para jar dicho ensamblaje en la
posición deseada.
NOTA:
Utilice la escala ubicada en el tablero de la mesa como guía cuando alinee el tope-
guía para operaciones de fresado. Una vez que el tope-guía esté posicionado y alineado
correctamente, apriete FIRMEMENTE las perillas de jación del ensamblaje del tope-guía.
Instalación del calibre de ingletes
(Fig. 8)
1. Instale el calibre de ingletes en la mesa
deslizando la barra del calibre de ingletes
hacia el interior de la ranura ubicada en la
mesa.
2. Para ajustar el ángulo de inglete, aoje la
perilla del calibre de ingletes, rote el calibre
de ingletes hasta el ángulo de
seado y apriete
de nuevo la perilla.

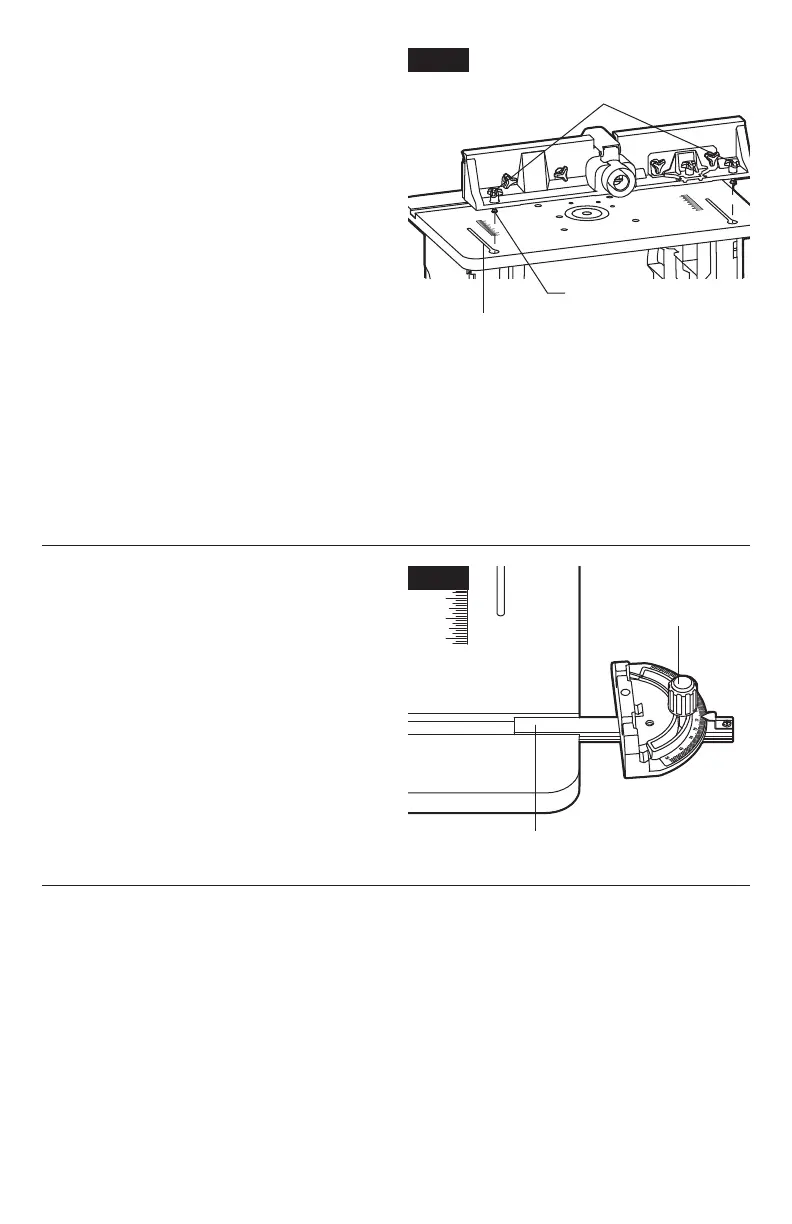

Fig. 7
Perillas de jación del
ensamblaje del tope-guía
Perno
Ranura de bocallave
Fig. 8
Barra
Perilla del calibre
de ingletes
