Instalación de las tablas con canto biselado
NOTA:
El lado delantero y el lado trasero de cada tabla con canto biselado están marcados
para indicar el sentido de avance correcto.
Las tablas con canto biselado vienen preensambladas. Aoje, pero no retire, las perillas de
jación grandes de cada perno.
Instale la tabla con canto biselado (sin la barra deslizante) en el tope-guía

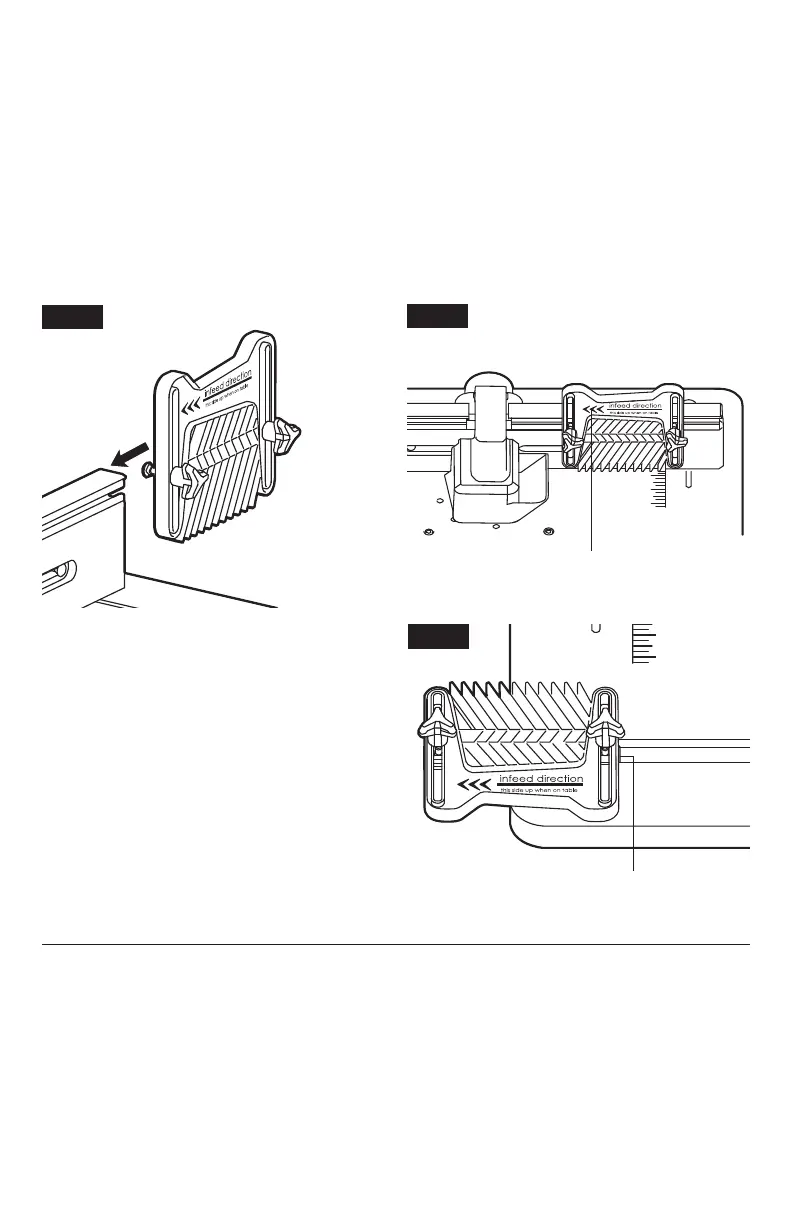

1. Instale la tabla con canto biselado en el tope-guía insertando los dos pernos de cuello
cuadrado y cabeza redonda en la ranura del tope-guía, asegurándose de que la cabezas de
los pernos se acoplen a presión en la ranura y se puedan deslizar libremente (Fig. 9a).
2. Apriete las perillas de jación grandes para jar la tabla con canto biselado al tope-guía
(Fig. 9b).
Fig. 9a
Fig. 9b
Marca de sentido de avance
Instale la tabla con canto biselado (con una
barra deslizante) en la superficie del tablero
de la mesa (Fig. 9c)
1
. Instale la tabla con canto biselado en la
supercie del tablero de la mesa insertando
la barra deslizante, acoplada a la tabla
con canto biselado, en la ranura ubicada
en la mesa, asegurándose de que la barra
deslizante se pueda deslizar libremente
dentro de la ranura.
2. Apriete las perillas de jación grandes para
jar la tabla con canto biselado al tablero de
la mesa.
Fig. 9c
Barra deslizante
