80

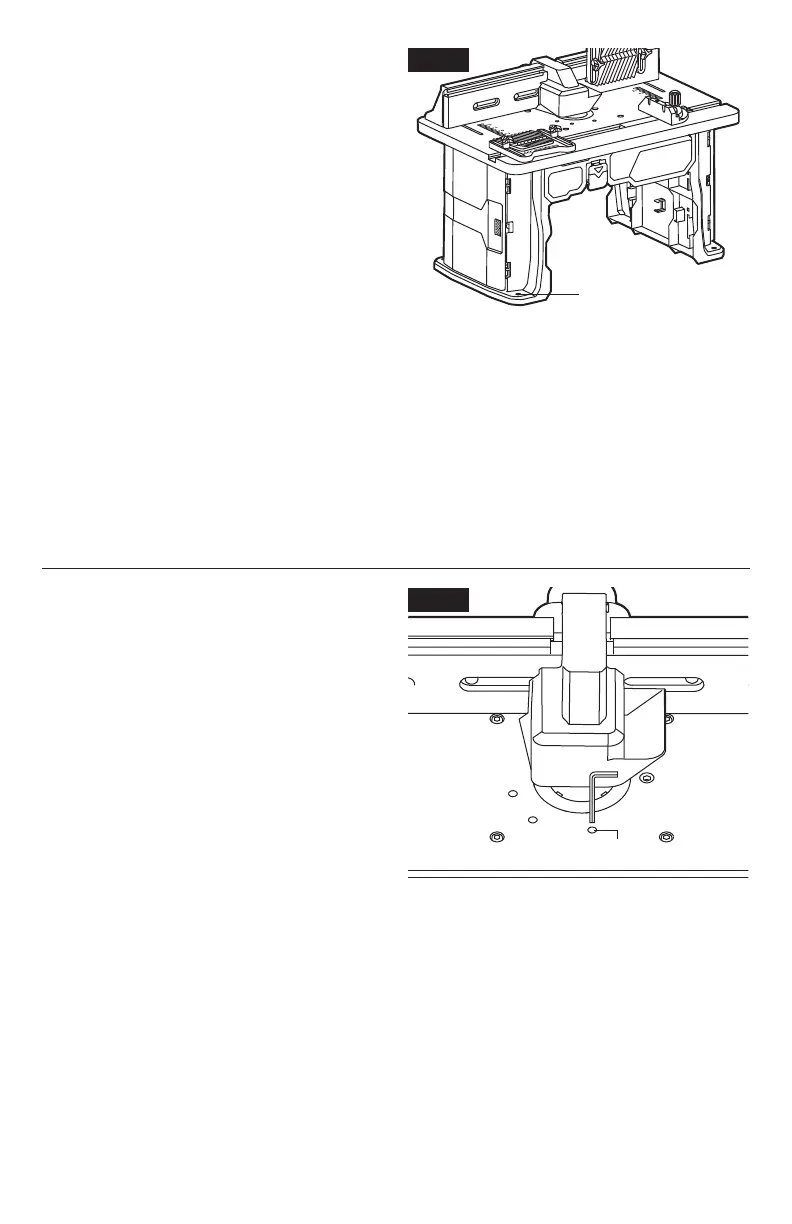

Instalación permanente en un
banco de trabajo (Fig. 10)
1
. Coloque la mesa de fresadora sobre una
supercie robusta, tal como un banco de
trabajo.
2. Mientras sostiene la mesa de fresadora
en la posición deseada, marque las cuatro
ubicaciones de los agujeros de jación en
cada una de las patas sobre la supercie de
trabajo.
3. Retire la mesa de fresadora.
4. Taladre un agujero de 3/8-15/32 de pulgada
(9,5-12 mm) de Ø en el banco de trabajo
en cada una de las cuatro ubicaciones
marcadas.
5. Coloque la mesa de fresadora sobre el banco de trabajo y alinee los agujeros ubicados en
las patas de la mesa con los agujeros ubicados en el banco de trabajo.
6. Fije la mesa de fresadora al banco de trabajo con cuatro pernos de 5/16 de pulgada (M8) x
L y tuercas (que no se incluyen
).
L=2-1/2 pulgadas (63 mm) para un grosor del banco de trabajo de 1 pulgada
L=3 pulgadas (76 mm) para un grosor del banco de trabajo 1-1/2 pulgadas
7. A
priete rmemente los pernos.
Para ajustar la profundidad de
corte (Fig. 11)
La mesa de fresadora cuenta con un agujero
de ajuste de profundidad para permitir el ajuste
de profundidad sobre la mesa (OTA, por sus
siglas en inglés) para las fresadoras SKIL
RT1322-00 (solo base ja) y RT1323-00.
1. Aoje la abrazadera del motor ubicada en
la fresadora. Consulte los manuales de
su fresadora para obtener instrucciones
detalladas.
2. Inserte una llave hexagonal de 4 mm (no
incluida) a través del agujero de ajuste de
profundidad y en la varilla de ajuste de
profundidad de la fresadora, y luego gire la llave hexagonal para mover el portaherramienta
de la fresadora hacia abajo o hacia arriba.
3. Cuando se haya establecido la profundidad de corte deseada, apriete la abrazadera del
motor.
NOTA:
Consulte los manuales de su fresadora para obtener instrucciones detalladas sobre el
funcionamiento de la abrazadera del motor.
Fig. 10
Agujero de jación
Fig. 11
OTA
