6. Nach jedem Nachfüllen oder Wechsel der
Fettkartusche muss die Fettpresse vorgepumpt
werden. Vor dem Füllen der Schmierpunkte die
Fettpresse vorpumpen.
7. Dazu die Fettpresse betätigen, bis Fett aus dem
Schlauch austritt. Lufteinschlüsse über das
Entlüftungsventil beseitigen.
Einsetzen der Fettkartusche
1. Den Behältertubus der Fettpresse festhalten und den
Kopf der Fettpresse zwei Umdrehungen lockern.
2. T-Griff ziehen, um den Stößel auszuziehen und in den
Schlitz einzuschieben.
3. Behältertubus vom Kopf der Fettpresse abschrauben.
4. Leere Fettkartusche (falls vorhanden) aus dem
Behältertubus entfernen.
5. Große Kappe am oberen Ende der neuen
Fettkartusche abnehmen.
6. Neue Fettkartusche mit dem oberen Ende zuerst in
den Behältertubus einsetzen.
7. Zuglasche am unteren Ende der neuen Fettkartusche
entfernen.
8. Behältertubus wieder auf den Kopf der Fettpresse
aufschrauben und festziehen.
9. Hebelgriff vom Behältertubus weg ziehen.
10. Zurückziehen und Mitnehmerstab aus dem Schlitz
entfernen.
11. T-Griff um 90° drehen und in den Behältertubus
drücken.
12. Kopf der Fettpresse zwei Umdrehungen lockern, um
Luft entweichen zu lassen, und wieder festziehen.
HINWEIS: Lufteinschlüsse im Schmierstoff der
Kartusche führen zum Verlust des Vordrucks.

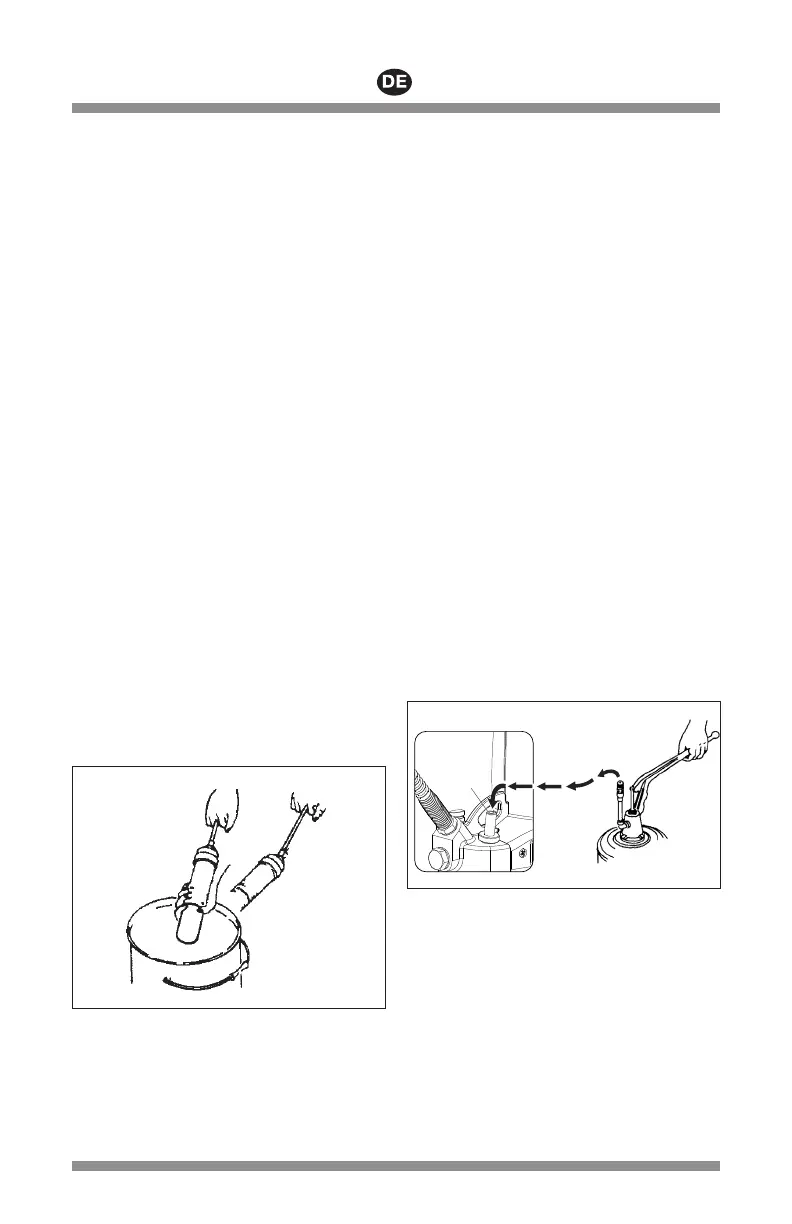

Abbildung 3:
Füllen der Fettpresse aus
Sammelbehälter
1. Den Behältertubus der Fettpresse festhalten und den
Kopf der Fettpresse zwei Umdrehungen lockern.
2. T-Griff ziehen, um den Stößel auszuziehen und in den
Schlitz einzuschieben.
3. Behältertubus vom Kopf der Fettpresse abschrauben.
4. Leere Kartusche (falls vorhanden) aus dem
Behältertubus entfernen.
5. T-Griff zurückziehen und Stößel aus dem Schlitz
entfernen.
6. Schmiermittel in den Hohlraum im Kopf der
Fettpresse und auf die Fläche des Stößels pressen.
7. Das offene Ende des Behältertubus in das
Schmiermittel einführen.
8. T-Griff zurückziehen und dabei den Behältertubus
tiefer in das Schmiermittel schieben, um zu
verhindern, dass Luft eingezogen werden.
9. T-Griff ziehen, um den Stößel (5) auszuziehen und in
den Schlitz einzuschieben.
10. Kopf der Fettpresse auf den gefüllten Behältertubus
aufschrauben.
11. Hebelgriff vom Behältertubus weg ziehen.
12. T-Griff zurückziehen und Stößel aus dem Schlitz
entfernen.
13. T-Griff um 90° drehen und in den Behältertubus
drücken.
14. Kopf der Fettpresse zwei Umdrehungen lockern, um
Luft entweichen zu lassen, und wieder festziehen.
A
Abbildung 4:
A – Einfüllstutzen der Pumpe
Füllen der Fettpresse mit
Einfüllpumpe
1. Stößel durch Drehen des Stößelgriffs einrücken.
2. Entlüftungs-/Sammelfüllventil der Fettpresse in den
Einfüllstutzen der Pumpe einsetzen.
3. Füllpumpe betätigen, um den Behälter zu füllen.
Wenn die Nut am Stößel sichtbar ist, ist der Fett-
Tubus gefüllt. Der Stößel wird etwa 20 cm
ausgezogen. NICHT ÜBERFÜLLEN!
