Technische Daten des
Akkus
CTB185 CTB8187
Typ Ionen-Akku Ionen-Akku
Spannung 18 V-
(3,6 V x 5
Zellenpaare)
18 V-
(3,6 V x 5
Zellenpaare)
Gewicht ~ 0,68 kg ~ 0,68 kg
Ladedauer siehe Abschnitt „Aufladen des
Akkus
Lebens-
dauer
1000 Zyklen
(1 Zyklus = 1 Aufladung + 1
Entladung)
Kapazität 5,0 Ah 5,0 Ah
Entlade-
temperatur-
bereich
-4°F(-20°C) to 140°F(60°C)
Technische Daten des
Akku-Ladegeräts
CTC131/CTCA131/
CTCEU131/CTCJ131
Eingang 100-240V, 50/60 Hz
Ausgang 5,0 A
Ausgang
USB-Stroman-
schluss
5,0 V- bei 0,5 A
Gewicht ~0,95 kg
Ladetemperatur-
bereich (CTB185/
CTB8187)
0°C bis 45°C
Anwendung
Allgemeine Beschreibung
Die Snap‑on Akku-Fettpresse ist ausschließlich zum
Pumpen und Ausgeben von Schmiermittel mit 18 V
Akkuspannung vorgesehen. Die maximalen
Leistungsangaben dürfen nicht überschritten werden.
Die Drehbewegung des Motors wird über eine
Jochmechanik in eine oszillierende Kolbenbewegung
umgewandelt. Der Antrieb der Akkupresse erfolgt über
eine einfachwirkende Verdrängerpumpe mit
elektronischer Schaltung.
Elektronische Schaltung
Der Motor wird durch eine elektronische Schaltung
geschützt. Diese schaltet den Motor aus, wenn die
Fettpresse ständig mit maximalem Druck betrieben wird.
Eine Warnleuchte auf der Griffrückseite blinkt rot, wenn
sich der Motor ausschaltet.
Betrieb
Umschalten der Betriebsart
A

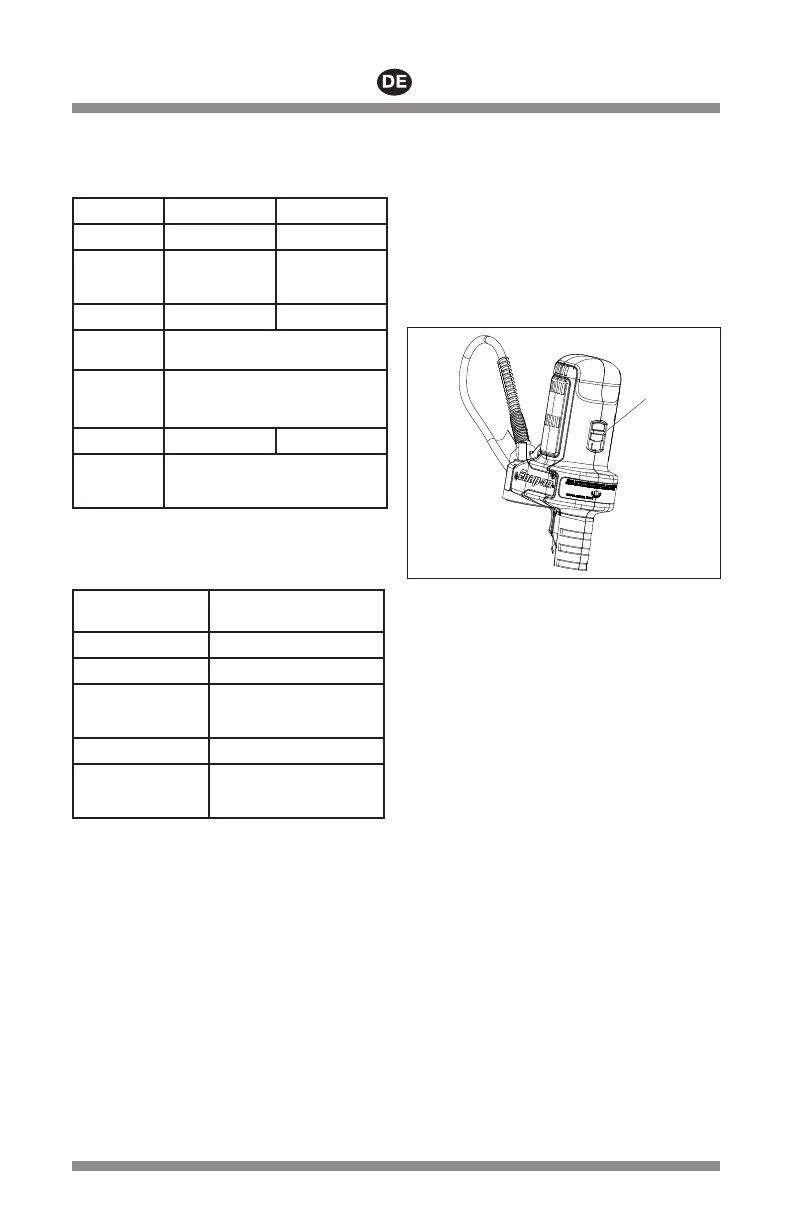

Abbildung 2:
A – Betriebsart-Schiebeschalter
Zum Umschalten der Betriebsart:
HINWEIS: Um die Getriebezahnräder nicht zu
beschädigen, muss der Motor vollständig zum Stillstand
gekommen sein, bevor der Hebel in die „L“- oder „H“-
Stellung (Niedrig oder Hoch) gestellt wird.
„L“ (niedrige Ausgabeleistung/hoher Druck)
„H“ (hohe Ausgabeleistung/niedriger Druck)
1. Bei stillstehendem Motor den Hebel drücken, bis der
Buchstabe „L“ bzw. „H“ vollständig im Fenster
sichtbar ist.
2. Falls sich der Hebel nicht vollständig verschieben/
einrasten lässt, den Hebel festhalten und den Schalter
hin und her bewegen, um die Zahnräder einzurücken.
3. Hohe Ausgabeleistung wird empfohlen, wenn das
Werkzeug zum Schmieren von großen Lagern
verwendet wird, die keinen hohen Druck über 137 bar
erfordern. Hohe Ausgabeleistung wird auch
empfohlen, wenn das Werkzeug zum Nachfüllen von
kleinen Behältern von automatischen
Schmiersystemen verwendet wird.
4. Niedrige Ausgabeleistung wird empfohlen, wenn das
Werkzeug im Bau, bei Bergbauanwendungen und zur
allgemeinen Schmierung verwendet wird. Niedrige
Ausgabeleistung liefert den maximalen Druck von bis
zu 517 bar, den das Werkzeug erzeugen kann.
5. Es ist normal, dass Akkus über mehrere hundert
Aufladezyklen an Kapazität verlieren. Ersetzen Sie den
Akku, wenn dies der Fall ist.
