8. Cuando la carga rápida ha finalizado, el cargador detecta
el voltaje de la batería y se apaga automáticamente para
evitar una sobrecarga, tras lo cual se quedan iluminados,
de color verde, los cuatro pilotos indicadores de carga
en la batería y el del cargador.
9. El cargador tiene un puerto USB, cuya corriente de salida
es de 0,5 A con voltaje de salida de 5 VCC. No lo conecte
a un aparato que requiera más de 0,5 A.

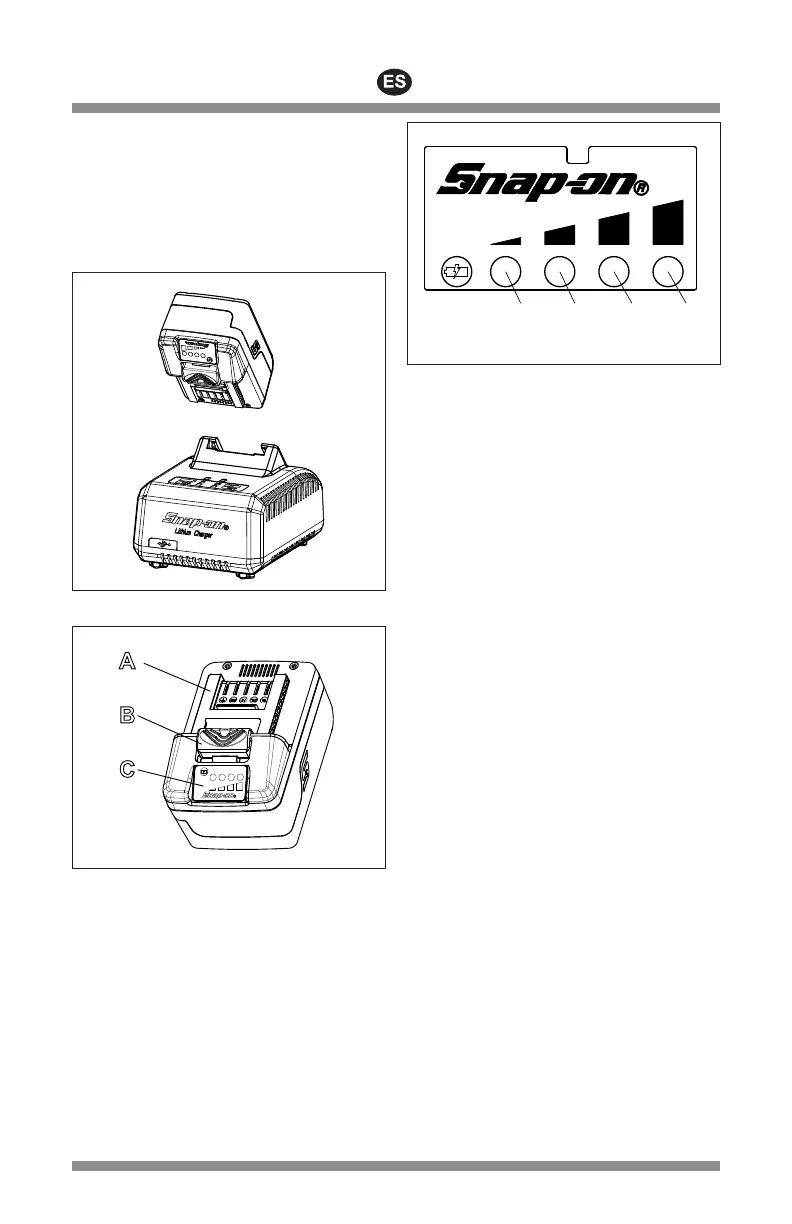

Figura 5: Inserción de la batería
A
B
C
Figura 6: Batería
A – Terminal
B – Botón de liberación
C – Indicador de carga
L1 L2 L3 L4
Figura 7: Indicador de carga
L1: luz constante, 25% de carga
L2: luz constante, 50% de carga
L3: luz constante, 75% de carga
L4: luz constante, 100% de carga
Batería
Indicador de carga
Pulse el botón del indicador de carga, y los pilotos se
encenderán y mostrarán la carga que le queda a la
batería. Los pilotos se quedan encendidos durante 5
segundos.
Nota: si el indicador de carga L1 destella, cargue la
batería.
Contador de ciclos de carga
Pulse el botón del indicador de carga durante diez
segundos para leer el contador de ciclos de carga.
Cuente el número de destellos para averiguar la cantidad
de ciclos.
Ejemplo 1:
L1: destella una vez
L2: destella tres veces
L3: destella cuatro veces
L4: destella cinco veces
Significa que la batería se cargó 1.345 veces.
Ejemplo 2:
L1: no destella
L2: destella seis veces
L3: destella siete veces
L4: destella ocho veces
Significa que la batería se cargó 678 veces.
