6. Cebe la pistola de grasa después de rellenarla o cambiar
el cartucho de grasa. Cébela también antes de lubricar
puntos de lubricación.
7. Para cebar la pistola, hágala funcionar hasta que la grasa
fluya por la manguera. Utilice la válvula de desahogo
para eliminar las bolsas de aire.
Instalación de un cartucho de grasa
1. Sin soltar el tubo contenedor de la pistola, afloje el
cabezal dos vueltas.
2. Tire del tirador para sacar totalmente la varilla
seguidora y deslícela en la ranura.
3. Desenrosque el tubo contenedor del cabezal de la
pistola.
4. Si hay un cartucho vacío, sáquelo del tubo.
5. Quite la tapa grande del extremo superior del
cartucho de grasa nuevo.
6. Introduzca el cartucho en el tubo contenedor con el
extremo superior primero.
7. Quite la lengüeta del extremo inferior del cartucho
nuevo.
8. Enrosque el tubo contenedor en el cabezal de la
pistola y apriételo.
9. Tire del mango de la palanca.
10. Saque la varilla seguidora y desengánchela de la
ranura.
11. Gire el tirador 90 grados y empújelo dentro del tubo
contenedor.
12. Afloje dos vueltas el cabezal de la pistola para
expulsar el aire y vuelva a apretarlo.
NOTA: Si hay bolsas de aire en el lubricante del cartucho,
la pistola perderá el cebado.

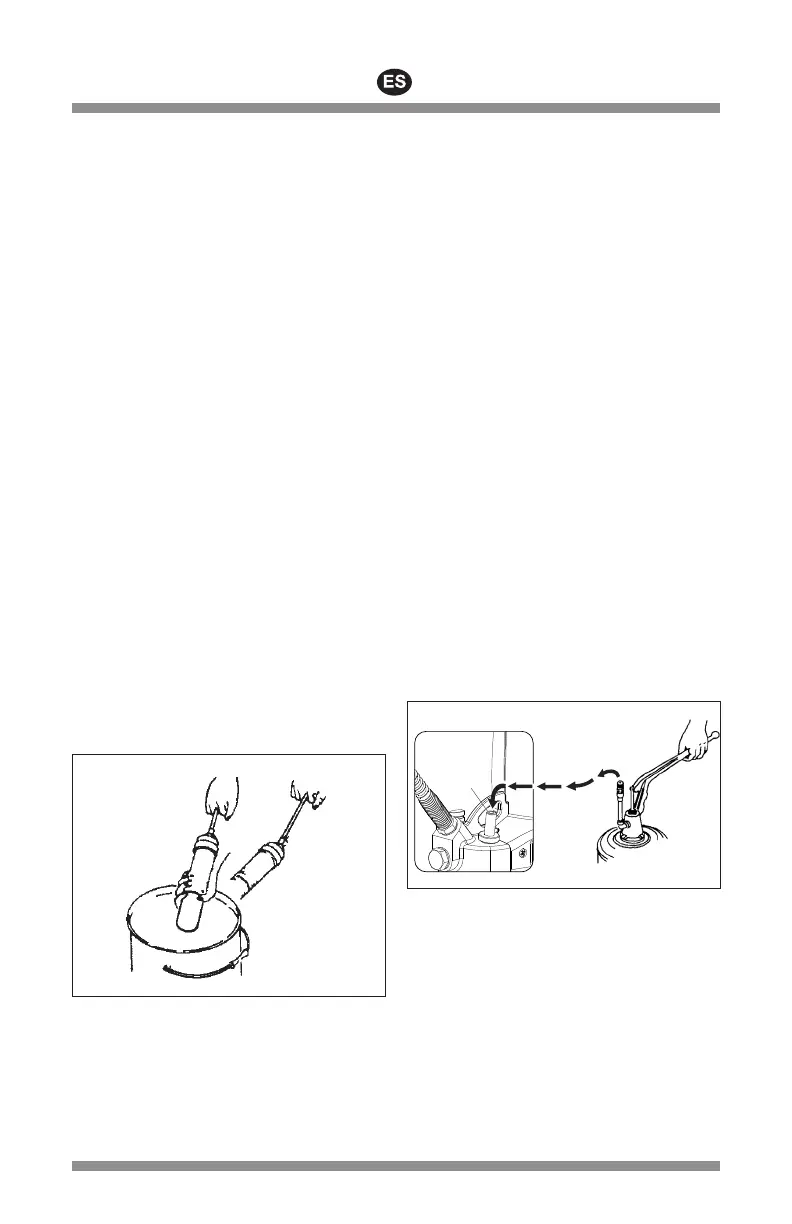

Figura 3:
Cómo llenar la pistola engrasadora
con un envase a granel
1. Sin soltar el tubo contenedor de la pistola, suelte el
cabezal dos vueltas.
2. Tire del tirador para sacar totalmente la varilla
seguidora y deslícela en la ranura.
3. Desenrosque el tubo contenedor del cabezal de la
pistola.
4. Si hay un cartucho vacío, sáquelo del tubo.
5. Tire del tirador y desenganche la varilla seguidora de
la ranura.
6. Rellene la cavidad del cabezal con lubricante y unte
también la superficie del seguidor.
7. Introduzca el extremo abierto del tubo contenedor en
el lubricante.
8. Tire del tirador al tiempo que empuja el tubo
contenedor más hacia dentro del lubricante para
evitar que las bolsas de aire entren en él.
9. Tire del tirador para extender totalmente la varilla
seguidora (5) y deslícela en la ranura.
10. Enrosque el cabezal de la pistola en el tubo
contenedor lleno.
11. Tire del mango de la palanca.
12. Tire del tirador y desenganche la varilla seguidora de
la ranura.
13. Gire el tirador 90 grados y empújelo dentro del tubo
contenedor.
14. Afloje dos vueltas el cabezal de la pistola para
expulsar el aire y vuelva a apretarlo.
A
Figura 4:
A – Conector de la bomba de llenado
Para llenar la pistola con una bomba
de llenado
1. Gire el mango del seguidor para enganchar el
seguidor a la varilla seguidora.
2. Introduzca la válvula de desahogo/llenado a granel en
el conector de la bomba de llenado.
3. Haga funcionar la bomba para llenar el contenedor.
Cuando quede expuesto el surco de la varilla
seguidora significará que el tubo está lleno. La varilla
seguidora se extiende unos 20 centímetros
(8pulgadas). ¡NO LO LLENE DEMASIADO!
