52
EEWB331B
4.3.2 POSITIONS BRAS SAPE POUR POSITION
MASSES ALU

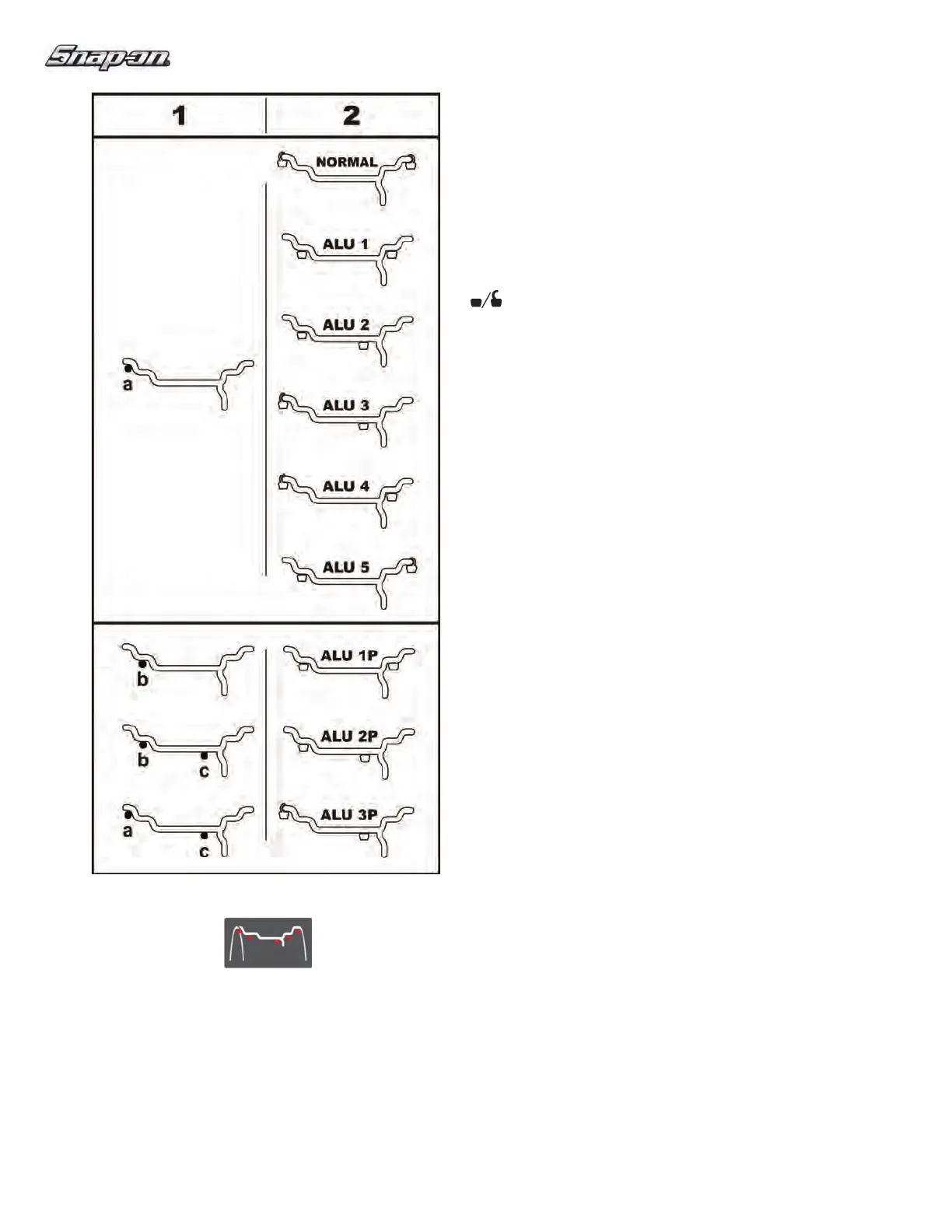

Fig. 22 indique les positions de palpage correctes du bras
SAPE (1), et les positions de l’emplacement de la masse
correspondante (2); pour les masses adhésives et les masses
à ressort.
Les indicateurs allumés pour le positionnement des masses
indiquent les positions sur la jante.
— = Point d'application bras SAPE (1).
= position d’emplacement de la masse (2).
Normal Toucher le bras SAPE sur la bride de la jante (a). Entrer
manuellement la dimension de la largeur de jante. Ce
mode requiert l’utilisation des masses à ressort.
Alu 1 Toucher le bras SAPE sur la bride de la jante (a). Entrer
manuellement la dimension de la largeur de jante.
Appuyer une fois sur la Touche Alu (9). Ce mode requiert
les masses à ruban (ou adhésives).
Alu 2 Toucher le bras SAPE sur la bride de la jante (a). Entrer
manuellement la dimension de la largeur de jante.
Appuyer une fois sur la Touche Alu (9). Ce mode requiert
les masses à ruban (ou adhésives).
Alu 3 Toucher le bras SAPE sur la bride de la jante (a). Entrer
manuellement la dimension de la largeur de jante.
Appuyer trois fois sur la touche Alu (9). Ce mode requiert
les masses à ruban (ou adhésives).
Alu 4 Toucher le bras SAPE sur la bride de la jante (a). Entrer
manuellement la dimension de la largeur de jante.
Appuyer six fois sur la touche Alu (9). Ce mode requiert
les masses à ruban (ou adhésives).
Alu 5 Toucher le bras SAPE sur la bride de la jante (a). Entrer
manuellement la dimension de la largeur de jante.
Appuyer sept fois sur la touche Alu (9). Ce mode requiert
les masses à ruban (ou adhésives).
Alu 1P Toucher le bras SAPE sur la bride de jante (b). Appuyer une
fois sur la touche positionnement des masses (9). Entrer
manuellement la dimension de la largeur de jante.
- Utiliser le bras SAPE pour appliquer les masses
adhésives à l’intérieur de la jante et positionner
manuellement les masse à l’extérieur de la jante.
Remarque : S’assurer que toutes les entrées sont terminées
avant d’équilibrer la rotation.
Alu 2P Toucher le bras SAPE sur les emplacements (b-c).
- Utiliser le bras SAPE pour positionner les masses
aux deux emplacements. La machine émettra un bip
sonore pendant le positionnement des masses quand
l’emplacement exact est atteint.
Alu 3P Toucher le bras SAPE aux emplacements (a-c).
- Utiliser le bras SAPE pour positionner les masses
à l’emplacement. La machine émettra un bip sonore
pendant le positionnement des masses quand
l’emplacement exact est atteint. La masse intérieure
est positionnée comme une masse du type avec ressort
standard.
Figure 22
9
