2.1 INSTALACIÓN DE LA CAMPANA DE
PROTECCIÓN
L
a campana de protección se entrega de serie y debe ser
instalada antes de usar la equilibradora.
Para la instalación de la campana de protección consulte
la Figura 8.
Partes Requeridas:
(1) Grupo campana de protección
(2) 3/8” - 16 x 2” HHCS
(2) 3/8” x 16 Keps
Coloque la campana de protección en posición elevada.
Deslice el tubo de soporte de la campana de protección por
encima del eje de pivote del marco que sobresale por el lado
derecho del armario de la equilibradora.
Alinee los ori! cios de montaje, tanto en el eje del picote
como en el tubo de soporte de la protección. Asegure la
protección con tornillos de 3/8” (Figura 8).

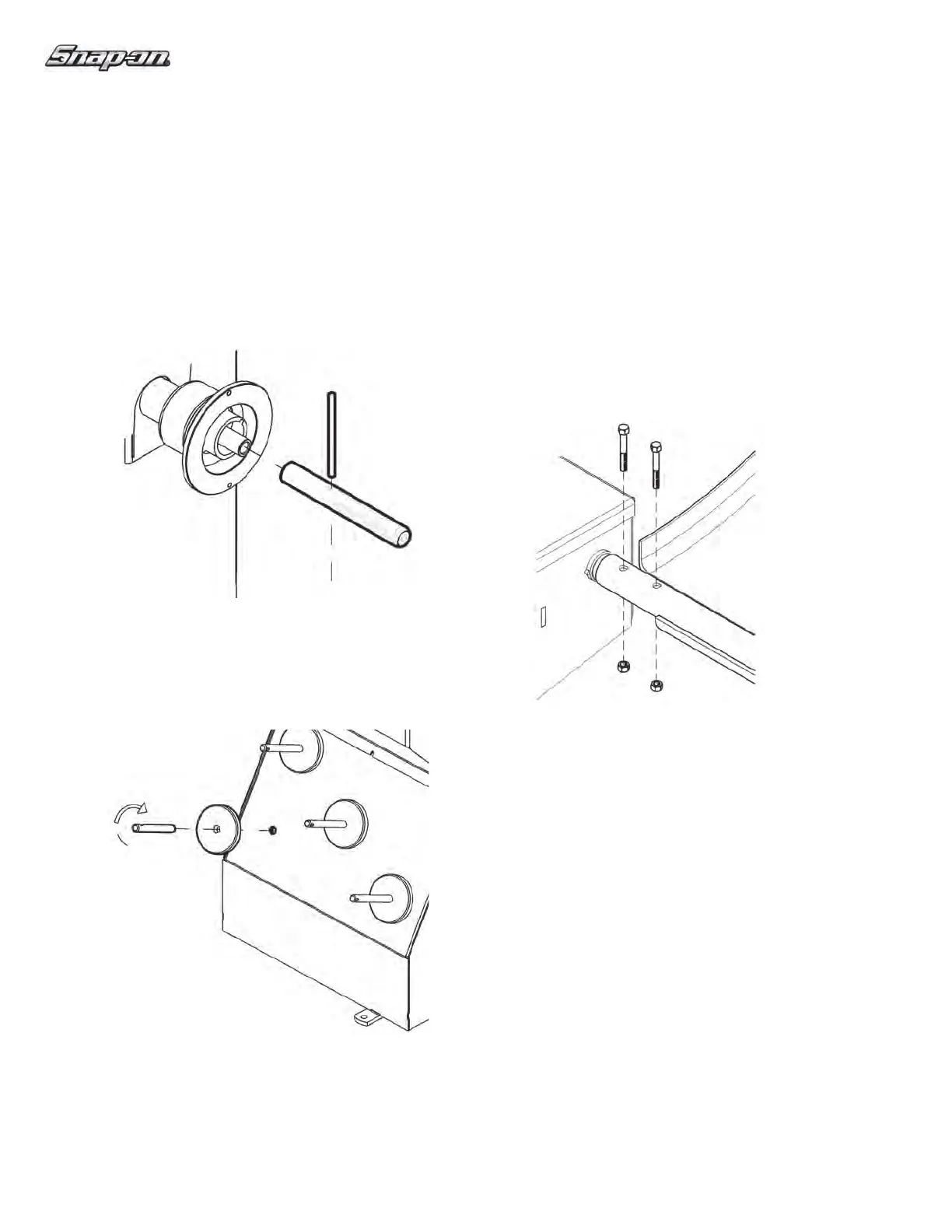

Figura 6
2.0 INSTALACIÓN DE LA EQUILIBRADORA
Montaje del adaptador del eje
¡¡IMPORTANTE!!
VE R IF I Q U E Q U E L AS S UP E RF IC I ES E ST É N
PERFECTAMENTE LIMPIAS Y NO PRESENTEN DAÑOS.
UN MONTAJE INCORRECTO PUEDE PROVOCAR UN
DESEQUILIBRIO SIGNIFICATIVO.
A. Monte el eje roscado en el eje de la equilibradora. Apriete
! rmemente con la varilla suministrada. (Figura 6).
C. Coloque los conos y otros accesorios en los pernos
accesorios.
B. Instale los pernos accesorios (Figura 7). Apriete
! rmemente.
2.2 CONEXIÓN ELÉCTRICA
CUALQUIER CABLEADO ELÉCTRICO DEBE SER
REALIZADO POR PERSONAL AUTORIZADO.
TODAS LAS REPARACIONES DEBEN SER
EFECTUADAS POR TÉCNICOS AUTORIZADOS.
Controle que las características eléctricas indicadas en la
p
laca de datos del fabricante correspondan con las de la
instalación. La máquina usa 115VAC, 60Hz, 1Ph.
Se recomienda contar con una línea de 10 amperios de
capacidad .
NOTA: Toda instalación eléctrica debe ser verifi cada
por un electricista profesional antes de conectar la
equilibradora.
NOTA: Esta máquina realiza una rutina de auto-test du-
rante la puesta en marcha. Existirá un retraso de varios
segundos antes de que se active la pantalla.
