67
EEWB331B
Comme résultat, l'af! chage est II - Un.7 ou Un.7 - II
Sélection 2 : Quitter l'optimisation
Appuyer sur la touche S
TOP (5) pour sortir du programme
OP et revenir au programme d'équilibrage.
Le balourd de la roue est alors af! ché.
Effectuer l’équilibrage de la roue suivant les af! chages.
Cycle de programme de minimisation des masses
Si la lancée de compensation de la jante sans pneu a été
omise et si la touche FINE
(3) a été appuyée pour passer
directement au programme de minimisation (af! chage Un.),
poursuivre comme suit.
Serrer la roue.
Tourner jusqu’à ce que la valve soit exactement
perpendiculaire à et au–dessus de l’arbre principal.
Appuyer sur la touche ENTER (1) pour saisir la position
de la valve.

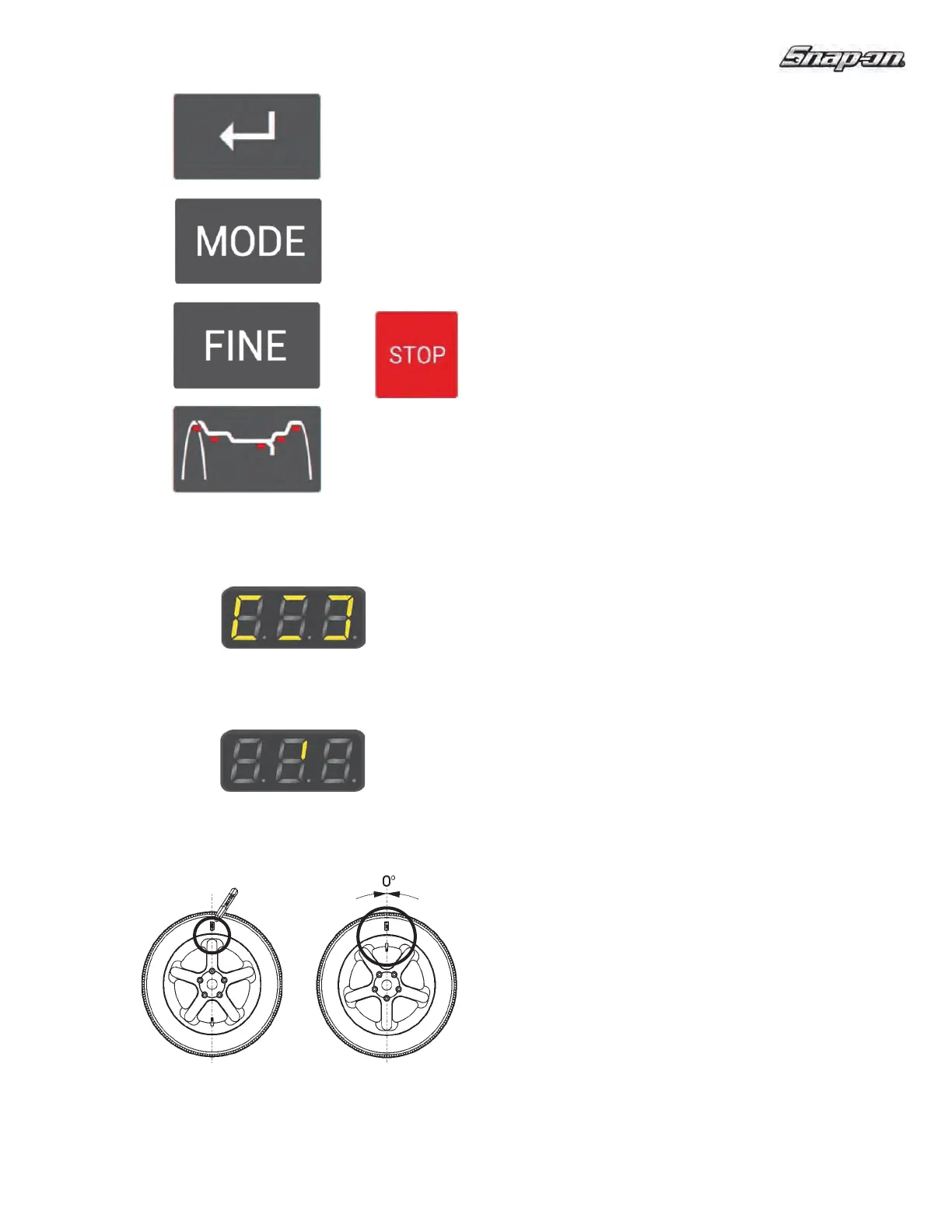

Af! chage Un.4 apparaît (Fig. 34).
Effectuer le lancement de la roue (START).
La lancée de mesure est effectuée. Après la lancée de mesure
deux af! chages sont possibles :
Un.5 - H1
Il nest pas recommandé mais possible de continuer la
minimisation.
Un.5
– I
(1 marque référence Fig. 35)
Poursuivre le programme UN.
Af! chage Un.5 - H1
Si Un.5 - H1 est af! ché, il n’est en général pas recommandé
de continuer la minimisation, car les valeurs mesurées ne
dépassent pas les limites ! xées. Il est cependant possible de
continuer la minimisation pour obtenir une amélioration, même
au–dessous de la valeur limite (ex : pour véhicules critiques).
Pour continuer la minimisation :
Poursuivre selon la description pour l’af! chage Un.5
– I.
Pour quitter la minimisation :
Appuyer sur la touche STOP (5) pour repasser au
programme d’équilibrage et équilibrer la roue suivant
l'écran.
Af! chage Un.5 – I (1 Marque référence Fig. 35)
Après la lancée de mesure, orienter la roue suivant
l’indicateur de direction et tracer un repère à la craie (Fig.
36) exactement perpendiculairement au-dessus de l’arbre
principal du côté droit du pneu.
Réajuster le pneu sur la jante jusqu’à ce que le repère sur
le pneu coïncide avec la valve (utiliser le démonte-pneu)
Fig. 37).
Serrer l’ensemble pneu/jante sur l’equilibreuse et le tourner
jusqu’à ce que la valve soit exactement perpendiculaire à
et au–dessus de l’arbre principal.
Appuyer sur la touche ENTER
(1) pour saisir la position
de la valve.
Figure 32
Figure 34
Figure 35
Figure 36
Figure 37
1
2
3
4
5
