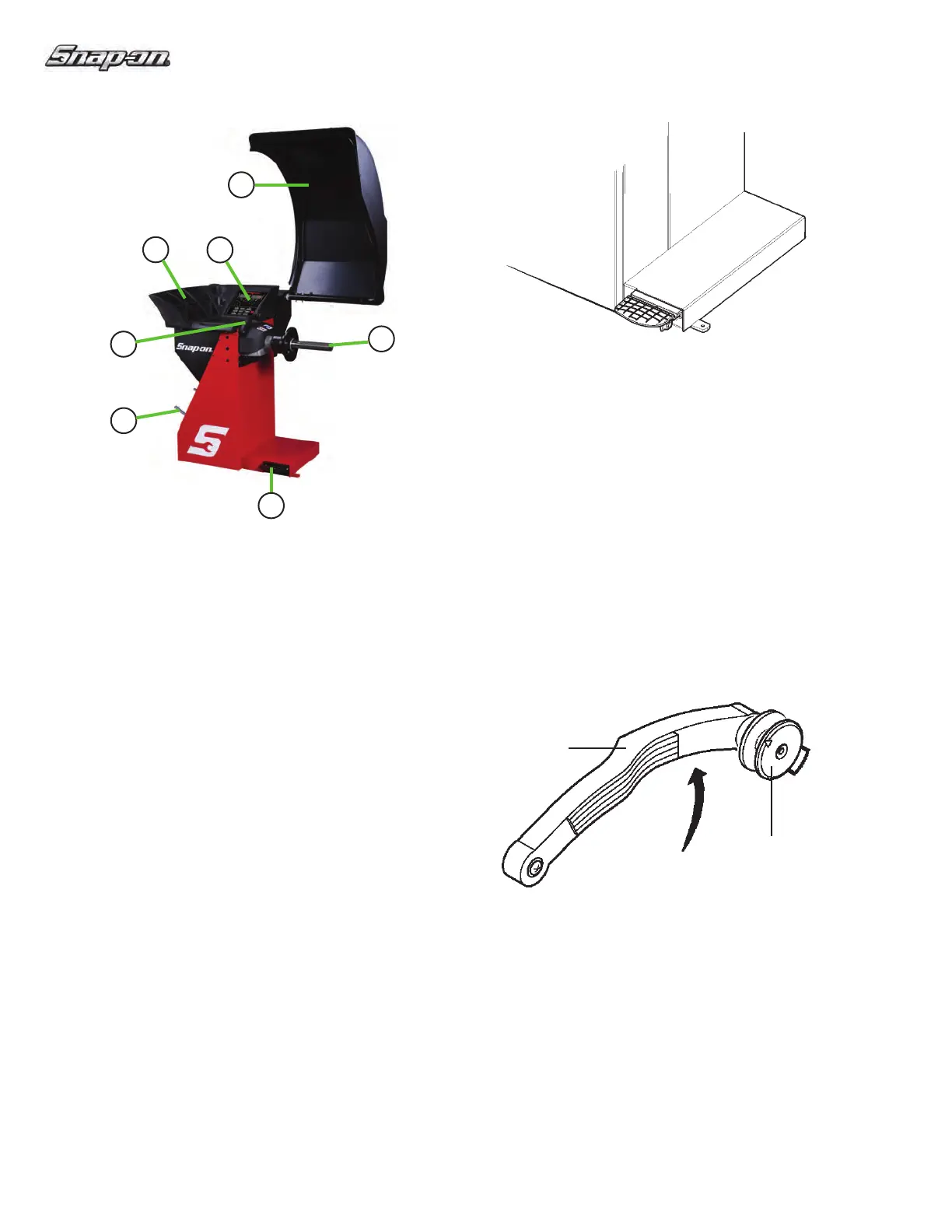

Figura 14
ARMARIO - Figura 14
12.
Pantalla - Fácil de leer, pantalla de fácil uso con LEDs
grandes y funciones de un solo botón.
13. Bandeja de almacenamiento de peso - Amplio alojamiento
para pesos de distintos per! les y tamaños, así como
bolsillos de almacenamiento incorporados para los conos
de centrado estándar.
14. Alojamiento para accesorios - El armario consta de
cuatro clavijas robustas montadas lateralmente para
almacenar accesorios adicionales.
15. Conjunto cubrerrueda
16. Brazo parámetro semiautomático - El SAPE permite
introducir automáticamente la distancia y diámetro
de la llanta. El SAPE también se utiliza en varios
procedimientos para determinar los per! les de la llanta
con precisión y para la colocar los pesos adhesivos.
17. Bloqueo del eje mediante pedal - El bloqueo del eje
accionado mediante pedal permite estabilizar el eje
durante el proceso de colocación del peso.
18. Adaptador del eje - Se utiliza un eje normal de 40 mm.
El eje, fácilmente extraíble, puede ser reemplazado para
el mantenimiento o durante el uso de determinados
adaptadores de rueda.
Figura 14a
Figura 14b
BLOQUEO DEL EJE PRINCIPAL - Fig. 14a
Esto facilita el apriete o el a" ojamiento de la tuerca de
sujeción.
Nota:
Este bloqueo ha sido diseñado únicamente para facilitar
la orientación de la rueda y no debe utilizarse para frenar
el giro del eje principal.
PARÁMETROS BRAZO SAPE - Fig. 14b
Brazo SAPE para medir la distancia y el diámetro de la llanta.
1 Brazo
SAPE, desplegable y basculante hacia arriba.
2 Disco SAPE para identi! car las dimensiones de la llanta
en todos los tipos de per! les de llanta.
12
13
14
15
16
18
17
1
2
