Snap-on EEWH331A
925 lbs (420 Kg)
psi 110-170 (8-12 bar)
lbs 3300 (15 kN)
115 V, 1 ph, 60 Hz,16A
kW 0.75 (Hp 1)
lbf·ft 738 (Nm 1000)
7 rpm
47” (mm 1270)
17” (mm 430)
12”-26”
14”-26”
10”-25”
<70 dBA
120dBA
F
R 7
1.0 Introduction
Félicitations pour avoir acheté le
“EEWH331A”
démonte-
pneu électro-pneumatique.
Cet ensemble de caractéristiques signifi e pour votre
entreprise des profi ts plus élevés ainsi qu’une polyvalence
majeure car il vous permet de travailler sur des roues en
alliage aluminium ou magnésium sans endommager la
jante
.
A
vec un minimum d’entretien et de soin, ce démonte-pneu
vous garantit de nombreuses années de travail rentable
et sans problèmes.
Lisez attentivement ce manuel avant de mettre la mac
hine
en service.
Les instructions sur l’emploi, l’entretien et les modalités
d’emploi sont décrites dans ce manuel.
CONSERVER SOIGNEUSEMENT CE MANUEL POUR
TOUTE CONSULTATION. LIRE ATTENTIVEMENT CE
MANUEL AVANT D’UTILISER LA MACHINE
1.1 Terminologie
Avant d’installer et d’utiliser le démonte-pneus, on
conseille de se familiariser avec la terminologie de la

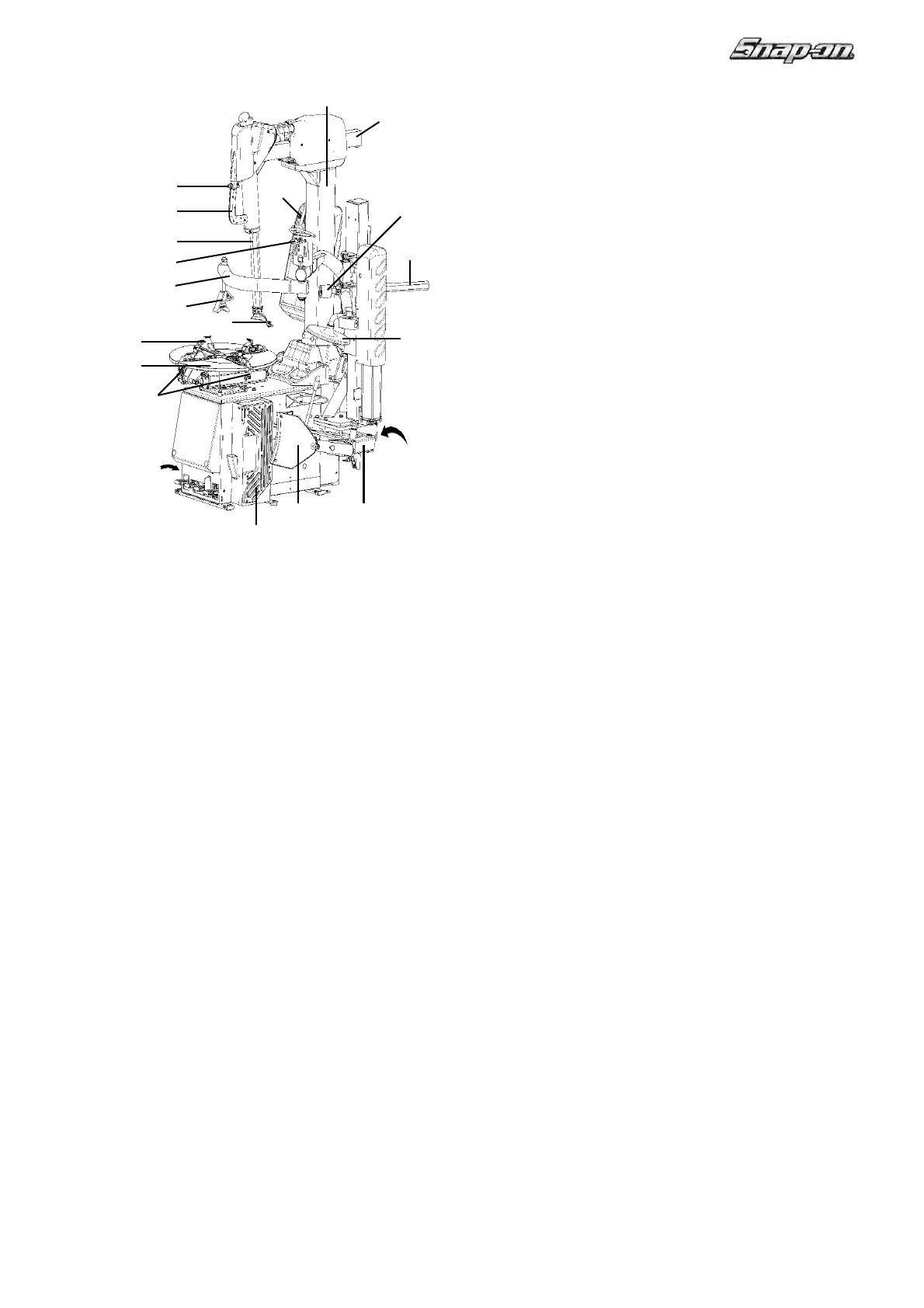

machine (Fig. 1.1-1).
1 Tige verticale
2 Bras de montage, à déplacement horizontal
3 Levier avec bouton-poussoir
4 Béquille
5 Outil
6 Potence
7 Autocentreur
8 Mors avec positionnement
9 Bras détalonneur
10 Palette détalonneur
11 Support détalonneur
12 Boîte Lubrifi ant
13 Pédalier
14 Pédale de gonfl age
15 Manomètre de gonfl age
16 Jets d’air
17 Rouleau Superieur
18 Tige horizontale
19 Levier de commande
20 Bras presse-talon
21 Outil presse-talon
22 Disque presse-tallon inférieure
1.2 Caractéristiques techniques
Démonte-pneus électro-pneuma-tique pour roues de
voiture,
de fourgon et de moto avec pneus montés sur
jantes à base creuse.
Poids
Pression air comprimé
Force détalonneur
Caractéristiques électriques:
Puissance du moteur
Couple maximum
Vitesse de rotation de l’autocentreur:
Diamètre maxi. de roue
Largeur maxi. de roue
Blocage par l’extérieur
Blocage par l’intérieur
Blocage roues moto avec adaptaeurs
Emission acoustique
Emission acoustique - gonfl eur-tubeless
