Snap-on EEWH331A
ES 9
2.0 Instalación de los accesorios
2
.3.1 Instalación del kit: EAA0331G91A
- KIT DE GARRAS DESLIZABLES +4”
ADVERTENCIA
ANTES DE LA INSTALACIÓN, DESCONECTAR
LA DESMONTADORA DE NEUMÁTICOS DE LA
ALIMENTACIÓN ELÉCTRICA Y DE AIRE COMPRIMIDO.

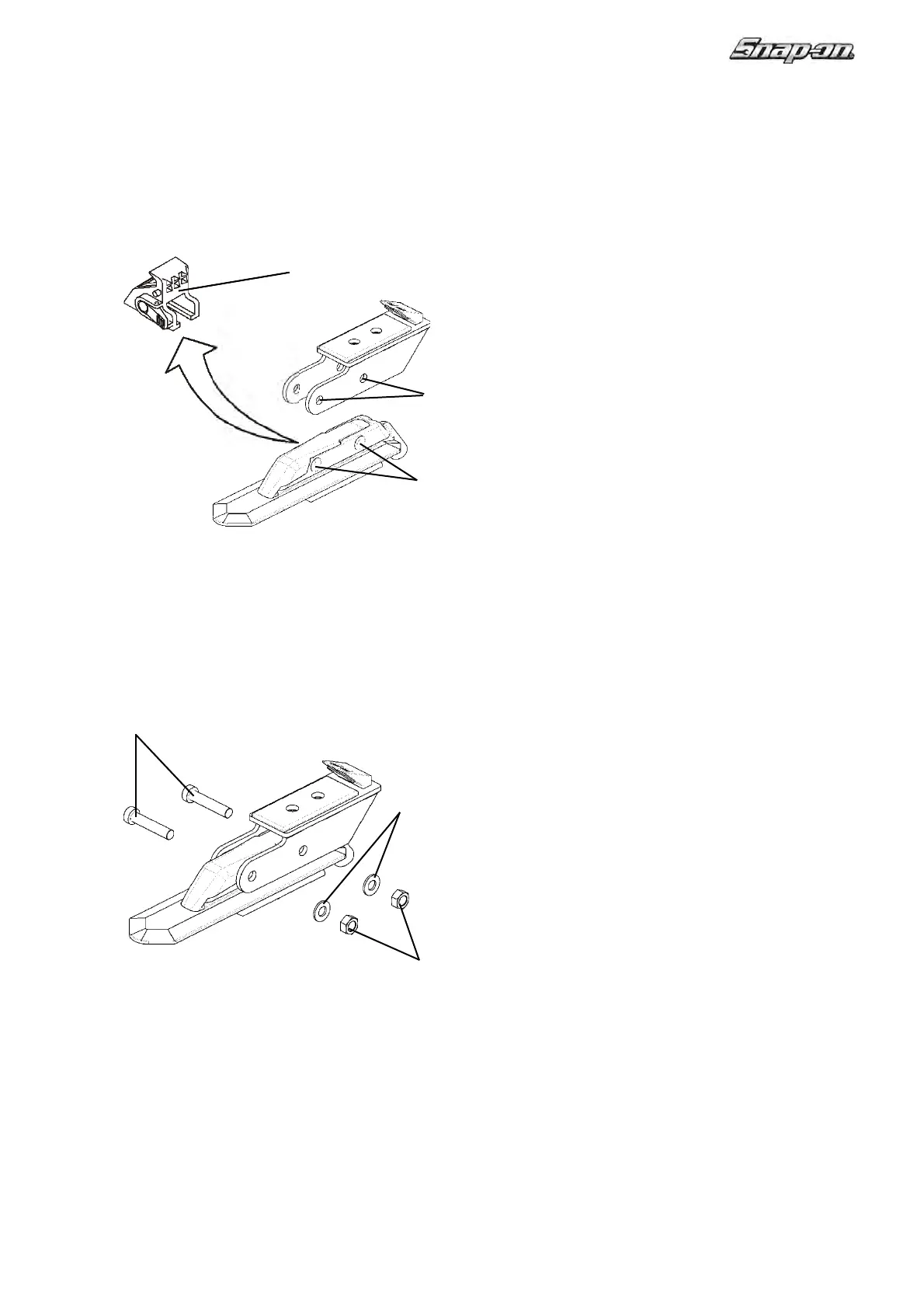

Véase la
Figura 2.0-1
1)
Quitar las garras estándar (R), presentes en el plato
autocentrante de la desmontadora.
2) Introducir las garras +4” suministradas con el kit en las
partes deslizables del plato autocentrante, alineando sus
orifi cios laterales (A) con los orifi cios (B) de dichas partes.
ATENCIÓN: FIJAR LAS PARTES DESLIZABLES CON
TORNILLOS EN AMBOS ORIFICIOS.
Véase la
Figura 2.0-2
3)
Introducir los tornillos (C) en los orifi cios laterales de
las garras, por el lado opuesto colocar las arandelas (D)
y atornillar las tuercas (E).
NOTA: Si los orifi cios (B) en las partes deslizables están
obstruidos por la suciedad, limpiarlos introduciendo
MANUALMENTE varias veces una broca helicoidal de 8
mm de diámetro.
ATENCIÓN: UNA VEZ INSTALADAS, LAS GARRAS
DEBEN RESULTAR EQUIDISTANTES DEL CENTRO
DEL PLATO AUTOCENTRANTE.
