Snap-on EEWH331A
FR 9
2.0 Installation de les accessoires
2.1
Montage du Kit: EAA0331G91A -
KIT ÉTAU COULISSANT +4 POUCES
AVERTISSEMENT !
A
VANT L’INSTALLATION, COUPEZ L’ALIMENTATION
ELECTRIQUE ET PNEUMATIQUE DU DEMONTE-PNEU

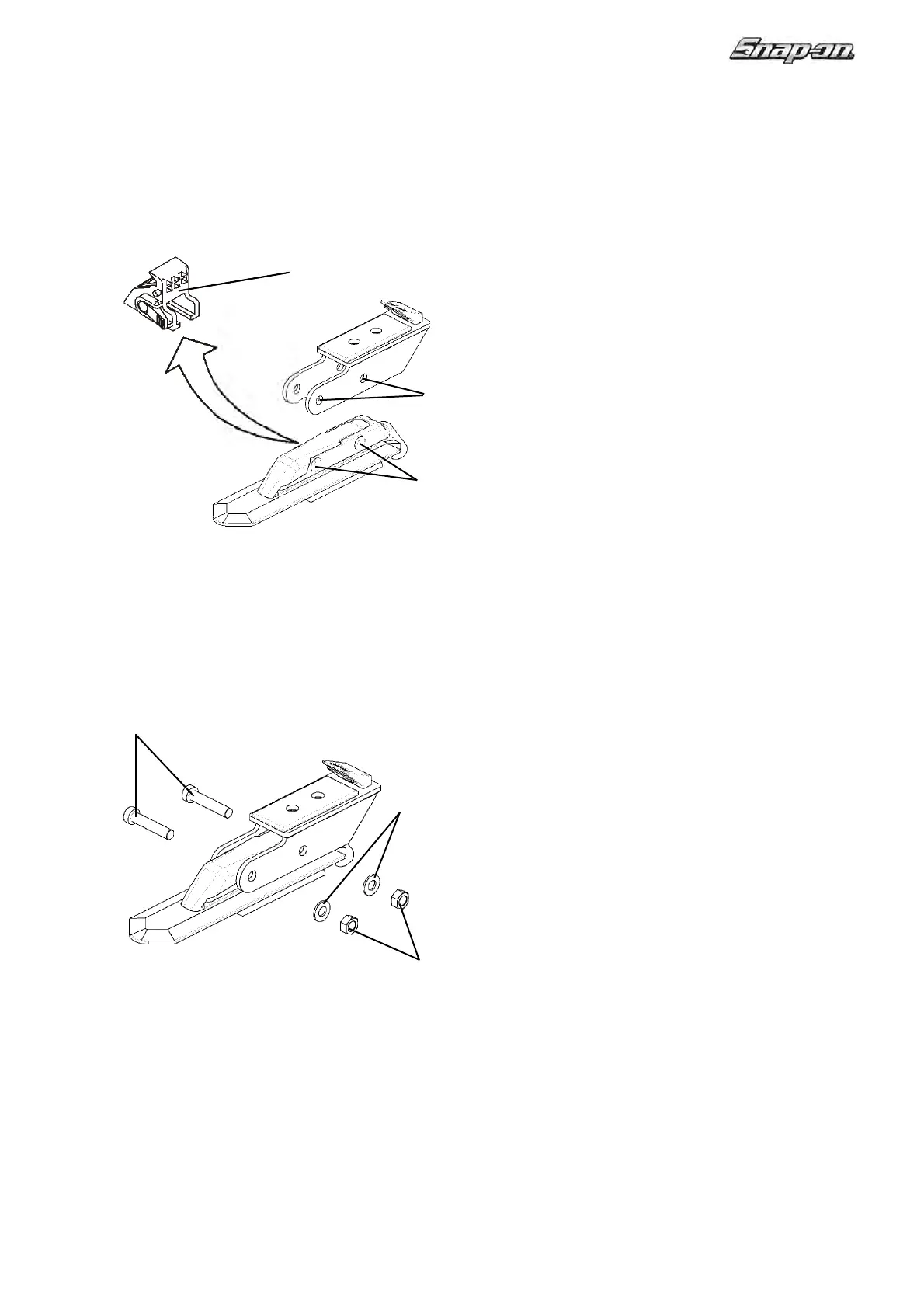

Voir Figure 2.0-1
1
) Enlevez les étaux standard (R), présents sur
l’autocentrant du démonte-pneu.
2) Placez les étaux +4” fournis dans le kit sur les patins
de l’autocentrant et alignez les orifi ces latéraux (A) sur
les orifi ces (B) des patins.
ATTENTION: FIXEZ LES PATINS A L’AIDE DES DEUX
VIS DANS LES ORIFICES PREVUS A CET EFFET.
Voir Figure 2.0-2
3
) Introduisez les vis (C) dans les orifi ces latéraux des
bornes, montez les rondelles (D) de l’autre côté puis
bloquez le tout avec les écrous (E).
NOTA BENE: Si les orifi ces (B) des patins sont colmatés
par de la saleté, nettoyez-les à LA MAIN en faisant passer
plusieurs fois une mèche hélicoïdale de 8mm de diamètre.
ATTENTION: APRES L’INSTALLATION, LES ETAUX
DOIVENT SE TROUVER A LA MEME DISTANCE DU
MILIEU DE L’AUTOCENTRANT.
