2.2 Installation du KIT OPTIONNEL:
E
AA0304G80A -
KIT CHANGEMENT RAPIDE POUR
TÊTE DE MONTAGE / DÉMONTAGE A
EXTENSION +4”
AVERTISSEMENT !
A
VANT L’INSTALLATION, COUPEZ L’ALIMENTATION
ELECTRIQUE ET PNEUMATIQUE DU DEMONTE-PNEU
Opérations préliminaires

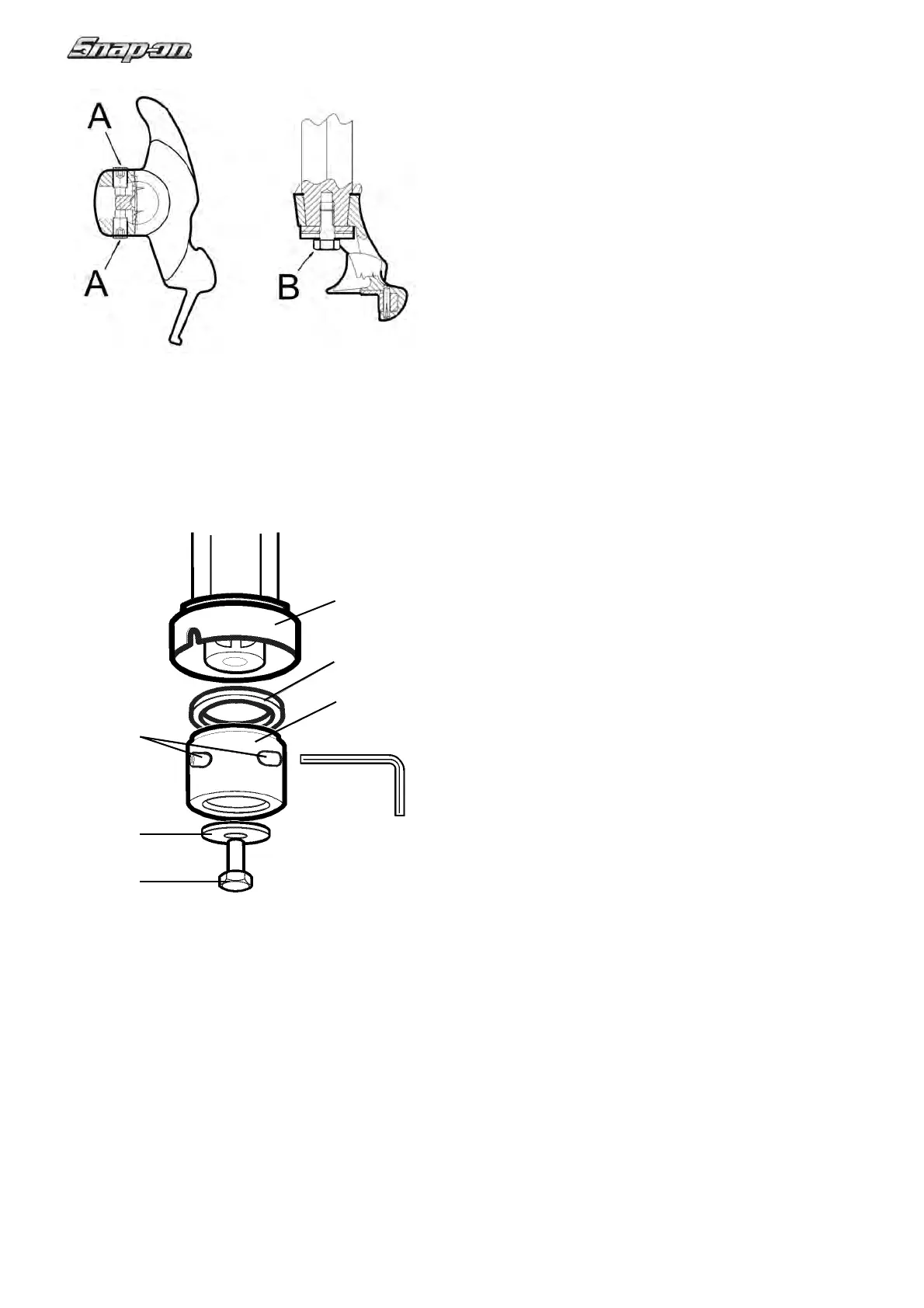

Voir Figure 2.0-3
1) Dévissez les deux vis (A)
de la tête de montage /
démontage situées sur le démonte-pneu.
2) Dévissez et ôtez la vis de retenue (B) située sousl’outil.
3) Vous devrez retenir manuellement la barrehexagonale,
pour empêcher que le ressort vertical la fasse sortir par
le haut. Retirez-le de la tige hexagonale.
Montage du Kit
V
oir Figure 2.0-4
4) Mettre la bague fi letée (C), la rondelle 41x53x2 (D) et
montez la douille de fi xation (E) sur la barre hexagonale
en l’orientant de façon à ce que les alésages des vis de
réglage soient en haut et correspondent aux creux sur
la barre.
5) Vissez manuellement, mais sans la serrer à fond,
la vis
10x20 (G), en interposant la rondelle 10x32 (H).
6) Vissez de la même façon, sans serrer à fond, les deux
vis (F) fournies dans le kit de façon à maintenir le centrage
de la douille.
7) Vissez à fond d’abord les vis (F), progressivement tour à
tour, puis vissez en dernier la vis située en dessous (G).
