4.1-5
4.1-6
4.1-7
4.1-8
4.1-4
Snap-on EEWH331A
16 FR
C.
Positionner les griff es d’une façon convenable: griff es
fermées pour bloquer la roue par l’intérieur et griff es ouvertes
pour bloquer la roue par l’extérieur. Quand on bloque de
l’extérieur des roues, positionner les griff es à un diamètre
proche de celui de la jante avant de positionner la roue sur
l’autocentreur. Cela évite le risque de pincer l’enveloppe.
REMARQUE : A" n de faciliter le bloquage des roues
avec pneus durs ou rabaissés, on pourrait
utiliser le presse-jante du presse-talon.

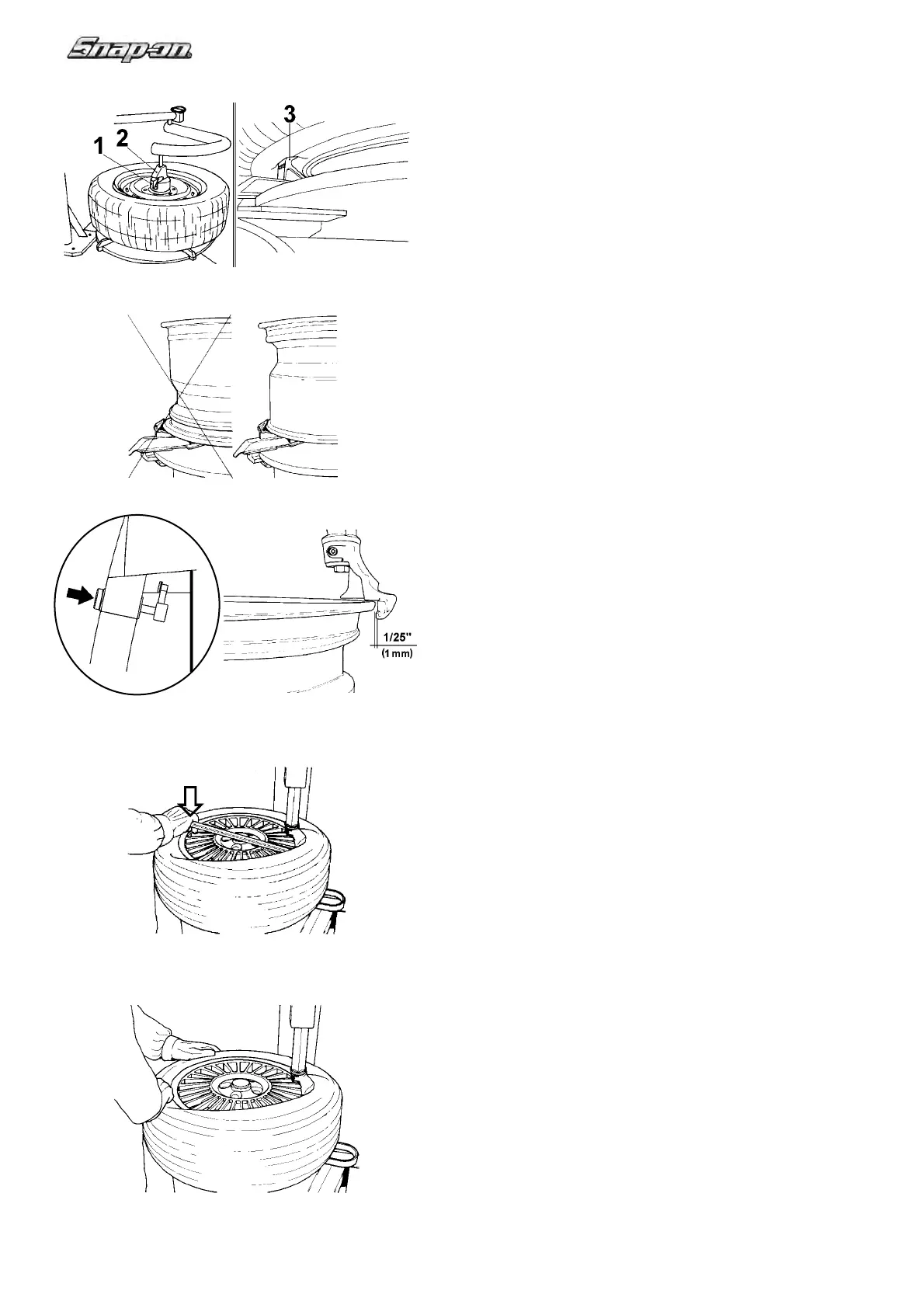

Appliquer le presse-jante (pos. 1, Fig.4.1-
4) sur l’outil presse-talon (2), le positionner
au centre de la jante et descendre la jante
jusqu’à quand l’on permet aux coins (3) de
bloquer la jante.
AVERTISSEMENT ! BLOQUER LES JANTES EN
ALLIAGE PAR LEXTÉRIEUR POUR RÉDUIRE LE
RISQUE DENDOMMAGEMENT.
D. Lubri"
er les deux talons.
Positionner la roue sur l’autocentreur AVEC LE CREUX
DE LA JANTE VERS LE HAUT (Fig. 4.1-5) et la bloquer.
Tenir le pneu et la roue pendant le blocage.
E.
Mettre l’outil en contact avec le bord de la jante et le
bloquer: l’outil s’éloigne automatiquement du bord de la
jante en sens vertical. Verrouillez la tête de montage /
démontage en position avec le bouton jaune (Fig. 4.1-6).
REMARQUE : La pièce intercalaire en plastique a
l’intérieur de l’outil de montage/démontage
doit être remplacé périodiquement. Chaque
machine est fournie de di! érentes pièces
intercalaires de rechange (dans la boîte des
accessoires). Suivre les instructions jointes
aux pièces de rechange.
REMARQUE: Quand l’outil de montage/démontage
a été correctement position, les roues
identiques peuvent être montées sans devoir
régler l’outil de nouveau.
F. En cas des véhicules équipés de capteurs TPMS,
tournez la roue de sorte que le capteur soit aligné avec
le bord arrière de la tête de montage / démontage.
G.
Introduire le levier pour soulever l’enveloppe en-dessous
du talon et au-dessus du support de l’outil. Soulever le talon
sur la languette de montage. Pour rendre l’opération plus
facile, appuyer, de la main gauche, sur le $ anc du pneu
dans une position opposée à celle de l’outil. Si l’on veut, on
peut enlever le levier pour soulever l’enveloppe après avoir
soulevé le talon sur la languette de montage (Fig. 4.1-7).
H. Faire tourner l’autocentreur dans le sens des aiguilles
d’une montre et en même temps, appuyer sur le $ anc du
pneu pour maintenir le talon dans le creux (Fig. 4.1-8).
