Hinweis: Die einzugebende Kopflänge ist die Versatzlänge (Versatzlänge) gemessen von der
Mitte des Antriebsteils bis zur Mitte des Befestigungselements.
Verwendung von negativem Versatz
Hinweis: Ein negativer Versatzwert wird bei Verwendung in umgekehrter Richtung eingegeben.
Ist die Versatzlänge negativ, wird der maximale Sollwert für das Befestigungselement durch folgende
Formeln begrenzt:
240 in-lb Schlüssel:
Maximales Soll-Drehmoment =
Versatz * 24 + 240
100 ft-lb Schlüssel:
Maximales Soll-Drehmoment =
Versatz * 8 + 100
125 ft-lb Schlüssel:
Maximales Soll-Drehmoment =
Versatz * 9 + 125
Versatz Max. Sollwert Versatz Max. Sollwert Versatz Max. Sollwert
-
1"
216
in
-
lb
-
1"
92
ft
-
lb
-
1"
116 ft
-
lb
-
2"
192
in
-
lb
-
2"
84
ft
-
lb
-
2"
107 ft
-
lb
-
3"
168
in
-
lb
-
3"
76
ft
-
lb
-
3"
98 ft
-
lb
-
4"
144
in
-
lb
-
4"
68
ft
-
lb
-
4"
89 ft
-
lb
250 ft-lb Schlüssel:
Maximales Soll-Drehmoment =
Versatz * 12 + 250
300 ft-lb Schlüssel:
Maximales Soll-Drehmoment =
Versatz * 12 + 250
Versatz Max. Sollwert Offset Max Target
-
1"
238
ft
-
lb
-
1"
288 ft-lb
-
2"
226
ft
-
lb
-
2"
276 ft
-
lb
-
3"
214
ft
-
lb
-
3"
264 ft-lb
-
4"
202
ft
-
lb
-
4"
252 ft-lb
30 Nm Schlüsse:
Maximales Soll-Drehmoment =
Versatz * 0,12 + 30
135 Nm Schlüsse:
Maximales Soll-Drehmoment =
Versatz * 0,48 + 135
169 Nm Schlüsse:
Maximales Soll-Drehmoment =
Versatz * 0,27 + 169
Versatz Max. Sollwert Versatz Max. Sollwert Versatz Max. Sollwert
-
25 mm
27 Nm
-
25 mm
123 Nm
-
25 mm
162 Nm
-
50 mm
24Nm
-
50 mm
111 Nm
-
50 mm
156 Nm
-
75 mm
21 Nm
-
75 mm
99 Nm
-
75
mm
149 Nm
-
100 mm
18 Nm
-
100 mm
87 Nm
-
100 mm
142 Nm

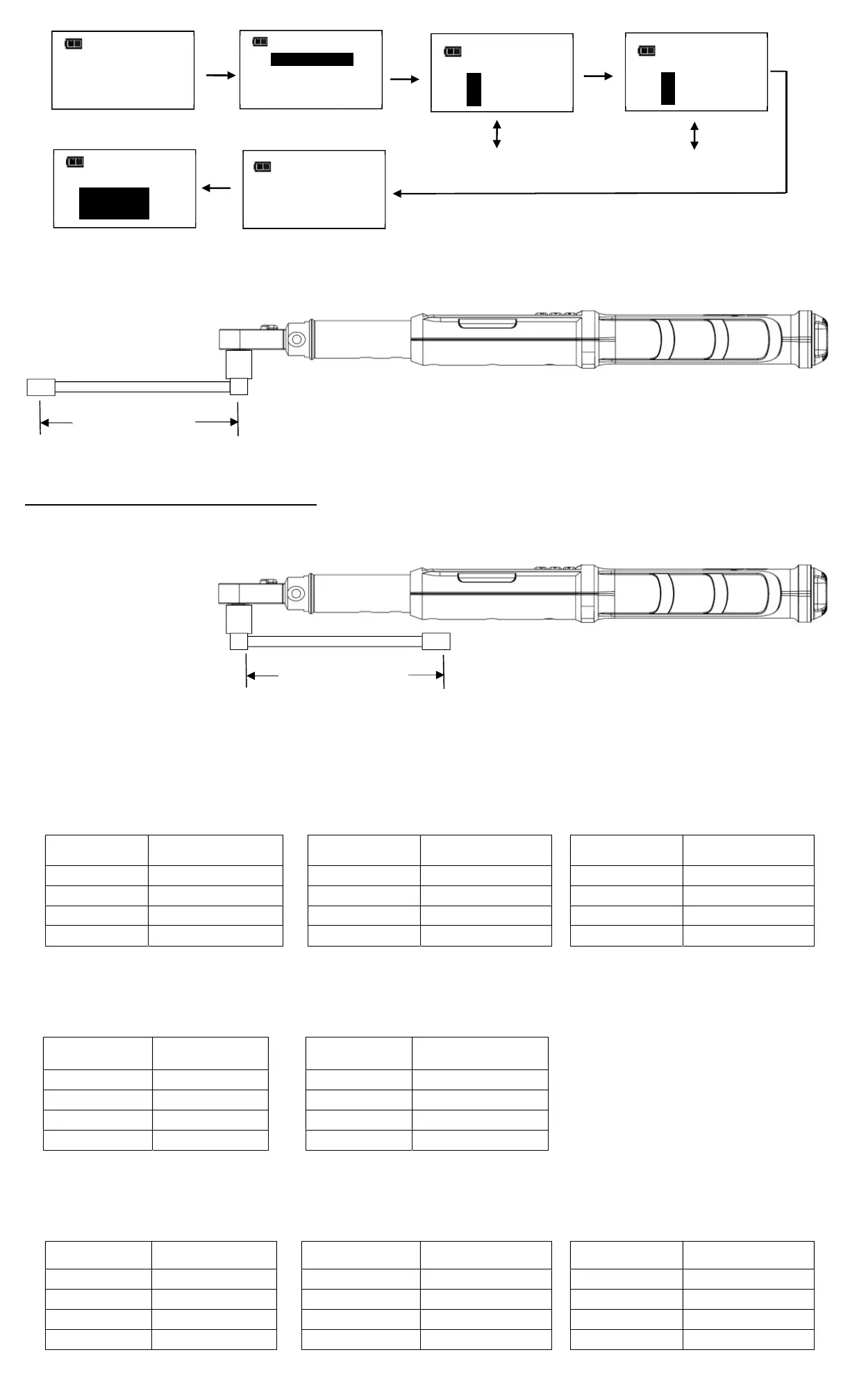

Versatz
Versatz
AUF/AB/EINGABE-
Tasten
EINHEITEN-
Taste
EINGABE-
Taste
00
135,0
NM
EINGABE-Taste (während geringstwertige Ziffer hervorgehoben)
EINST KOPFLÄNGE
0
7
6,2
AUF/AB/EINGABE-
Tasten
EINST KOPFLÄNGE
3
,000
IN
EINGABE-
Taste
gedrückt
Sollwertanzeige
BEENDEN
EINST KOPFLÄNGE
DATEN ANZEIGEN
DATEN LÖSCHEN
00
135,0
NM
KRÖPF VERW
EINGABE-
Taste
