Servicio y ajustes

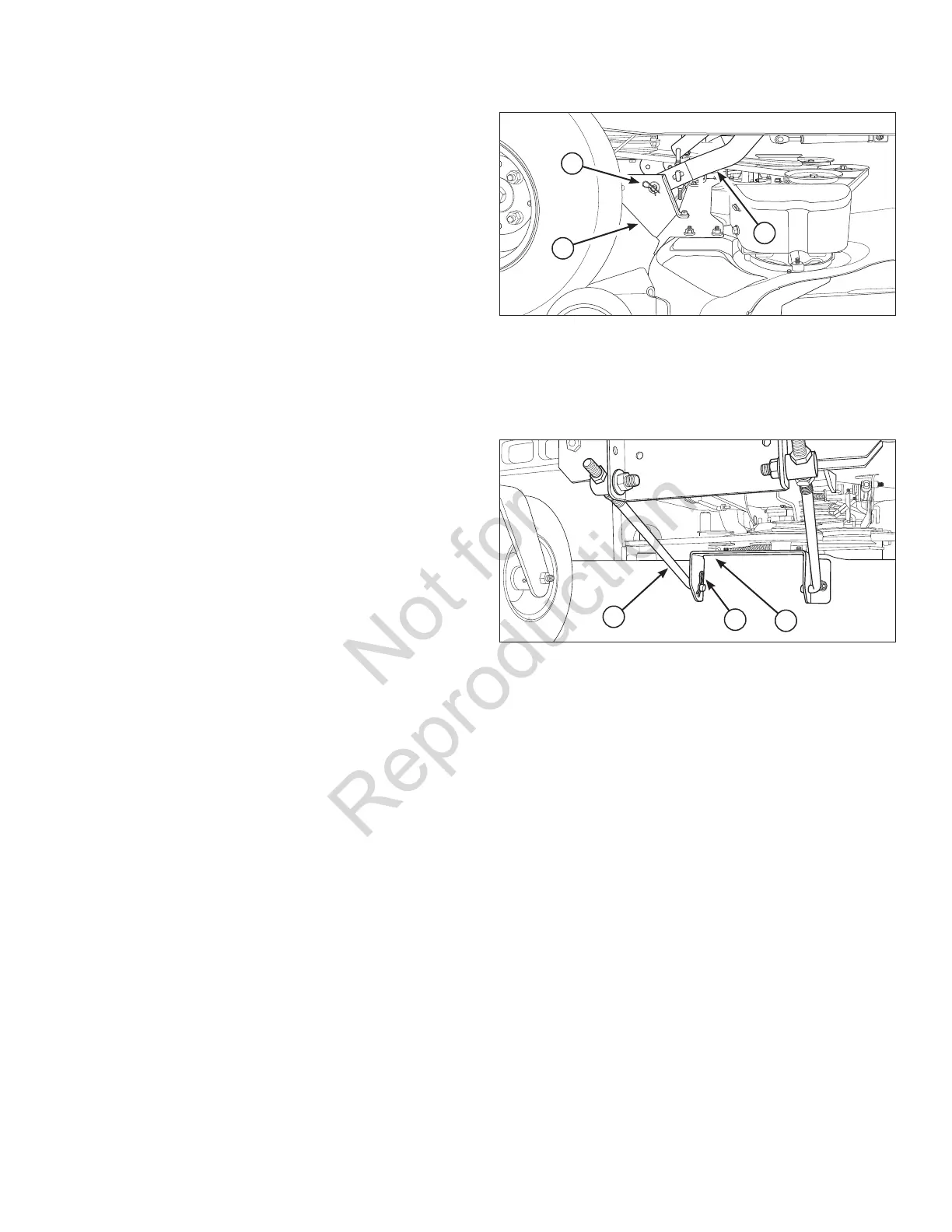

Figura 17. Componentes del elevador trasero de la
cubierta
(Se muestra el lado derecho; el izquierdo es igual)
Instalación
1. Desactive el PTO, active el freno de estacionamiento,
trabe las palancas de velocidad de desplazamiento
en sus posiciones de ARRANCAR/ESTACIONAR,
apague la ignición, quite la llave y espere que todas
las piezas móviles se detengan.
2. Baje la cubierta del cortacésped a su posición más
baja (ver Ajuste de altura de corte).
3. Pivote las ruedas delanteras retirándolas del camino
y deslice la cubierta del cortacésped debajo de la
unidad. Coloque un soporte 2 x 4 o similar debajo de
cada extremo de la cubierta del cortacésped.
4. Inserte las varillas de elevación delanteras (C, Figura
18) dentro de los orificios inferiores en el soporte
delantero de la cubierta del cortacésped (B), y sujete
cada una con una arandela y una horquilla (A).
5. Inserte los brazos de elevación traseros (C, Figura
17) dentro de los orificios delanteros en los soportes
traseros de la cubierta del cortacésped (B), y sujete
cada uno con una arandela y una horquilla (A).
6. Tire de la polea tensora hacia atrás (D, Figura 16) en
la dirección indicada, e instale la correo en la polea
del PTO como indica la Figura 16.
Importante: Asegúrese que la correa esté
correctamente instalada en todas las poleas.
Figura 18. Componentes del elevador delantero de
la cubierta
(Se muestra el lado derecho; el izquierdo es igual)
C
B
A
C
A
B
