Servicio y ajustes
ADVERTENCIA
Para evitar lesiones graves, realice ajustes solo
con el motor detenido, la llave extraída y la
unidad montable sobre un piso nivelado.
A
B
B
B

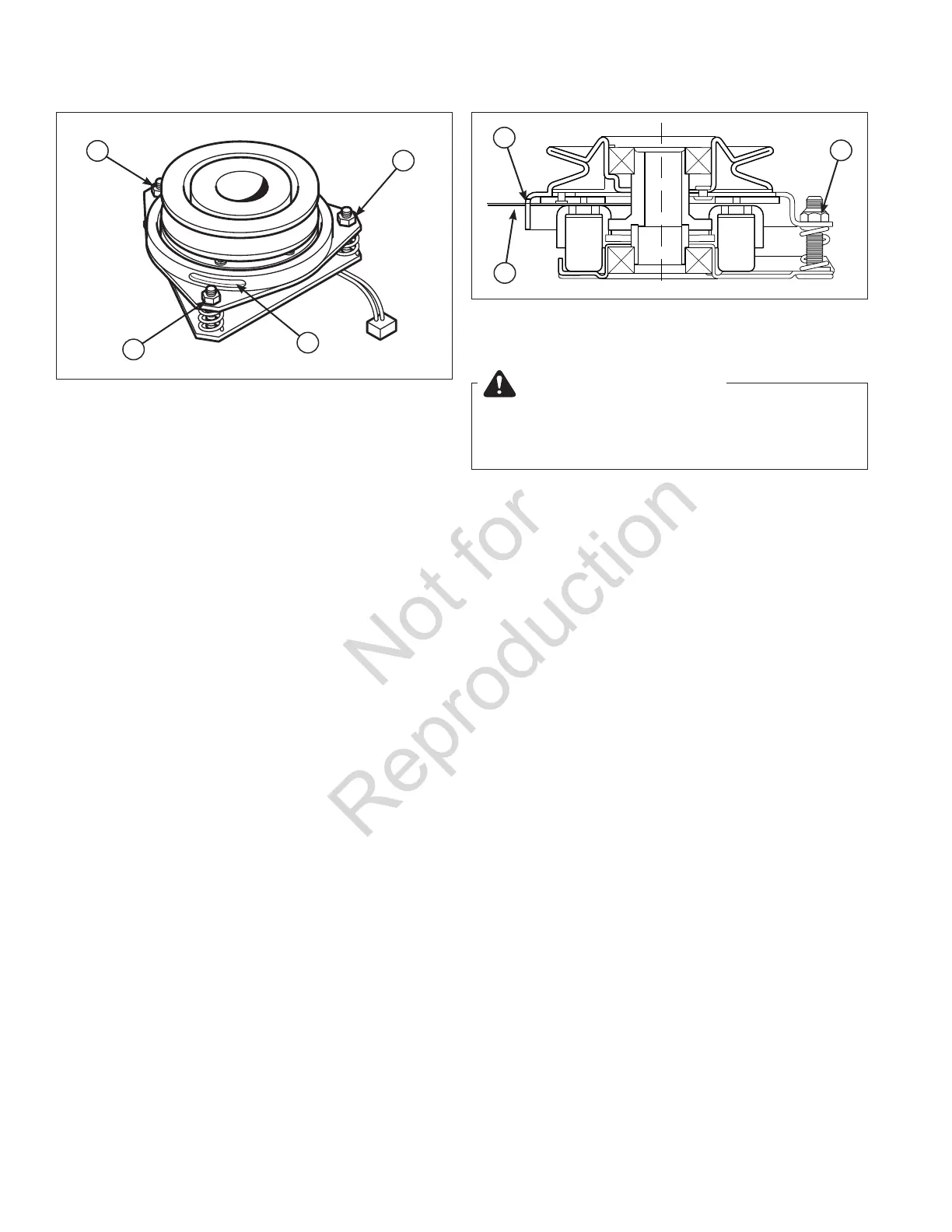

Figura 19. Ajuste del embrague de PTO
B
A
C
Figura 20. Ajuste el embrague de PTO
Ajuste de embrague de PTO
Verifique el ajuste del embrague del PTO después del
periodo inicial de ablande de 25 horas y luego cada 250
horas de funcionamiento. También realice el siguiente
procedimiento si el embrague se resbala, no se engrana
o se ha instalado un nuevo embrague.
1. Quite la llave del interruptor de ignición y desconecte
los cables de la bujía para anular la posibilidad de un
arranque accidental mientras se ajusta el PTO.
2. Observe la posición de las 3 ventanas de ajuste
(A, Figura 19) al costado de la placa de freno y las
tuercas de ajuste nylock (B).
3. Inserte una lámina calibradora (C) de 0,016 pulg. -
0,018 pulg. (0,40-0,45 mm) a través de cada ventana,
posicionando la lámina entre la cara del rotor y la cara
del inducido como se muestra en la Figura 20.
4. Ajuste alternativamente las tuercas de ajuste (B,
Figura 19) hasta que la cara del rotor y la cara del
inducido apenas entren en contacto con la lámina
calibradora.
5. Verifique que las ventanas tengan una misma
cantidad de tensión cuando se inserte y se quite la
lámina calibradora, y realice los ajustes necesarios
ajustando o aflojando las tuercas de ajuste.
NOTA: El intervalo de aire real entre el rotor y el inducido
puede variar aun después de realizar el proceso de
ajuste. Esto se debe a variaciones dimensionales en las
piezas componentes y es una condición aceptable.
6. Verifique el tiempo de detención de la cuchilla
del cortacésped. Las cuchillas y la correa de la
transmisión del cortacésped deben detenerse
por completo cinco segundos después de que el
interruptor PTO eléctrico es apagado.
Verificar el tiempo de detención de la
cuchilla del cortacésped
Las cuchillas y la correa de la transmisión del
cortacésped deben detenerse por completo cinco
segundos después de que el interruptor PTO eléctrico es
apagado.
1. Con el freno de estacionamiento activado, el PTO
desactivado y un operador en el asiento, ponga en
marcha el motor.
2. Pídale a un ayudante que observe la correa de
transmisión del cortacésped a través de la abertura
entre el armazón y la parte superior de la cubierta
del cortacésped. Accione el PTO y espere varios
segundos. Desactive el PTO y verifique la cantidad
de tiempo que lleva para que se detenga la correa de
transmisión del cortacésped.
3. Si la correa de la transmisión del cortacésped no se
detiene después de cinco segundos, comuníquese
con un distribuidor autorizado.
