Servicio y ajustes

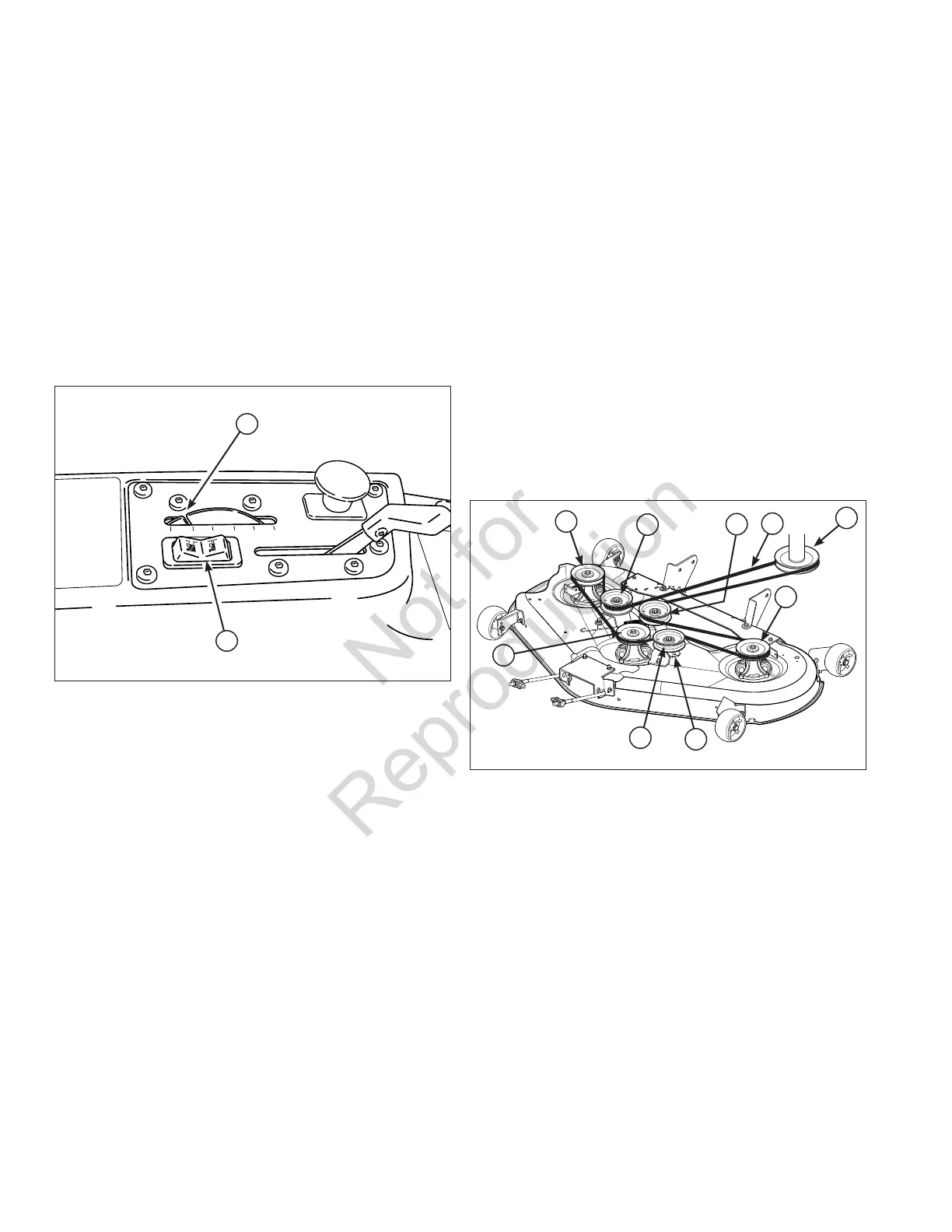

Figura 15. Ajuste de la altura de corte
Ajuste de altura de corte
El interruptor de ajuste de altura de corte controla la
altura de corte del cortacésped. La altura de corte del
cortacésped puede ajustarse entre 1-1/2 pulg. (3,8 cm) y
3-3/4 pulg. (9,5 cm).
Para ajustar la altura de corte:
Presione el interruptor de ajuste (A, Figura 15) hacia
adelante para bajar la cubierta del cortacésped, hacia
atrás para elevar la cubierta del cortacésped.
La ranura en el indicador de altura de corte (B) indica la
altura de corte de la cubierta del cortacésped.
A
B
4. Quite las horquillas y arandelas (A, Figura 17) que
sujetan los soportes traseros de la cubierta del
cortacésped (B) a los brazos de elevación traseros
(C), y, tirando, retire los brazos de los orificios en los
soportes. Guarde todos los herrajes extraídos.
5. Quite las horquillas y arandelas (A, Figura 18)
que sujetan el soporte delantero de la cubierta del
cortacésped (B) a las varillas de elevación delanteras
(C), y, tirando, retire las varillas de los orificios en los
soportes. Guarde todos los herrajes extraídos.
6. Pivote las ruedas delanteras retirándolas del camino
y deslice la cubierta del cortacésped de debajo de la
unidad.
Figura 16. Encaminamiento de la correa del
cortacésped
A
C
D
E
E
E
D
F
B
Extracción e instalación del cortacésped
NOTA: Realizar la extracción e instalación del
cortacésped sobre una superficie dura y nivelada como
un piso de concreto.
Extracción
1. Desactive el PTO, active el freno de estacionamiento,
trabe las palancas de velocidad de desplazamiento
en sus posiciones de ARRANCAR/ESTACIONAR,
apague la ignición, quite la llave y espere que todas
las piezas móviles se detengan.
2. Coloque un soporte de 2 x 4 o similar debajo de cada
extremo de la cubierta del cortacésped; luego baje la
cubierta del cortacésped a su posición más baja. Ver
Ajuste de la altura de corte.
3. Tire de la polea tensora hacia atrás (F, Figura 16) en
la dirección indicada por la flecha, y retire la correa
del cortacésped de la polea del PTO (C).
