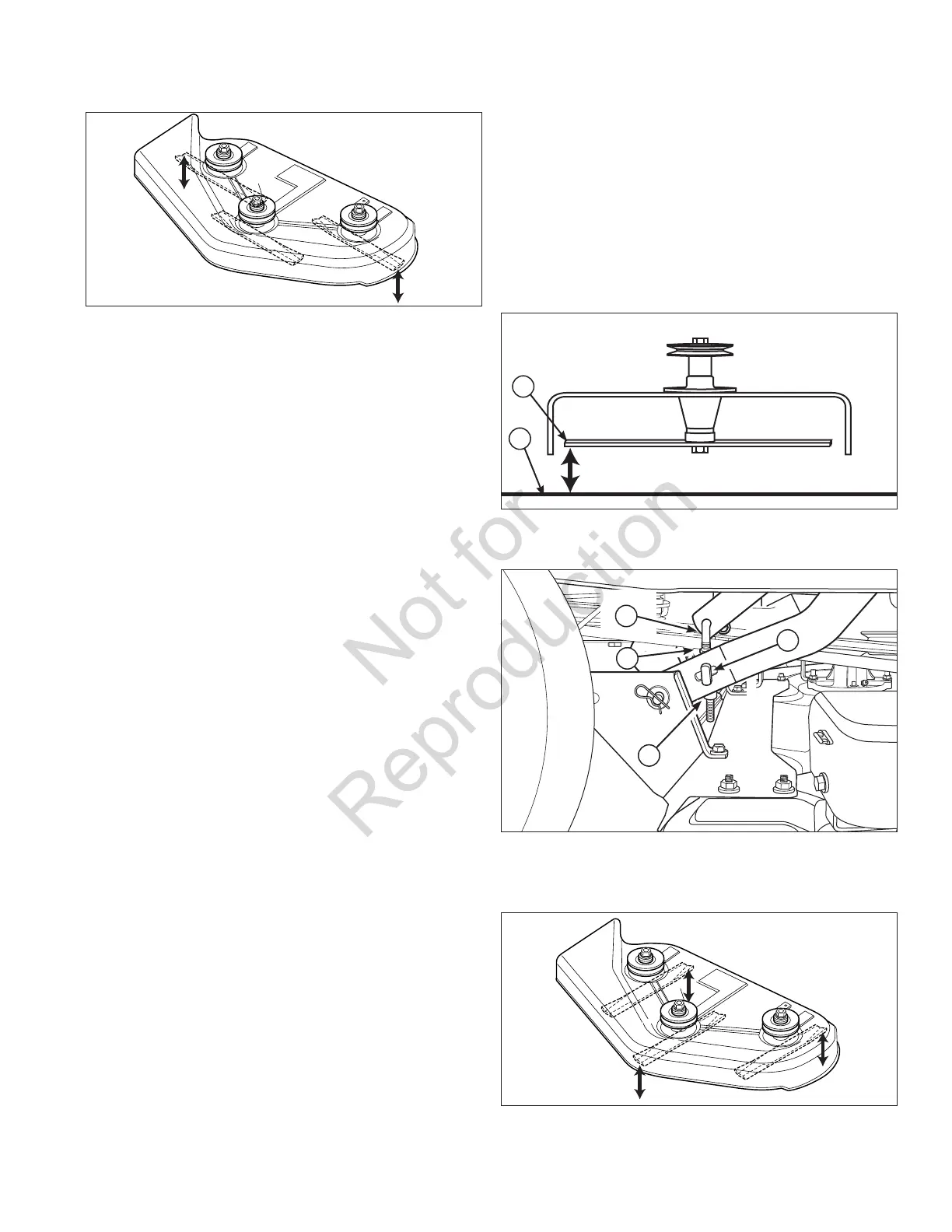

Snapper 200Z - Nivelación de la Cubierta del Cortacésped

27
Servicio y ajustes
Nivelación de la cubierta del cortacésped
Realice estos ajustes sobre una superficie plana y
nivelada. Asegúrese de verificar y ajustar la presiones de
las llantas antes de nivelar la cubierta del cortacésped.
Nivelación lado a lado
1. Con el cortacésped instalado, coloque la unidad
montable en una superficie plana y nivelada como un
piso de concreto. Gire las ruedas delanteras de modo
que queden derechas.
2. Verifique que no haya cuchillas dobladas y
sustitúyalas de ser necesario.
3. Coloque la altura de corte en la posición media.
Disponga las cuchillas del cortacésped exteriores de
manera que apunten lado a lado (Figura 21).
4. Mida la distancia entre las puntas exteriores de cada
cuchilla (A, Figura 22) y el suelo (B). Si hay más de
una diferencia de 1/8 pulg. (3 mm) entre las medidas
de cada lado, siga con el paso 5. Si la diferencia es
de 1/8 pulg. (3 mm) o menos, siga con el paso 6.
5. La nivelación lado a lado se logra usando las varillas
con rosca (A, Figura 23) y el muñón (B) en los
lados traseros derecho e izquierdo de la cubierta
del cortacésped. Afloje las tuercas de bloqueo (C)
y ajuste las tuercas hacia arriba o hacia abajo para
ajustar el nivel del cortacésped. Cuando termine,
ajuste las tuercas de bloqueo contra el muñón para
fijar el ajuste.
Nivelación de adelante hacia atrás
6. Disponga las cuchillas de modo que miren de
adelante hacia atrás (Figura 24).
7. Mida la distancia entre el suelo y la punta delantera
de la cuchilla central y del suelo a la punta trasera
de las cuchillas traseras (Figuras 22 y 24). La punta
delantera de la cuchilla delantera debe estar 1/8 pulg.
- 1/4 pulg. (3 - 6 mm) más alta que las puntas traseras
de las cuchillas traseras. De no ser así, siga con los
pasos 8 - 9.
8. Las varillas frontales de enganche (A, Figura 25),
se usa para ajustar la nivelación de adelante hacia
Figura 24. Orientar las cuchillas de adelante hacia
atrás
Figura 21. Orientar las cuchillas lado a lado
Figura 22. Medir la distancia entre las puntas de la
cuchilla y el piso
A
B
Figura 23. Nivelación del cortacésped - Lado a lado
(Se muestra el lado derecho; el izquierdo está
oculto)
A
C
C
B
atrás. Para elevar o bajar el frente de la cubierta del
cortacésped, afloje las tuercas de bloqueo traseras
(B) a ambos lados de las varillas de enganche.
Ajuste las tuercas de bloqueo delanteras (C) en
ambas varillas de enganche para ajustar el nivel de
la cubierta del cortacésped. Cuando está ajustado
correctamente, ajuste las tuercas de bloqueo traseras
para trabar las varillas de enganche en su lugar.
9. Vuelva a verificar la medida de las cuchillas y repita
los pasos 7 - 9, si fuera necesario.
