Not for Reproduction
24

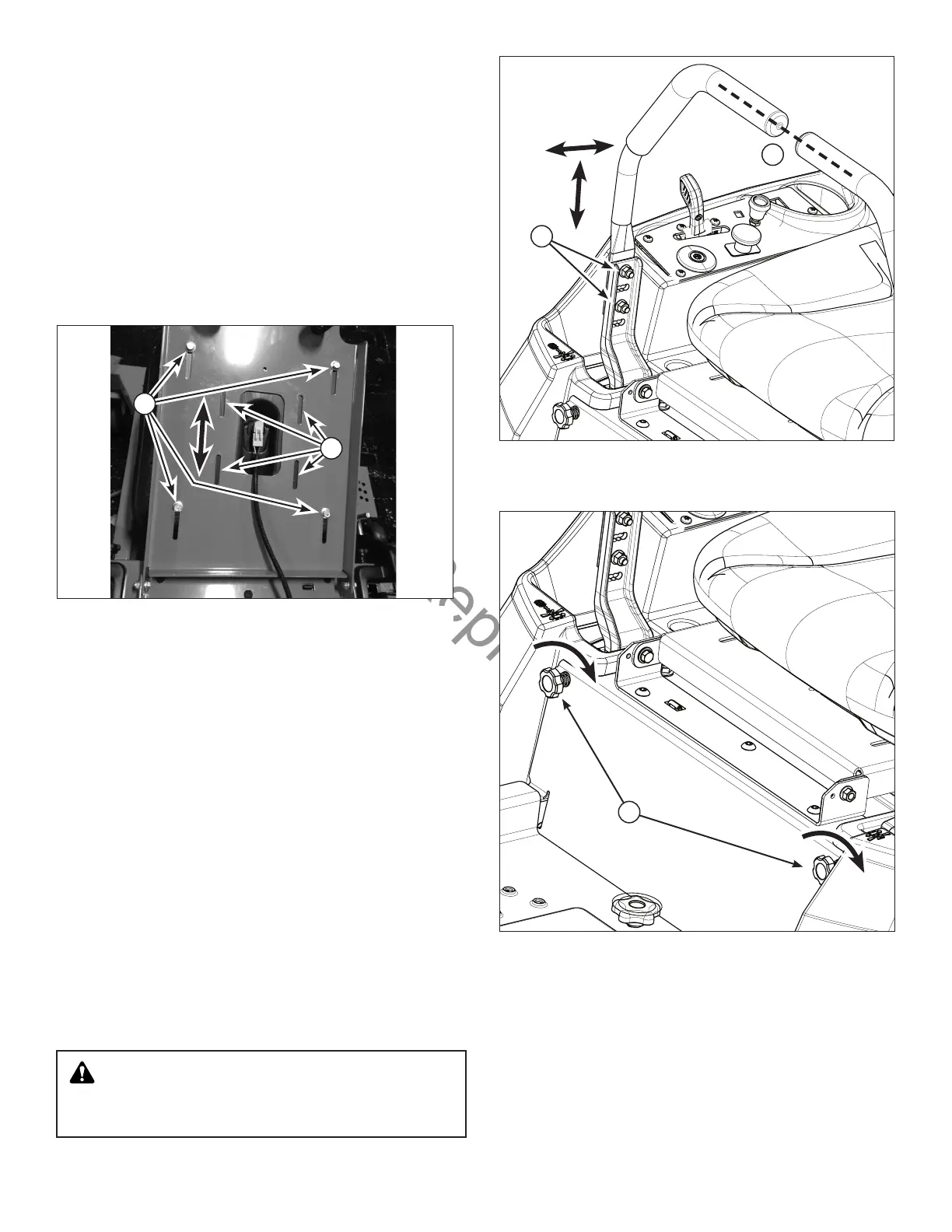

Figura 17
A
B
Ajuste de la palanca de velocidad de desplaza-
miento
Suelte las piezas de montaje de la palanca de veloci-
dad de desplazamiento (A, Figura 18) para ajustar las
palancas hacia adelante y hacia atrás. Retire las piezas
para elevar o bajar las palancas. Siempre asegúrese de
ajustar ambas palancas para que estén alineadas (B).
Después de terminar el ajuste, apriete las piezas a 18
Nm.
Ajuste de equilibrio de velocidad (alineación)
Si el tractor se desplaza hacia la derecha o la izquierda
cuando las palancas de velocidad de desplazamiento
están en la posición máxima hacia adelante, puede equi-
librar la velocidad máxima de cada una de estas palan-
cas. Solo ajuste la velocidad de la rueda que se desplaza
más rápido.
Apriete la perilla (A, Figura 19) de la rueda más rápida en
incrementos de 1/2 vuelta (sentido horario) hasta que el
conductor se desplace (o esté alineado) recto.
Ajustes de la palanca de velocidad de des-
plazamiento y del asiento
El asiento y las palancas de velocidad de desplazamiento
se deben ajustar de modo que estas últimas puedan
tener la amplitud de movimiento completo sin tener con-
tacto con las piernas del operador.
Ajuste de la posición del asiento
Levante el asiento. Suelte las piezas de ajuste (A o B,
Figura 17, según el tipo de asiento) bajo la base del
asiento, deslice el asiento hacia adelante o hacia atrás
hasta la posición deseada y, luego, vuelva a apretar las
piezas a 9 Nm.
Figura 18
A
B
Figura 19
A
ADVERTENCIA
NO ajuste el tractor a una velocidad general hacia
adelante o marcha atrás más rápida que para lo que fue
diseñada.
