Montaje
Ajuste de la altura de manejo
1. Retire las tuercas de alas (A, Figura 4), las arandelas
(no mostradas) y los pernos (B) de las abrazaderas
izquierda y derecha del mango (C).
NOTA: No retire el juego inferior de aditamentos del
mango (D).
2. Ajuste el mango hasta un orificio de ajuste de altura infe-
rior o superior (A, Figura 5).
3. Vuelva a instalar los pernos, arandelas y tuercas de alas
retiradas en el Paso 1.

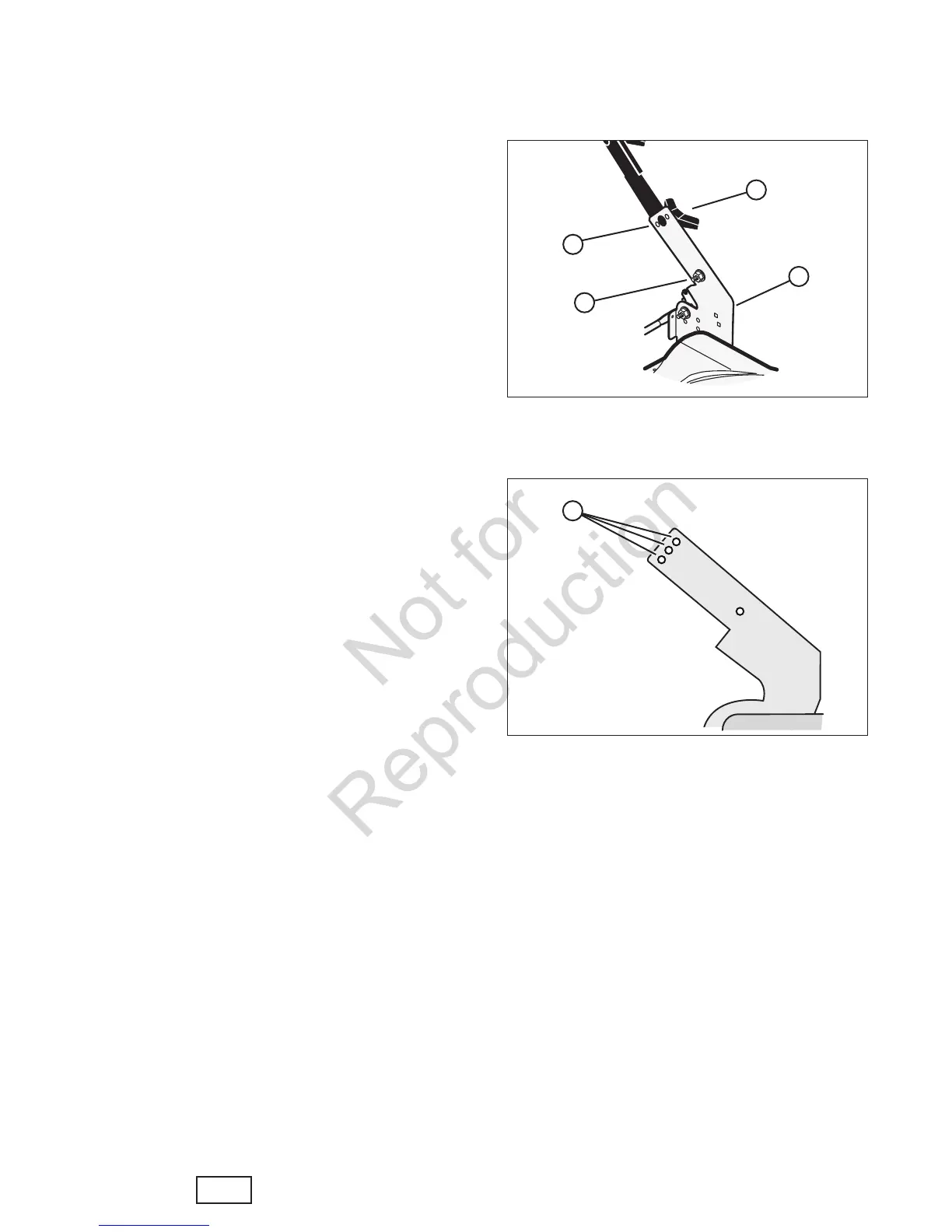

Figura 4: Retirada de los aditamentos de ajuste del
mango
A
C
B
D
Figura 5: Orificios de ajuste de altura
A
(Componentes retirados para mayor claridad)
