Snapper S22675 - Placa para el Modo de Triturado; Deflector de Descarga Lateral

12
Sujeción del deflector de descarga de mon-
taje lateral
ADVERTENCIA: Para evitar que el motor
arranque, desconecte el cable de la bujía.
Para propósitos de envío, no se instaló el deflector lateral.
Localice el deflector lateral e instale de la siguiente manera.
1. Levante la cubierta del triturador (A, Figura 10).
2. Sujete el deflector lateral (B). Verifique que las lengüe-
tas de enganche (C) atraviesa las ranuras en el deflector
lateral.
3. Baje la cubierta del triturador (A, Figura 11).
4. Conecte el cable a la bujía.

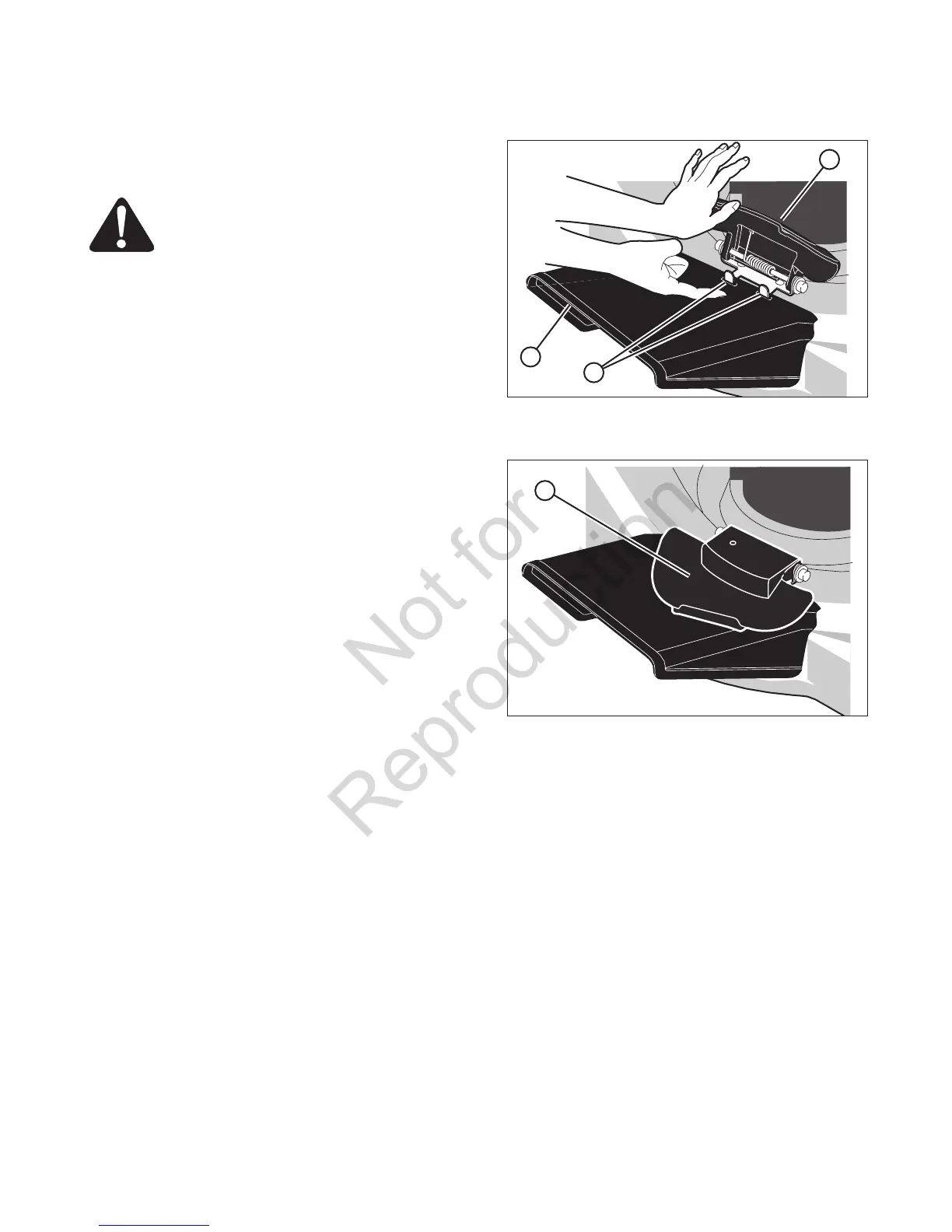

Figura 10: Instalación del deflector de descarga lateral
A
C
B
Figura 11: Liberación de la cubierta del triturador
A
Montaje
