Snapper S22675 - Montaje; Desempaque; Asidero; Ajuste de la Altura del Asidero (Manillar)

8
ADVERTENCIA: Antes de realizar cualquier
ensamblaje o mantenimiento al cortacésped,
desconecte el cable de la bujía.
NOTA: En este manual de instrucciones, las indicaciones
izquierda y derecha describen la ubicación de una pieza
teniendo el usuario parado detrás del asidero.
Desempaque
El cortacésped se ensambló completamente en la fábrica.
Cuando el cortacésped se colocó en la caja de cartón, el
asidero se colocó en la posición de almacenamiento. Para
colocar el asidero en la posición de operación, siga los
siguientes pasos.
Asidero
1. Saque el cortacésped de la caja de cartón.
2. Remueva todo el material de empaque del cortacésped
y el asidero.
3. Retire las tuercas de alas (A, Figura 1), las arandelas
(no mostradas) y los pernos (B) de las abrazaderas
izquierda y derecha del mango (C).
NOTA: No retire el juego inferior de aditamentos del mango (D).
4. Levante la manija inferior, alineándola con uno de los
tres juegos de agujeros de los soportes de manija (C).
Vuelva a instalar los pernos, arandelas y tuercas de
alas.
5. Coloque la manija superior (A, Figura 2) en la posición
operativa (hacia arriba). Apriete las tuercas mariposa
(B).
NOTA: La altura del asidero puede ajustarse para comodi-
dad del usuario. Vea “Ajuste de la altura del asidero”.
PRECAUCION: Tenga cuidado al plegar o levantar el
asidero. No dañe los cables. Un cable (mecánico) que está
doblado no funcionará correctamente. Antes de utilizar la
unidad, reemplace un cable dañado o doblado.
6. Oprima la palanca de parada del motor contra el aside-
ro. (Consulte la sección titulada ‘Palanca de parada
del motor’). Hale lentamente el mango (A, Figura 3)
del cable retráctil de arranque. Para sujetar el mango
del cable retráctil de arranque a la guía (B) del cable,
entrelace el cable a través de la guía de cable montada
en el lado derecho del asidero.

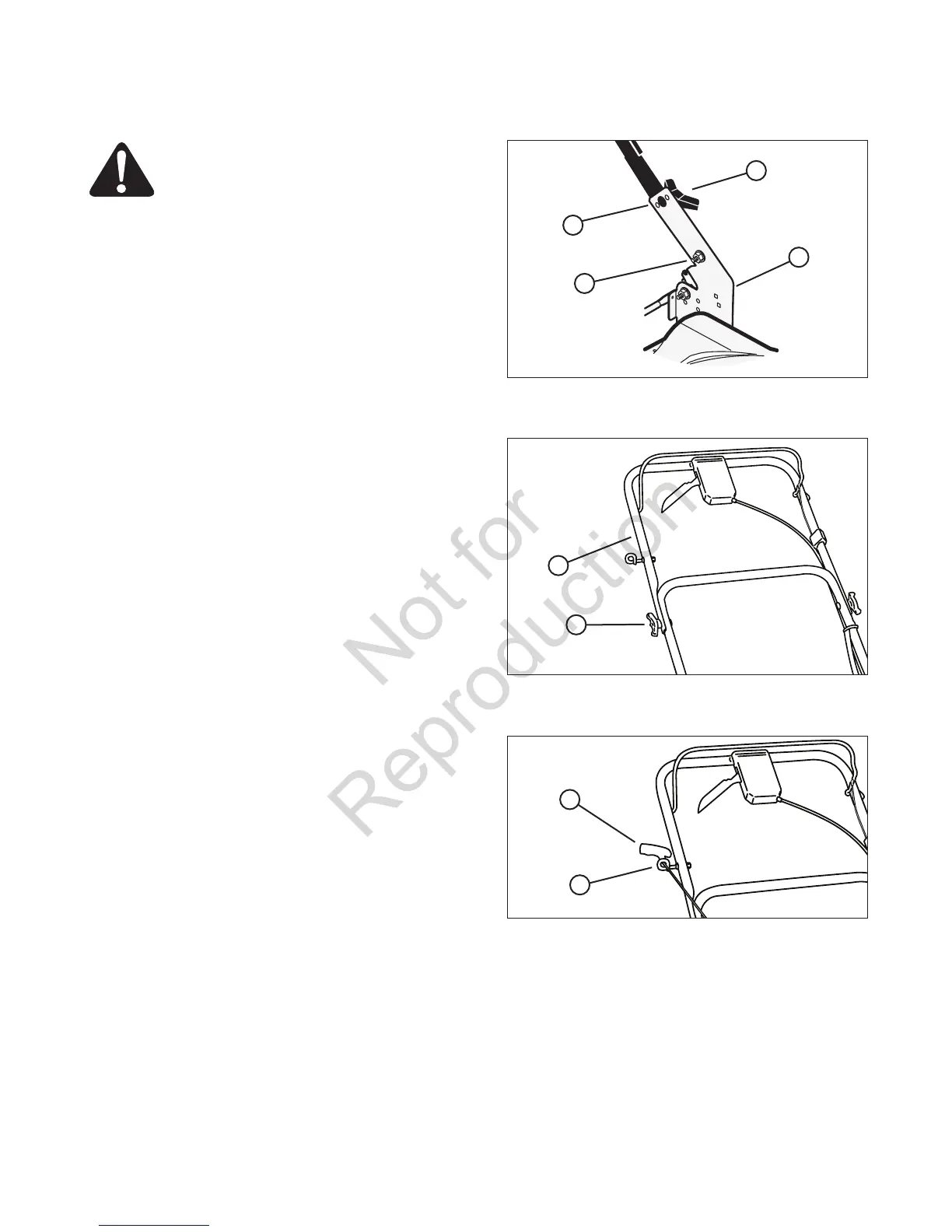

Figura 1: extensión de la manija inferior
A
C
B
D
Figura 2: extensión de la manija superior
A
B
Figura 3: Sujeción del mango del cable retráctil de
arranque
B
A
Montaje
