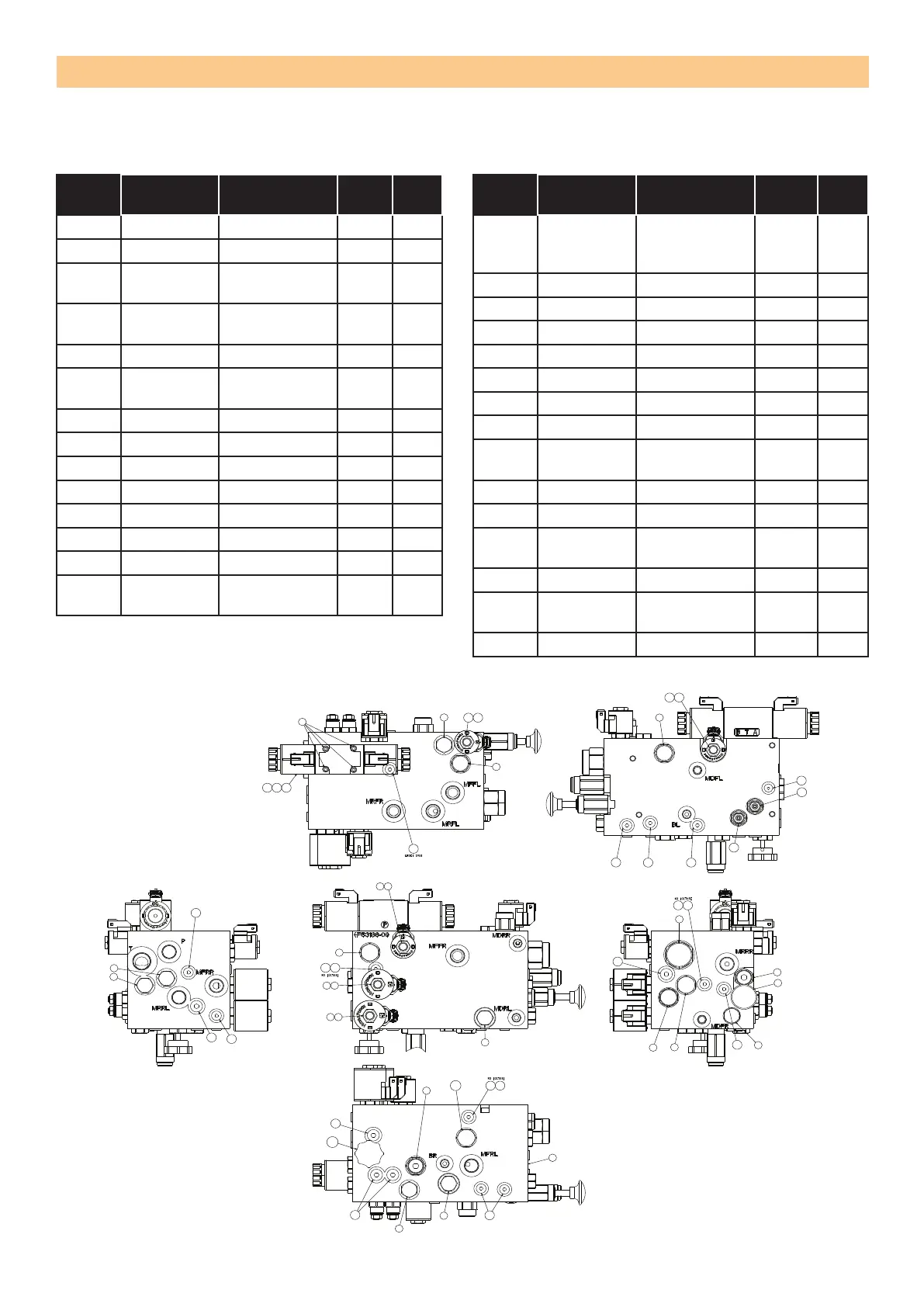

Page 6 - 19SL26/30SL
ILLUSTRATED PARTS LIST
HYDRAULIC VALVE BLOCK DRIVE
LOCA-
TION
PART DESCRIPTION PORT QTY
1 510760-000 Cartridge SVDI 1
2 514878-000 Coil CL3 2
3 510762-000 Head cap
screw
CSI 4
4 510763-000 Cartridge SV4,
SV5
2
5 510764-000 Cartridge SVI3 1
6 510765-000 Cartridge SV8,
SVII
2
7 510766-000 Valve RV4 1
8 510767-000 Valve PRI 1
9 510768-000 Valve PD2 1
10 510769-000 Valve PDI 1
11 510770-000 Valve PD3 1
12 510771-000 Valve PD4 1
13 510772-000 Valve NVI 1
14 510773-000 Valve LS2,
LS4
2
LOCA-
TION
PART DESCRIPTION PORT QTY
15 510774-000 Orice plug ORFI,
ORF2,
ORF3
3
16 510750-000 Plug PLG6 5
17 510751-000 Plug PLG4 12
18 510775-000 Plug PLG3 1
19 514868-000 Coil CLI 3
20 514869-000 Coil CL2 2
21 510778-000 Valve HPI 1
22 510779-000 Valve FD2 1
23 510780-000 Valve FDI,
FD3
2
24 510781-000 Valve FC2 1
25 510782-000 Valve FC I 1
26 510783-000 Cartridge CV5,
CV6
2
27 510784-000 Valve PC3 1
28 510785-000 Valve CBVI,
CBV2
2
29 510786-000 Block BLK 1
Table 6-13: SL26/30SL - 514721-000
UNDER SVD1
NO LOCTITE
NO LOCTITE
NO LOCTITE
16
14
14
17
17
15
22
8
13
16
20
20
4
4
51 71
23
6 19
17
17
17
17
17
15
16
9
7
21
27
17
23
10
26
16
17
24
25
17
28
3
2
2
1
26
5
19
11
12
18
28
19
6
29
Figure 6-11: Hydraulic valve block drive of SL26/30SL
