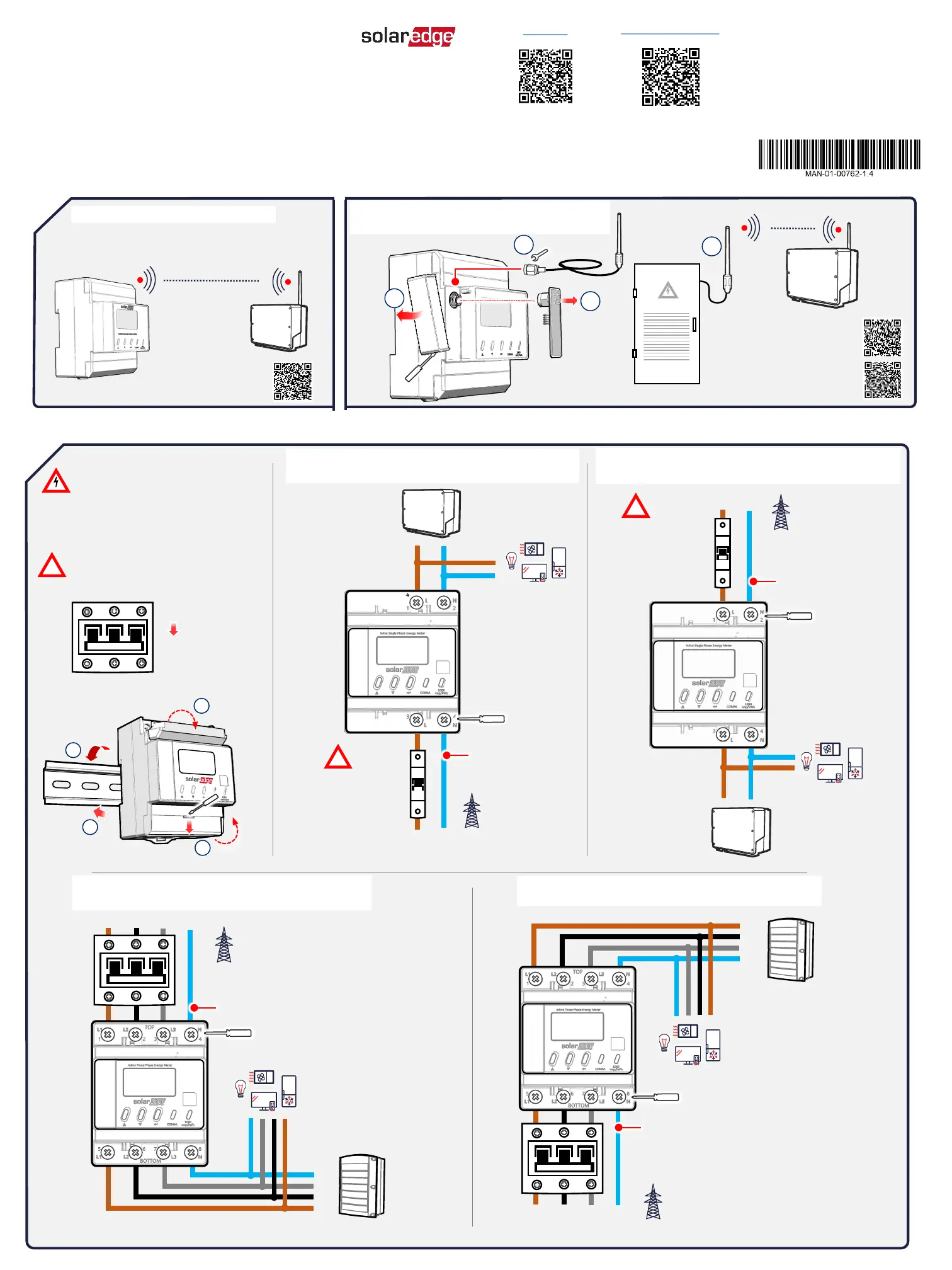

A
Inline Energiemeter
Snelle installatiehandleiding
Voor Europa, APAC en Zuid-Afrika
B
solaredge.com
Werner-Eckert-Strasse 6/81829
Munich/GermanySolarEdge
Technologies Gmbh
Kan zonder kennisgeving worden
gewijzigd..
© SolarEdge Technologies, Ltd.
Alle rechten voorbehouden.
Augustus 2021.
Gebruiksopties
Montage en bekabeling
Inhoud doos
Één (1) Energiemeter
Één (1) Snelle installatiehandleiding
Één (1) RS485-klemmenblok
1
3
4
Standaard communicatie
Metalen behuizing of uitbreiding
van bereik
Datasheet
Zie sectie C op de achterpagina voor optionele Modbus-communicatie
Scan voor SolarEdge
EnergyNet plug-in kits
voor gebruik met de
omvormer
SolarEdge EnergyNet
Volledige Handleiding
Scan voor de EnergyNet
plug-in installatiehandleiding
WAARSCHUWING! GEVAAR
VOOR ELEKTRISCHE SCHOKKEN
SPANNINGSLOOS SCHAKELEN
VOOR SERVICE OF INSTALLATIE
3Ø
NL3L2L1
Doorsnede: 1.5 – 25 mm
2
/ 15 - 3 AWG
L1
L2
L3
N
3Ø bekabeling - meter
nauwkeurigheidsklasse A (2%)
3Ø
NL3L2L1
N
L3
L2
L1
Doorsnede: 1.5 – 25 mm
2
/ 15 - 3 AWG
UIT
3Ø bekabeling - meter
nauwkeurigheidsklasse B (1%)
VOORZICHTIG! Gebruik GEEN
lastscheider met een nominale
stroom van meer dan 65A
1Ø
N
L
Doorsnede 1.5 – 25 mm
2
/ 15 - 3 AWG
230/400 VAC Wye-
net (max. 65A)
1Ø bekabeling - meter
nauwkeurigheidsklasse B (1%)
VOORZICHTIG!
Gebruik GEEN
lastscheider met een
nominale stroom van
meer dan 65A
N
L
1.2Nm
1.2Nm
Verbind L3 bij gebruik van deze meter met 1Ø net
Verbind L3 bij gebruik van deze meter met 1Ø net
1.2Nm
Standaard RS485
Afschakeling: AAN
ID = 2
1
2
3
4
3X 230/400 VAC Wye-net
(max. 65A per fase)
3X 230/400 VAC Wye-net
(max. 65A per fase)
1.1Nm
2
Scan voor de EnergyNet
antenne installatiehandleiding
1Ø bekabeling - meter
nauwkeurigheidsklasse A (2%)
1Ø
N
L
N
L
Doorsnede: 1.5 – 25
mm
2
/ 15 - 3 AWG
VOORZICHTIG!
Gebruik GEEN
lastscheider met
een nominale
stroom van
meer dan 65A
230/400 VAC Wye-net
(max. 65A)
1.2Nm
