A
Inline Meter
Guía rápida de instalación
Para Europa, Asia Pacífico y Sudáfrica
B
solaredge.com
Werner-Eckert-Strasse 6/81829
Munich/GermanySolarEdge
Technologies Gmbh
Sujeto a cambio sin previo aviso.
© SolarEdge Technologies, Ltd.
Todos los derechos reservados.
Agosto 2021.

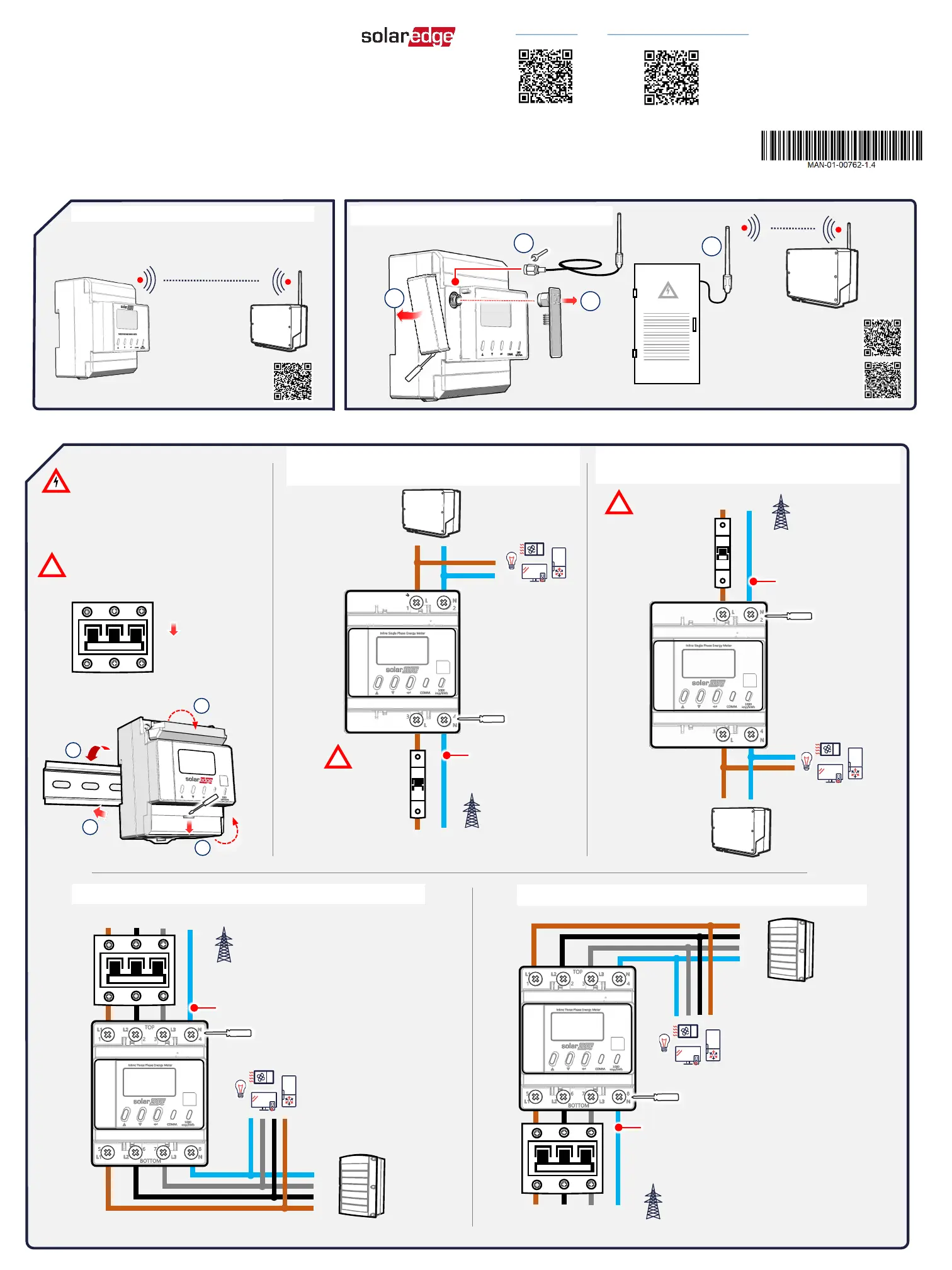

Opciones de uso
Montaje y cableado
Contenido del kit
Un (1) Meter
Una (1) guía rápida de instalación (GRI)
Un (1) bloque de terminales RS485
1
3
4
Comunicación predeterminada
Cuadro metálico o ampliar rango
Hoja de datos
Opcional: comunicación Modbus en la sección C en el reverso de la
página
Escanear para ver los
kits plug-in Energy Net
SolarEdge para usar con
el inversor
SolarEdge Energy Net
Manual de instalación completo
Escanear para la guía de
instalación del plug-in de
EnergyNet
¡ADVERTENCIA! Peligro de
descarga eléctrica, quitar la
alimentación antes de la
instalación o el mantenimiento
3Ø
NL3L2L1
Sección transversal: 1,5 – 25 mm2/16 - 3 AWG
L1
L2
L3
N
Cableado 3Ø - Precisión del Meter clase A (2%)
3Ø
NL3L2L1
N
L3
L2
L1
Sección transversal: 1,5 – 25 mm2/16 - 3 AWG
OFF
Cableado 3Ø - Precisión del Meter clase B (1%)
¡PRECAUCIÓN! NO usar un
automático con corriente
nominal superior a 65 A
1Ø
N
L
Sección transversal: 1,5 –
25 mm2/16 - 3 AWG
Red 3X 230/400 Vca tipo
WYE (máx. 65 A)
Cableado 1Ø - Precisión del Meter clase B
(1%)
¡PRECAUCIÓN!
NO usar un
automático con
corriente
nominal
superior a 65 A
N
L
1.2Nm
1.2Nm
Conectar en L3 al utilizar este meter en red 1Ø
Conectar en L3 al utilizar este meter en red 1Ø
1.2Nm
Conf. predeterminada RS485
Terminación: OFF
ID: 2
1
2
3
4
Red 3X 230/400 Vca tipo
WYE (máx. 65A por fase)
Red 3X 230/400 Vca tipo
WYE (máx. 65A por fase)
1.1Nm
2
Escanear para la guía de
instalación del antena
EnergyNet externa
Cableado 1Ø - Precisión del Meter clase
A (2%)
1Ø
N
L
N
L
Sección transversal:
1,5 – 25 mm2/16 - 3
AWG
¡PRECAUCIÓN!
NO usar un
automático con
corriente
nominal
superior a 65 A
Red 3X 230/400 Vca tipo
WYE (máx. 65 A)
1.2Nm
