A
Inline energimätare
Snabbinstallationsguide
För Europa, APAC och Sydafrika
B
solaredge.com
Werner-Eckert-Strasse 6/81829
Munich/GermanySolarEdge
Technologies Gmbh
Med förbehåll för ändringar utan
föregående meddelande.
© SolarEdge Technologies, Ltd.
Med ensamrätt. Augusti 2021.

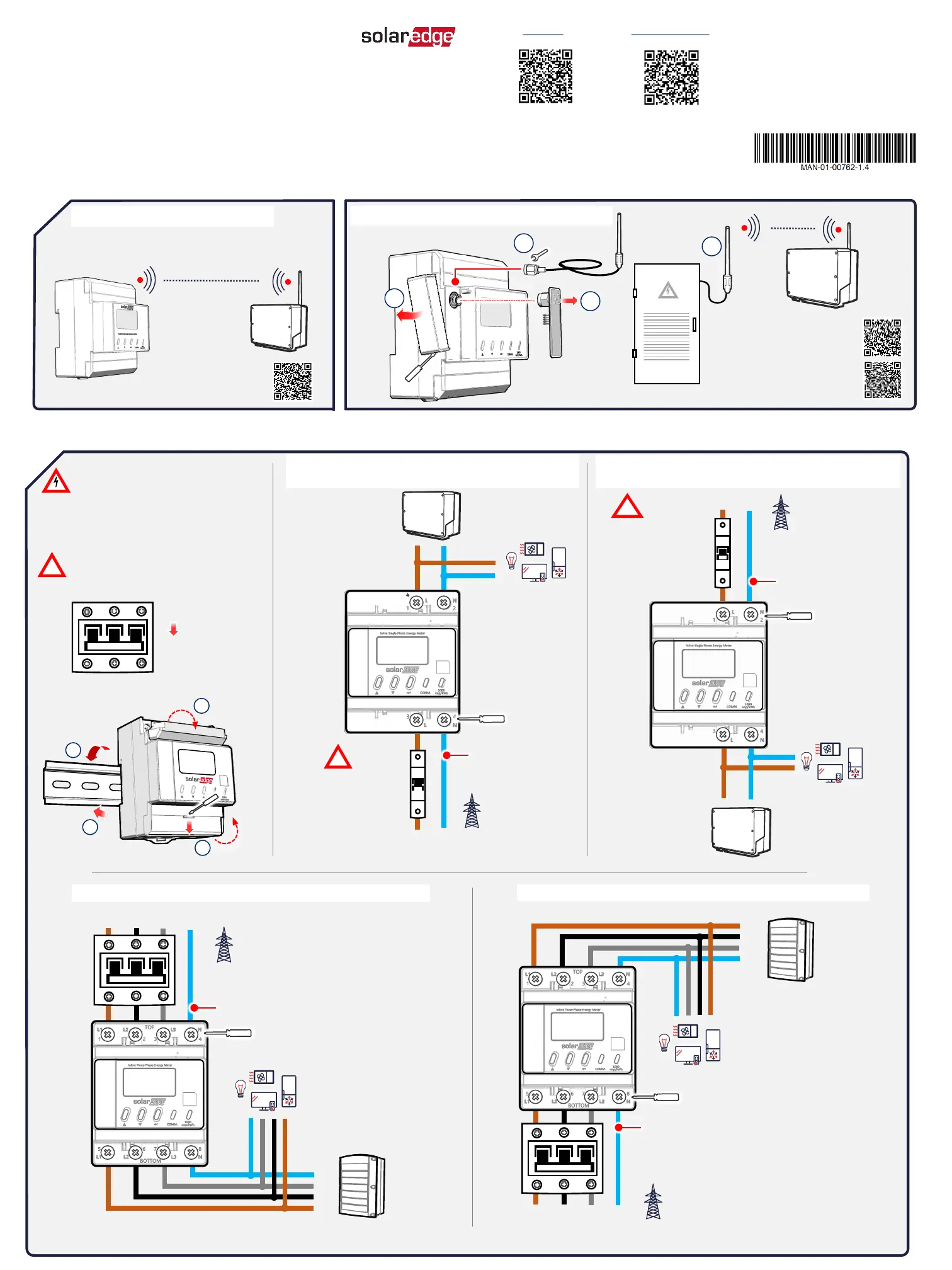

Användningsalternativ
Montering och kabeldragning
Innehåll i förpackningen
En (1) energimätare
En (1) snabbinstallationsguide
En (1) RS485 anslutningsplint
1
3
4
Standardkommunikation
Metallhölje eller förlängd räckvidd
Datablad
Se avsnitt C på baksidan för alternativ Modbus-kommunikation
Skanna efter SolarEdge
EnergyNet plugin-kit att
använda med
växelriktaren
SolarEdge Energy Net
Installationsguide
Skanna för att se
installationsguide för
EnergyNet-insticksprogram
VARNING! FARA FÖR
ELEKTRISK STÖT. KOPPLAS
FRÅN FÖRE SERVICE ELLER
INSTALLATION
3Ø
NL3L2L1
Tvärsnitt: 1.5 – 25 mm
2
/ 15 - 3 AWG
L1
L2
L3
N
3 Ø anslutning – Mätares exakthet klass A (2 %)
3Ø
NL3L2L1
N
L3
L2
L1
Tvärsnitt: 1.5 – 25 mm
2
/ 15 - 3 AWG
AV
3Ø anslutning – Mätares exakthet klass B (1 %)
FÖRSIKTIGHET! Använd INTE
kretsbrytare med en
märkström på mer än 65A
1Ø
N
L
Tvärsnitt: 1.5 – 25 mm
2
/
15 - 3 AWG
230/400 VAC Wye-
nät (max. 65A)
1Ø anslutning– Mätares exakthet klass B
(1 %)
FÖRSIKTIGHET!
Använd INTE
kretsbrytare med
en märkström på
mer än 65A
N
L
1.2Nm
1.2Nm
Anslut till L3 när denna mätare används i
enfasnät
Anslut till L3 när denna mätare används i
enfasnät
1.2Nm
Standard RS485
Avslutande: AV
ID = 2
1
2
3
4
3 x 230/400 VAC WYE-nät
(max 65A per fas)
3 x 230/400 VAC WYE-nät
(max 65A per fas)
1.1Nm
2
Skanna för att se
installationsguide för extern
EnergyNet-antenn
1Ø anslutning– Mätares exakthet klass A
(2 %)
1Ø
N
L
N
L
Tvärsnitt: 1.5 – 25
mm
2
/ 15 - 3 AWG
FÖRSIKTIGHET!
Använd INTE
kretsbrytare
med en
märkström på
mer än 65A
230/400 VAC Wye-
nät (max. 65A)
1.2Nm
