A
Contatore di energia inline
Guida rapida di installazione
Per Europa, APAC e Sudafrica
B
solaredge.com
Werner-Eckert-Strasse 6/81829
Munich/GermanySolarEdge
Technologies Gmbh
Con riserva di modifiche senza
preavviso.
© SolarEdge Technologies, Ltd.
Tutti i diritti riservati. Agosto 2021.

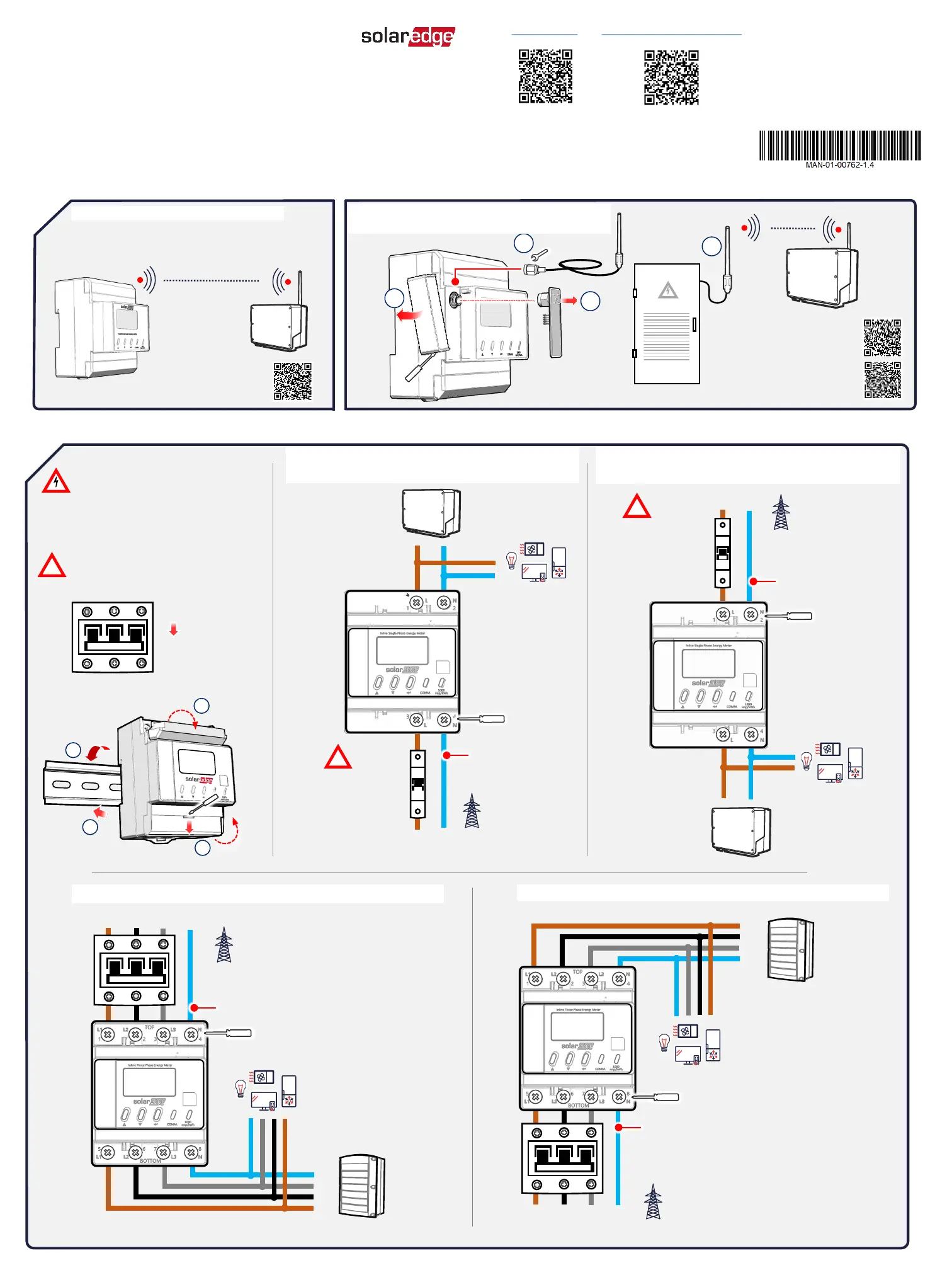

Opzioni d’uso
Montaggio e cablaggio
Contenuto della confezione
Un (1) contatore di energia
Una (1) guida rapida di installazione (QIG)
Una (1) morsettiera RS485
1
3
4
Comunicazione predefinita
Per involucro in metallo o per
maggiore portata
Scheda tecnica
Vedi sezione C all’ultima pagina per la comunicazione Modbus
opzionale
Scansiona per i kit plug-
in SolarEdge Energy Net
da utilizzare con
l’inverter
SolarEdge Energy Net
Guida completa all’Installazione
Scansiona per la guida di
installazione del plug-in
EnergyNet
AVVERTENZA! PERICOLO DI
SCOSSA ELETTRICA,
SCOLLEGARE
L’ALIMENTAZIONE PRIMA
DELLA MANUTENZIONE O
INSTALLAZIONE
3Ø
NL3L2L1
Sezione: 1,5 – 25 mm2 / 16 - 3 AWG
L1
L2
L3
N
3Ø Cablaggio - Precisione contatore classe A (2%)
3Ø
NL3L2L1
N
L3
L2
L1
Sezione: 1,5 – 25 mm2 / 16 - 3 AWG
OFF
3Ø Cablaggio - Precisione contatore classe B (1%)
ATTENZIONE! NON usare
sezionatori con una corrente
nominale di oltre 65A
1Ø
N
L
Sezione: 1,5 – 25 mm2 /
16 - 3 AWG
230/400 VAC Rete
Wye (max. 65A)
1Ø Cablaggio - Precisione contatore
classe B (1%)
ATTENZIONE!
NON usare
sezionatori con
una corrente
nominale di
oltre 65A
N
L
1.2Nm
1.2Nm
Connettere all’ingresso L3 quando si utilizza
questo misuratore in reti 1Ø
Connettere all’ingresso L3 quando si utilizza
questo misuratore in reti 1Ø
1.2Nm
Terminazione RS485
predefinita: OFF
ID: 2
1
2
3
4
3X 230/400 VAC Rete Wye (max.
65A per ciascuna fase)
3X 230/400 VAC Rete Wye
(max. 65A per ciascuna fase)
1.1Nm
2
Scansiona per la guida di
installazione del Antenna
EnergyNet esterna
1Ø Cablaggio - Precisione contatore
classe A (2%)
1Ø
N
L
N
L
Sezione: 1,5 – 25
mm2 / 16 - 3 AWG
ATTENZIONE!
NON usare
sezionatori con
una corrente
nominale di
oltre 65A
230/400 VAC Rete
Wye (max. 65A)
1.2Nm
