SolarEdge MTR-240-3PC1-D-A-MW User Manual

A
Compteur d’énergie
traversant
Guide d’installation rapide
Pour l'Europe, la région Asie Pacifique et l’Afrique
du Sud
B
solaredge.com
Werner-Eckert-Strasse 6/81829
Munich/GermanySolarEdge
Technologies Gmbh
Sous réserve de modification sans
préavis.
© SolarEdge Technologies, Ltd.
Tous droits réservés. Août 2021.
Options d’utilisation
Montage et câblage
Contenu de l’emballage
Un (1) compteur d'énergie
Un (1) Guide d’installation rapide
Un (1) bornier RS485
1
3
4
Communication par défaut
Boîtier en métal ou plage étendue
Fiche techniques
Voir la section C au dos pour la communication Modbus en option
Scannez pour voir les
kits Energy Net Plug-in
utilisables avec
l’onduleur
SolarEdge Energy Net
Guide d’installation complet
Scannez pour voir guide
d’installation du Energy Net
Plug-in
AVERTISSEMENT! RISQUE DE
CHOC ÉLECTRIQUE : DÉBRANCHER
AVANT MAINTENANCE OU
INSTALLATION
3Ø
NL3L2L1
Section transversal:1.5 – 25 mm
2
/ 15 - 3 AWG
L1
L2
L3
N

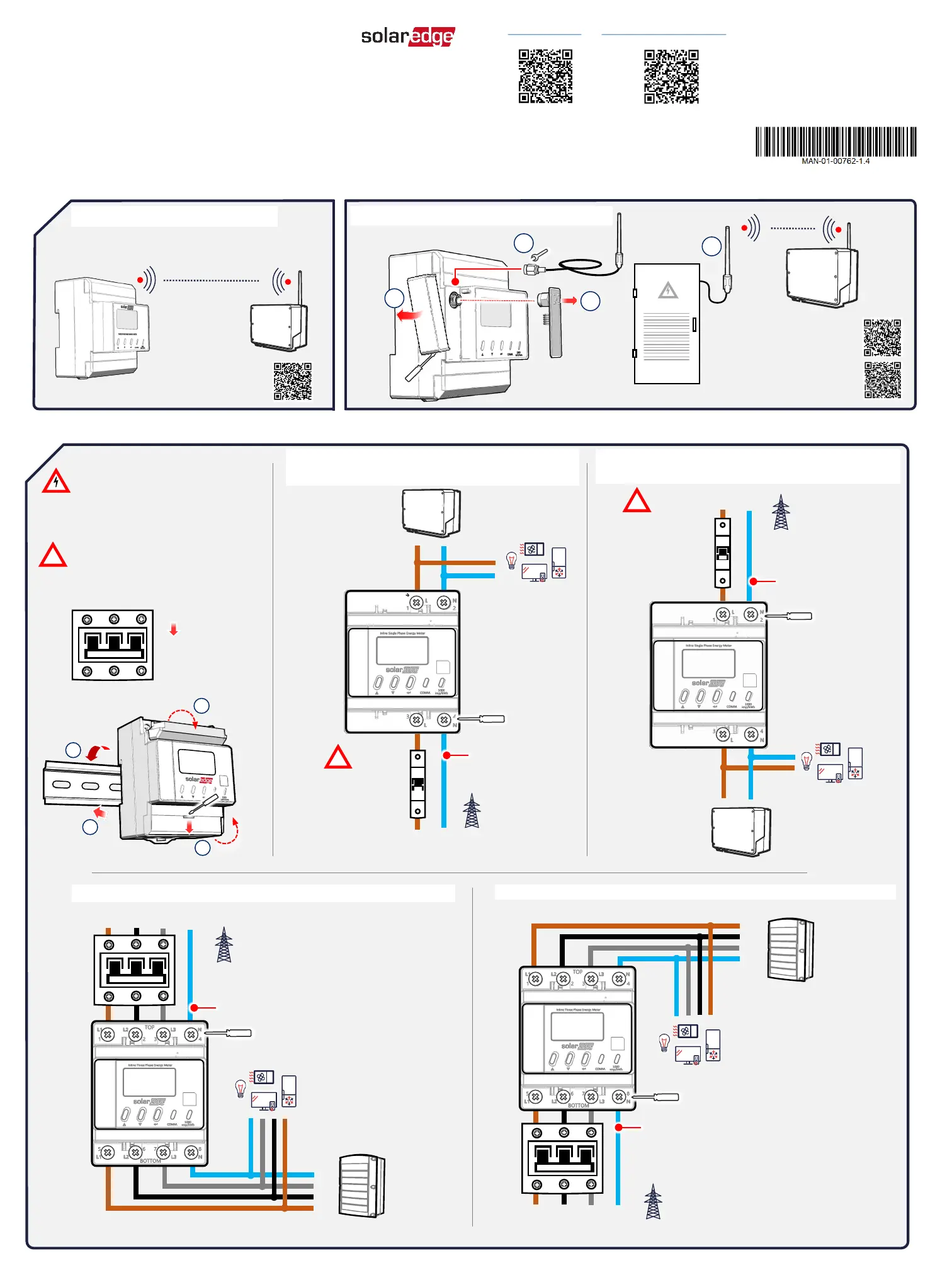

Câblage 3Ø - Précision du compteur de classe A (2 %)
3Ø
NL3L2L1
N
L3
L2
L1
Section transversale: 1.5 – 25 mm
2
/ 15 - 3 AWG
OFF
Câblage 3Ø - Précision du compteur de classe B (1 %)
MISE EN GARDE! NE PAS
utiliser de disjoncteur
présentant un courant nominal
supérieur à 65A
1Ø
N
L
Section transversale: 1.5
– 25 mm
2
/ 15 - 3 AWG
230/400 VAC Wye
Réseau (max. 65A)
Câblage 1Ø - Précision du compteur de
classe B (1 %)
MISE EN GARDE!
NE PAS utiliser de
disjoncteur
présentant un
courant nominal
supérieur à 65A
N
L
1.2Nm
1.2Nm
Utilisez L3 si vous câblez le compteur en
monophasé
Utilisez L3 si vous câblez le compteur en
monophasé
1.2Nm
Terminaison RS485
par défaut : OFF
ID = 2
1
2
3
4
3X 230/400 VAC Wye
Réseau (max 65A pour
chaque phase)
3X 230/400 VAC Wye Réseau
(max 65A pour chaque phase)
1.1Nm
2
Scannez pour voir les
l'antenne Energy Net externe
Câblage 1Ø - Précision du compteur de
classe A (2 %)
1Ø
N
L
N
L
Section transversale:
1.5 – 25 mm
2
/ 15 - 3
AWG
MISE EN
GARDE! NE PAS
utiliser de
disjoncteur
présentant un
courant nominal
supérieur à 65A
230/400 VAC Wye
Réseau (max. 65A)
1.2Nm
