A
Inline energiamérő
Gyors telepítési útmutató
Európában, az Ázsiai és Csendes-óceáni
térségben és Dél-Afrikában való felhasználásra
B
solaredge.com
Werner-Eckert-Strasse 6/81829
Munich/GermanySolarEdge
Technologies Gmbh
Előzetes értesítés nélkül módosulhat.
© SolarEdge Technologies, Ltd.
Minden jog fenntartva.
Augusztus 2021.

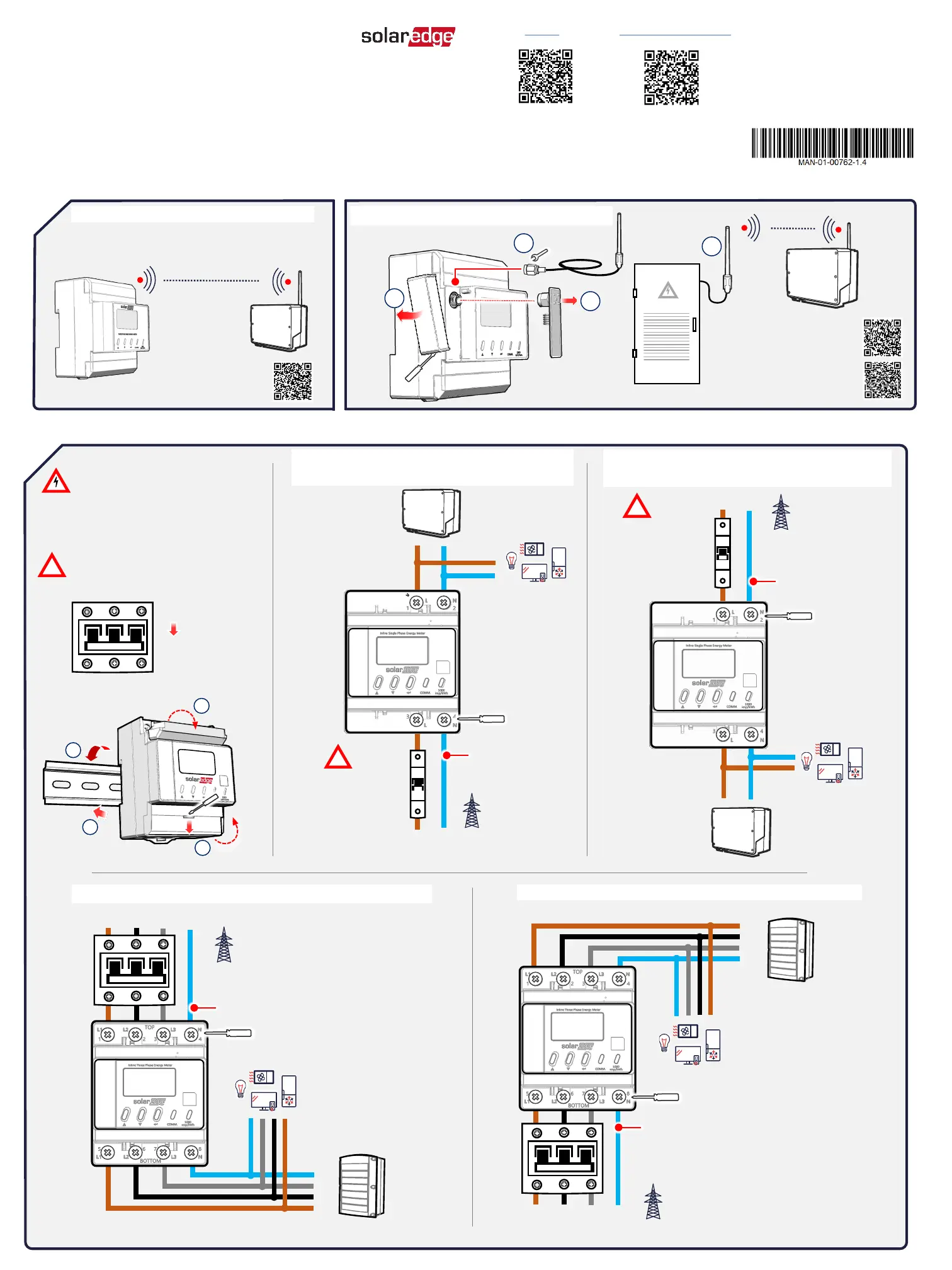

Felhasználási lehetőségek
Rögzítés és bekötés
Doboz tartalma
Egy (1) Energiamérő
Egy (1) Gyors telepítési útmutató
Egy (1) RS485 Sorkapocs
1
3
4
Alapértelmezett kommunikáció
Fém ház vagy Hatótávolság növelés
Adatlap
Az opcionális Modbus kommunikációt lásd a hátsó oldalon
található C részben
Olvassa be az Energy
Net beépülő modul
telepítési útmutatójához
SolarEdge Energy Net
Teljes telepítési útmutató
Olvassa be az inverterrel
használható SolarEdge
Energy Net plug-in
készletekért
FIGYELMEZTETÉS!
ÁRAMÜTÉS VESZÉLYE
KAPCSOLJA LE AZ
ÁRAMELLÁTÁST SZERVIZ VAGY
SZERELÉS ELŐTT
3Ø
NL3L2L1
Keresztmetszet: 1.5 – 25 mm
2
/ 15 - 3
AWG
L1
L2
L3
N
3Ø Bekötés - Mérő pontossági osztály A (2%)
3Ø
NL3L2L1
N
L3
L2
L1
Keresztmetszet: 1.5 – 25 mm
2
/ 15 - 3 AWG
KI
3Ø Bekötés - Mérő pontossági osztály B (1%)
VIGYÁZAT! NE használjon 65 A-
nál nagyobb névleges áramú
megszakítót
1Ø
N
L
Keresztmetszet: 1.5 – 25
mm
2
/ 15 - 3 AWG
230/400 VAC Wye
Hálózat (max. 65 A)
1Ø Bekötés - Mérő pontossági osztály
B (1%)
VIGYÁZAT! NE
használjon 65 A-
nál nagyobb
névleges áramú
megszakítót
N
L
1.2Nm
1.2Nm
Csatlakoztassa az L3 -hoz, ha ezt a mérőt 1
fázisú hálózathoz használja
Csatlakoztassa az L3 -hoz, ha ezt a mérőt 1
fázisú hálózathoz használja
1.2Nm
Alapértelmezett
RS485
Terminálás: BE
ID = 2
1
2
3
4
3X 230/400 VAC Wye Hálózat
(max. 65A fázisonként)
3X 230/400 VAC Wye Hálózat
(max. 65A fázisonként)
1.1Nm
2
Olvassa be az Energy Net
külső antenna telepítési
útmutatójához
1Ø Bekötés - Mérő pontossági osztály
A (2%)
1Ø
N
L
N
L
Keresztmetszet: 1.5 –
25 mm
2
/ 15 - 3 AWG
VIGYÁZAT! NE
használjon 65 A-
nál nagyobb
névleges áramú
megszakítót
230/400 VAC Wye
Hálózat (max. 65 A)
1.2Nm
