Unità Synergy
Sinistra Centrale Destra
MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Max 50 mm
2
Spessore max 6 mm
Larghezza max 25 mm
Ø6 mm
Isolamento
termorestringente
12 - 20 mm
ATTENZIONE!
• Per cavi di alluminio, USA SOLO capicorda bi-
metallici
• Per cavi in rame, USA SOLO capicorda in rame
stagnato

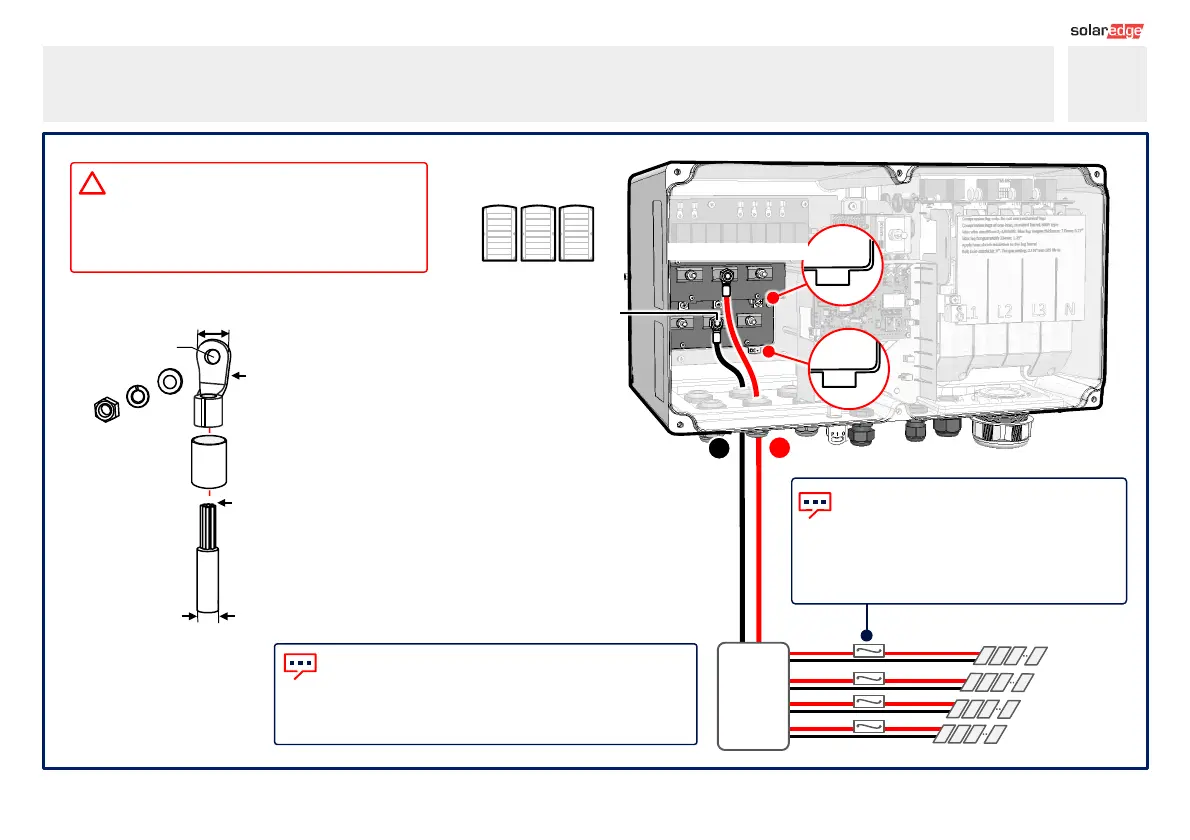

Collegamento delle stringhe FV tramite Ingresso CC Singolo
8
La messa a terra funzionale dei poli positivo o negativo lato
CC non è permessa perché l’inverter è privo di trasformatore.
La messa a terra delle cornici dei moduli e delle strutture di
sostegno è permessa.
Quadro di
parallelo
Importante: Quando si installano più di 3
stringhe per singola Unità Synergy (connesse
direttamente o tramite un quadro di
parallelo), sono necessari fusibili. Nel sistema
SolarEdge, vanno usati fusibili da 25 A.
Sinistra Centrale Destra
