6
2
1
3
4
5
21 N*m
Connetti
prima il cavo
di terra
Cavo di terra
opzionale
12 MAN-01-00784-1.3
L'inverter supporta sia la configurazione a 4 cavi + PE, sia a 3 cavi + PE
Solo capicorda a
compressione, foro singolo,
fusto standard 600V
La protezione da sovracorrente per l'uscita CA deve essere fornita da terzi, consulta il manuale
per la guida
O

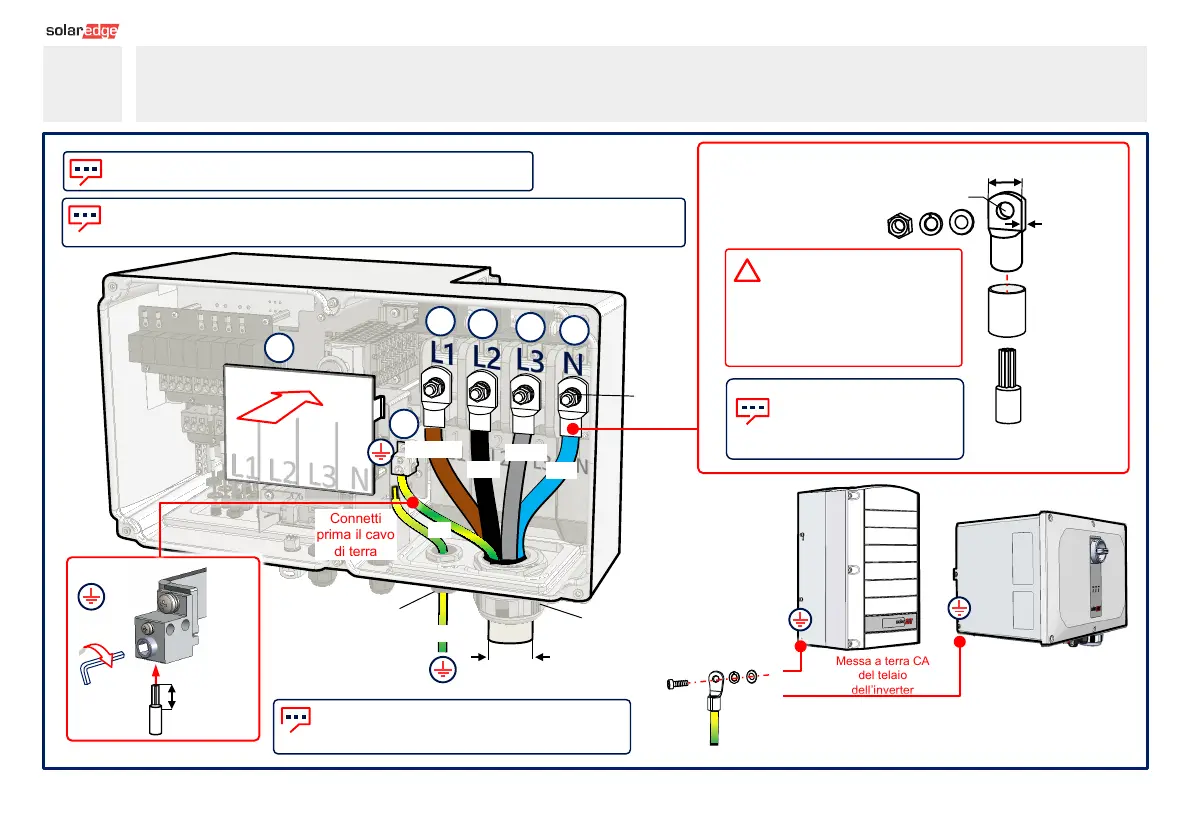

Connessione CA e cavo di terra (PE)
9
30 - 50 mm
ATTENZIONE!
• Per cavi di alluminio, USA
SOLO capicorda bi-metallici
• Per cavi in rame, USA SOLO
capicorda in rame stagnato
15 N*m
10 -11 mm
Max 70 mm
2
Cavo PE
Max: 120 mm
2
Spessore
max 7
mm
Larghezza max 33 mm
Ø 10 mm
Isolamento
termorestring
ente
Se si utilizza un cavo a trefoli, l'uso di puntali è
a discrezione dell'installatore
12 N*m
9 N*m
AC
Blu
Nero
Grigio
Marrone
Giallo/Verde
Messa a terra CA
del telaio
dell’inverter
Giallo/Verde
