MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Max 50 mm2
Max tjocklek 6 mm
Max bredd 25 mm
Ø6 mm
Värmekrympande isolering
12 - 20 mm
CAUTION!
• ANVÄND ENDAST kabelskor i bimetall för
aluminiumtrådar
• ANVÄND ENDAST förtennade kabelskor för
kopparledningar

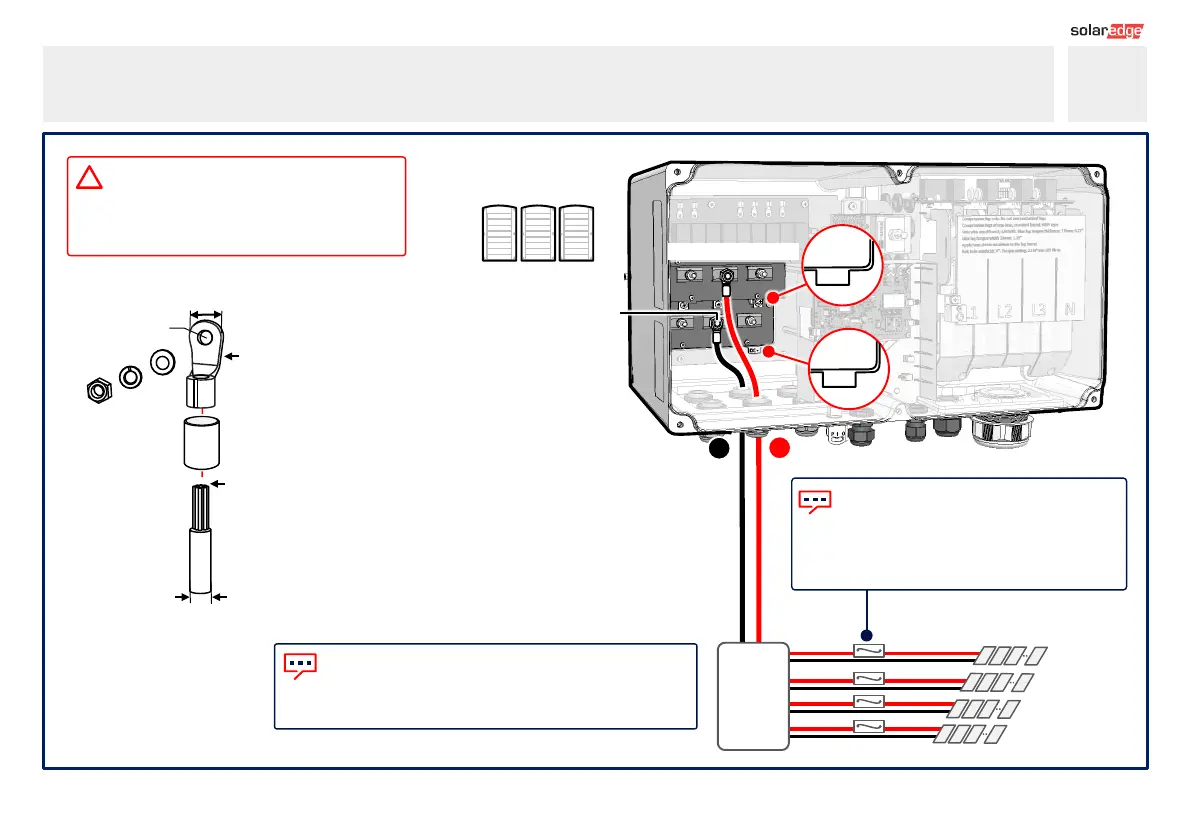

Anslut PV-strängar genom enkel dc-ingång
8
Funktionsjord av DC-sidans negativa eller positiva pol är
förbjudet då växelriktaren saknar transformator.
Jordning av modulramar eller montagesystem är tillåtet
Kopplingsplint
Viktigt: Vid installation av system med fler än
tre strängar per enskild Synergyenhet (direkt
eller via combinerbox) krävs säkringar. 25A
säkringar ska användas.
Synergyenheter
Vänster Center Höger
Vänster Center Höger
