21 N*m
Anslut PE-
tråd först
PE-tråd som tillval
12 MAN-01-00784-1.3
Växelriktaren kan antingen stödja 4 tråd + PE eller 3 tråd + PE-anslutning
Endast tryckkabelskor med ett
hål, standardtrumma, 600 V
Överströmsskydd till växelströmutgången måste tillhandahållas av andra, se handboken för
vägledning
ELLER

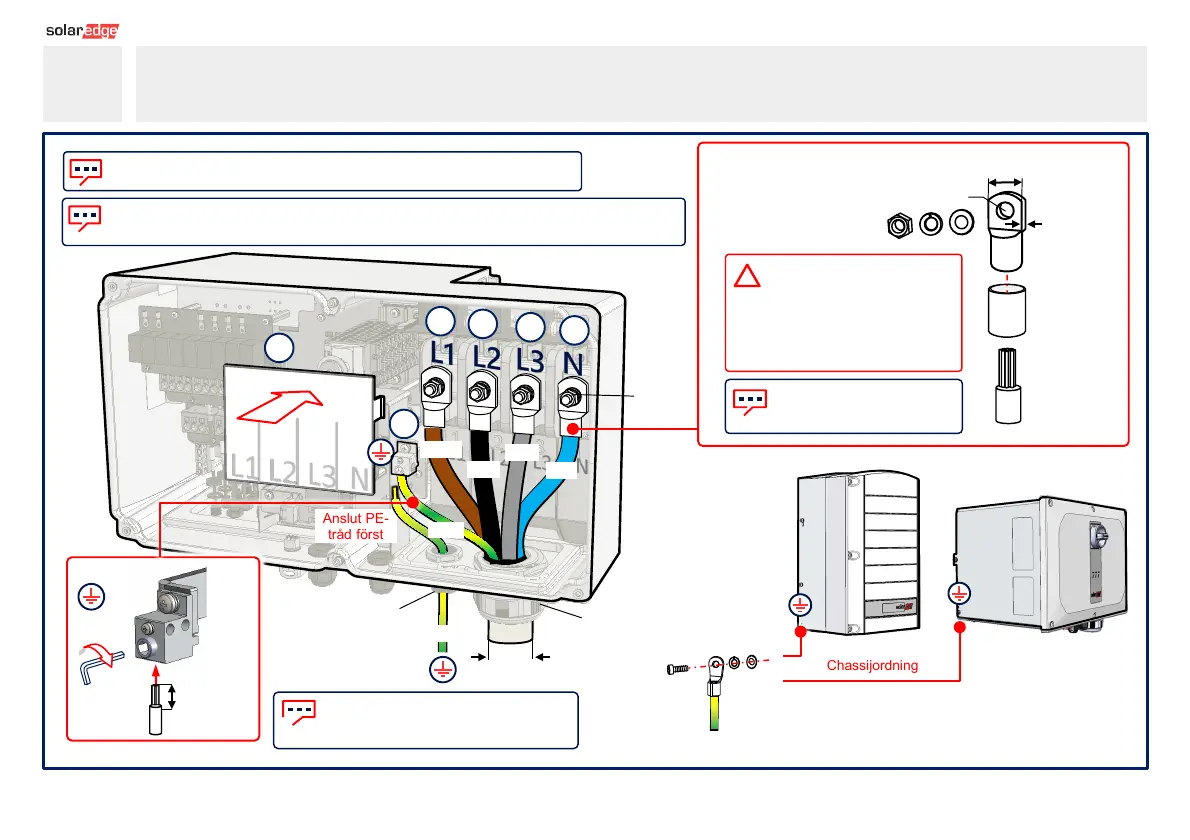

Anslutning växelström och skyddande jord (PE)
9
30 - 50 mm
CAUTION!
• ANVÄND ENDAST kabelskor i
bimetall för aluminiumtrådar
• ANVÄND ENDAST
förtennade kabelskor för
kopparledningar
15 N*m
10 -11 mm
Max 70 mm
2
PE-tråd
Max: 120 mm
2
Max
tjocklek 7
mm
Max bredd 33 mm
Ø 10 mm
Värmekrymp
ande
isolering
Vid användning av en tvinnad tråd
bestäms hylsan av installatörens riktning
12 N*m
9 N*m
AC
Blå
Svart
Grå
Brun
Gul/grön
Chassijordning
Gul/grön
