SolarEdge SE3K - Page 277

MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Max 50 mm
2
最大厚度 6 公釐
最大寬度 25 公釐
Ø6 mm
熱收縮套管絕緣
12 - 20 mm
注意！!
• 若為鋁線，只限使用雙金屬端子
• 若為銅線，只限使用鍍錫銅端子

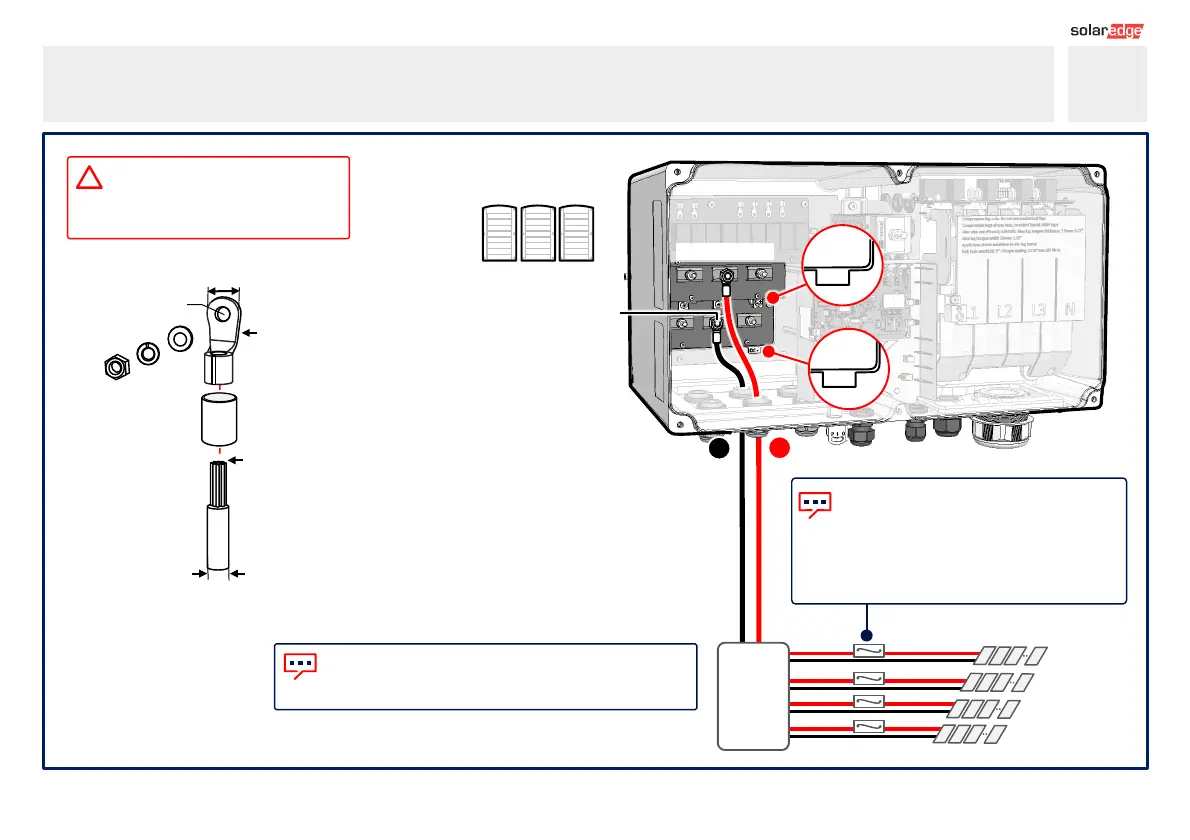

通過單個DC輸入連接PV串
8
禁止將直流側負極或正極功能性接地，因為變流器沒有變壓
器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）
匯流箱
重要說明：當每個單台Synergy單元安裝的系
統超過3串列時（無論是直接連接還是通過匯
流箱連接），都需要使用保險絲。在
SolarEdge系統中，建議使用25A保險絲。
協同單位
左邊 中間 右邊
左邊 中間 右邊
