21 N*m
先連接 PE 線
選用 PE 線
12 MAN-01-00784-1.3
變流器可支援 4 線式 + PE 或 3 線式 + PE 連接
只限單孔標準管壓接端子，600V
其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引
或

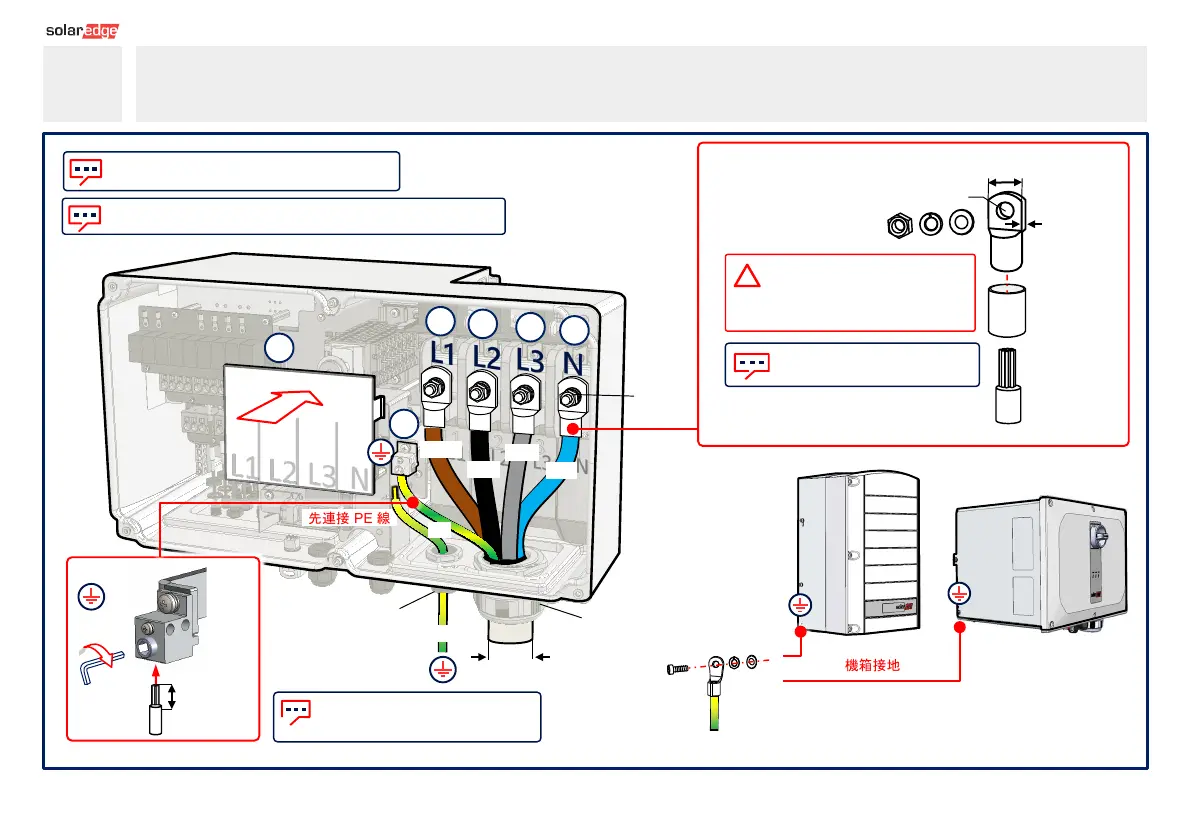

連接交流電和保護接地
9
30 - 50 mm
注意！!
• 若為鋁線，只限使用雙金屬端子
• 若為銅線，只限使用鍍錫銅端子
15 N*m
10 -11 mm
Max 70 mm
2
PE 線
Max: 120 mm
2
最大厚度
7 公釐
最大寬度 33 公釐
Ø 10 mm
熱收縮套管
絕緣
使用絞合線時，安裝商可自行決定
是否使用套管
12 N*m
9 N*m
AC
藍色
黑色
灰色
棕色
黃色/綠色
機箱接地
黃色/綠色
