MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Max 50 mm
2
Max. Dicke 6 mm
Max. Breite 25 mm
Ø6 mm
Schrumpfschlauch
12 - 20 mm
ACHTUNG!
• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-
Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus
verzinntem Kupfer VERWENDEN.

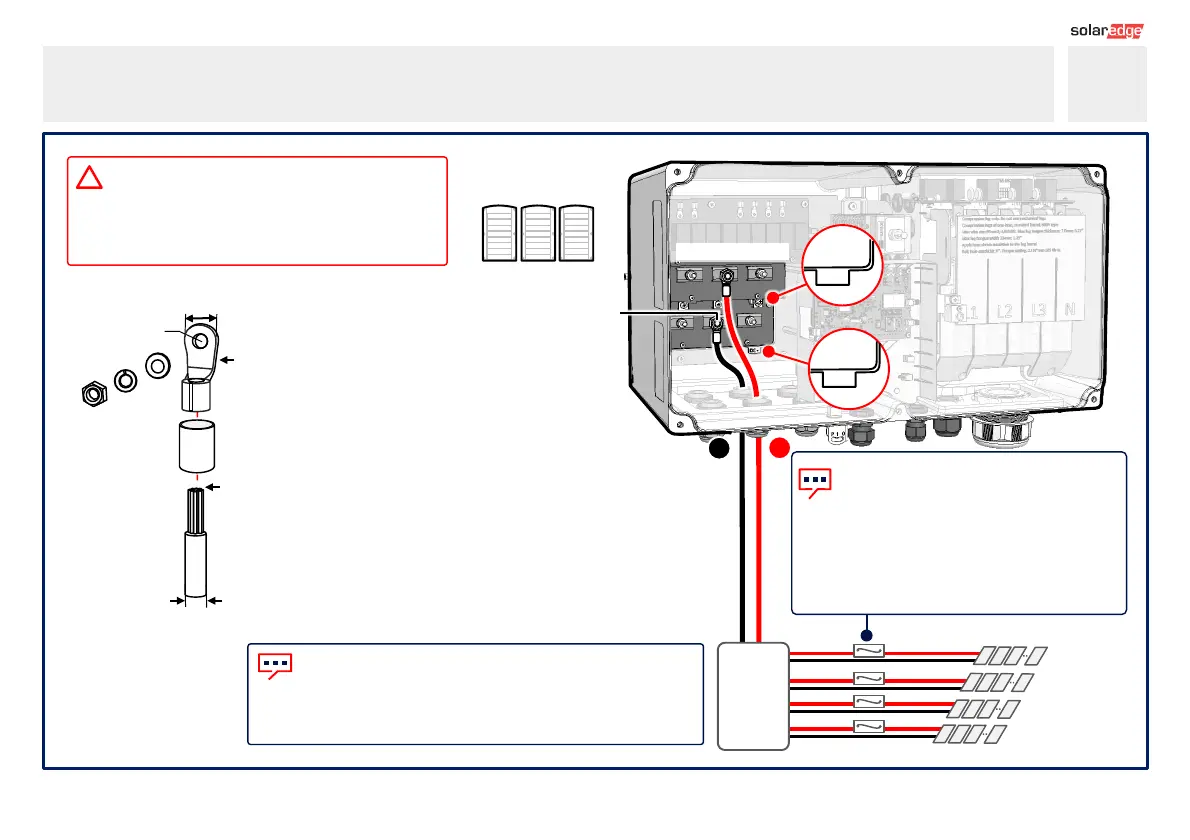

Anschluss von PV-Strängen über einen einzelnen DC-Eingang
8
Die elektrische Funktionserdung des DC-seitigen Minus- oder
Pluspols ist verboten, da der Wechselrichter keinen Transformator
besitzt. Die Erdung (Masse) von Modulrahmen und
Montageausrüstung der PV-Generatormodule ist zulässig.
Combiner
Box
Important: Wichtig: Bei der Installation eines
Systems mit mehr als 3 Strängen pro einer
einzelnen Synergy-Einheit (unabhängig davon,
ob sie direkt oder über eine Combiner-Box
angeschlossen wurden) sind Sicherungen
erforderlich. In SolarEdge-Systemen müssen
25A Sicherungen verwendet werden.
Synergie-Einheiten
Links Mitte Rechts
Links Mitte Rechts
