6
2
1
3
4
5
21 N*m
PE-Leiter zuerst
verbinden
Optionaler PE-Leiter
12 MAN-01-00784-1.3
Der Wechselrichter kann entweder 4 Kabel + PE oder 3 Kabel + PE-Anschluss unterstützen.
Mit einem Loch, Standardschaft,
nur Presskabelschuhe, 600 V
Der Überstromschutz für den AC-Ausgang muss bauseitig bereitgestellt werden, weitere
Informationen sind dem Handbuch zu entnehmen.
ODER

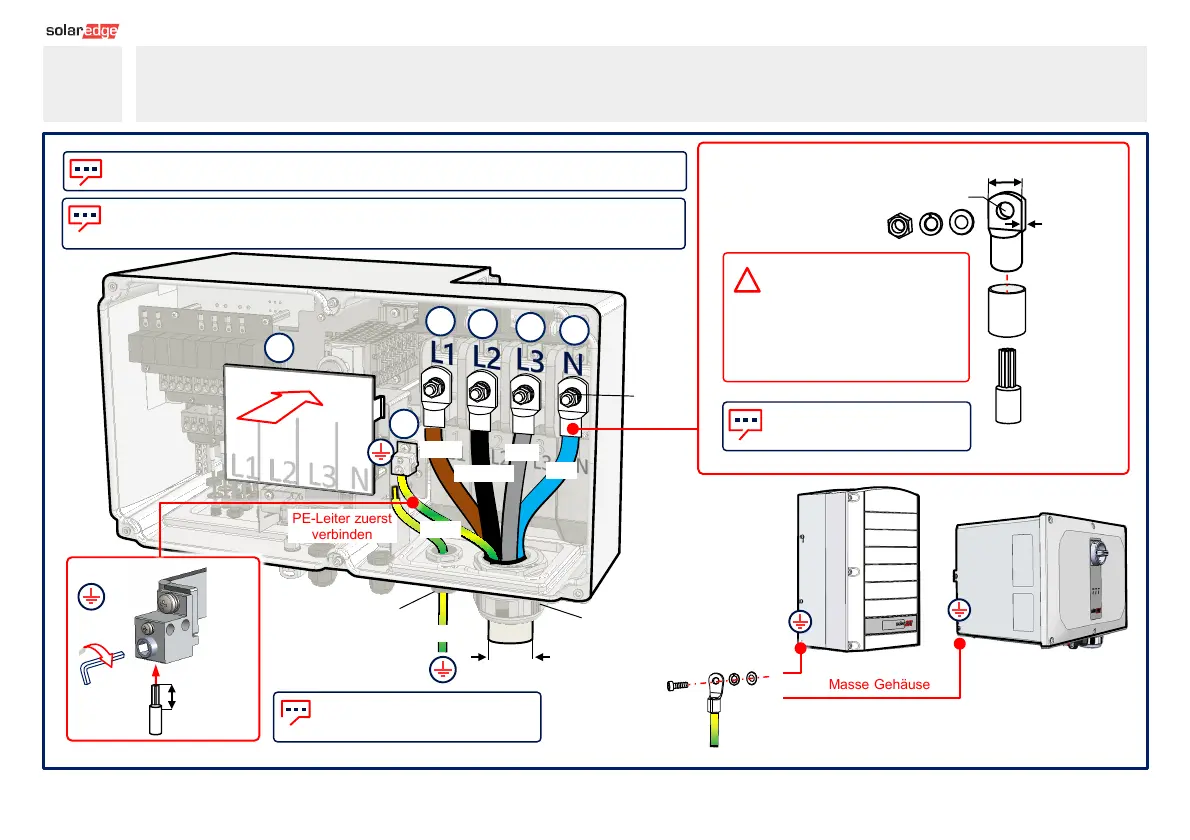

Anschließen von AC und Schutzerdung (PE)
9
30 - 50 mm
ACHTUNG!
• Bei Aluminiumleitungen
AUSSCHLIESSLICH Bimetall-
Kabelschuhe verwenden
• Bei Kupferleitungen NUR
Kabelschuhe aus verzinntem
Kupfer VERWENDEN.
15 N*m
10 -11 mm
Max 70 mm
2
PE-Leiter
Max: 120 mm
2
Max.
Dicke 7
mm
Max. Breite 33 mm
Ø 10 mm
Schrumpfschlauch
When using a stranded wire, use of
ferrule is at the installer discretion
12 N*m
9 N*m
AC
Blau
Schwarz
Grau
Braun
Grün/Gelb
Masse Gehäuse
Grün/Gelb
