MAN-01-00784-1.3 11
5.7 N*m
+
DC-
DC+
-
Max 50 mm
2
Épaisseur max : 6 mm
Largeur max : 25 mm
Ø6 mm
Isolant
thermoretractable
12 - 20 mm
ATTENTION!
Avec des fils en aluminium, UTILISEZ UNIQUEMENT
des cosses bimétalliques
• Avec des fils en cuivre, UTILISEZ UNIQUEMENT des
cosses en cuivre étamé

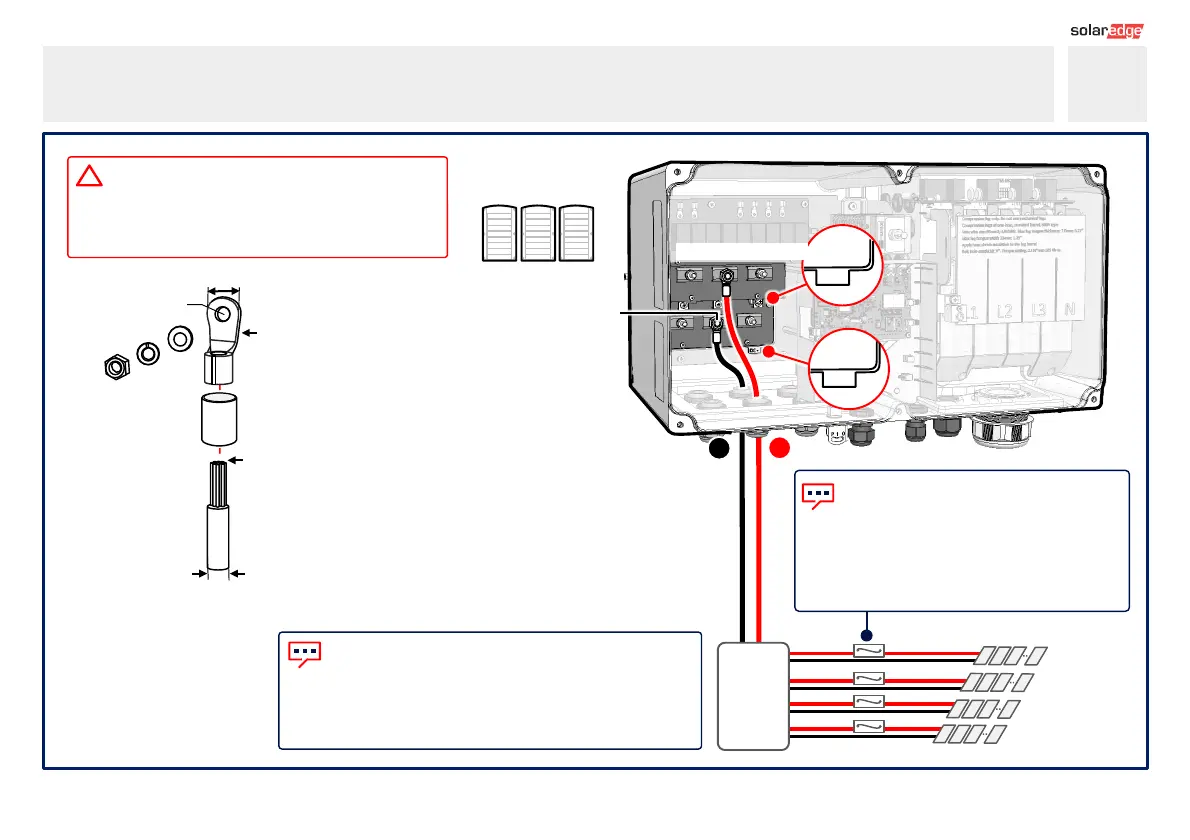

Connexion de chaînes PV via une seule entrée DC
8
La mise à la terre électrique fonctionnelle du pôle négatif ou
positif côté DC est interdite car l'onduleur n'a pas de
transformateur. La mise à la terre des cadres de module et de
l'équipement de montage des modules du générateur
photovoltaïque est acceptable
Boîtier de
connexion
Important: Lors de l'installation d'un système
avec plus de 3 chaînes par une seule unité
Synergy (qu'elle soit connectée directement ou
via un boîtier de combinaison), des fusibles
sont nécessaires. Dans le système SolarEdge,
des fusibles de 25 A doivent être utilisés.
Unités de synergie
Gauche Centre Droite
Gauche Centre Droite
