6
2
1
3
4
5
21 N*m
Commencer
par brancher
le fil de mise
à la terre
Fil de mise à la
terre optionnel
12 MAN-01-00784-1.3

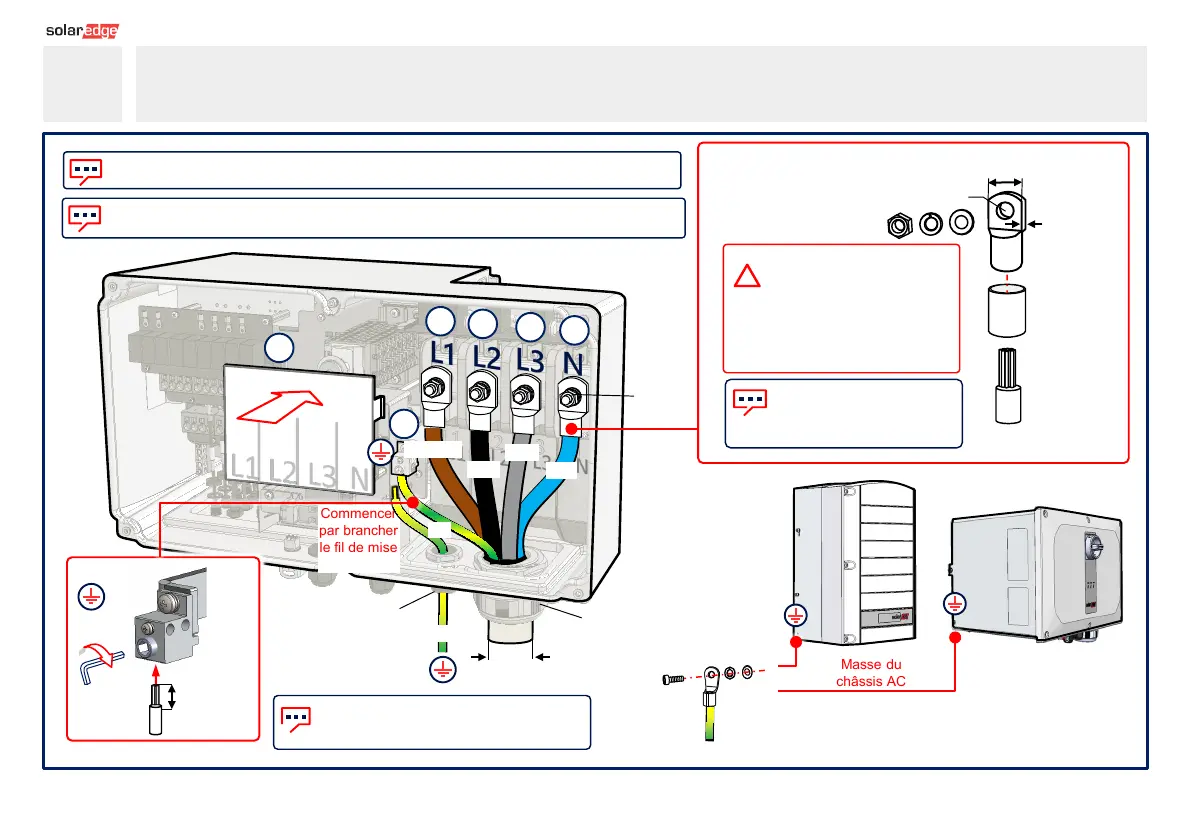

L'onduleur autorise un raccordement à 4 fils + mise à la terre ou 3 fils + mise à la terre
Cosses de compression à
cylindre standard et un seul trou,
600 V
La protection de la sortie AC contre les surtensions doit être assurée autrement (voir manuel)
OU
Raccordement AC et protection par mise à la terre (PE)
9
30 - 50 mm
ATTENTION!
Avec des fils en aluminium,
UTILISEZ UNIQUEMENT des
cosses bimétalliques
• Avec des fils en cuivre,
UTILISEZ UNIQUEMENT des
cosses en cuivre étamé
15 N*m
10 -11 mm
Max 70 mm
2
Fil de mise à la terre
Max: 120 mm
2
Épaisseur
max : 7
mm
Largeur max : 33 mm
Ø 10 mm
Isolant
thermoretract
able
Si un fil toronné est utilisé, l'utilisation d'une
virole est à la discrétion de l'installateur.
12 N*m
9 N*m
AC
Bleu
Noir
Gris
Marron
Jaune/Vert
Masse du
châssis AC
Jaune/Vert
