14 Cablaggio del sistema
MAN-01-00654-1.0 StorEdge Three Phase Inverter Wiring and On Site Check Quick Guide

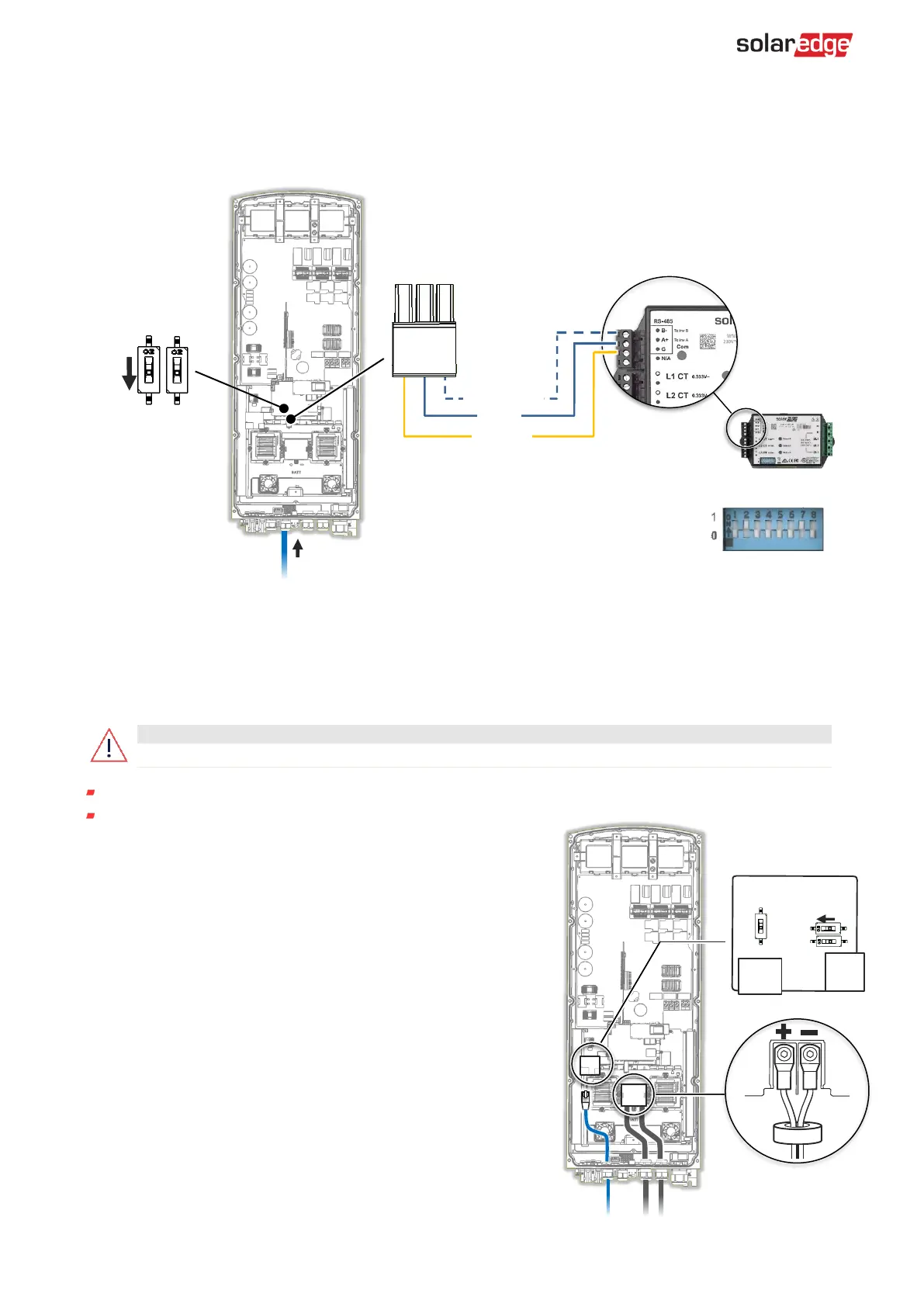

Connessione del Contatore di Energia
Utilizzare un cavo con doppino schermato a tre fili da 0.2 (0.2-1) mm² 600V o un cavo CAT5.
1. Collegare un’estremità del cavo di comunicazione al Contatore di Energia.
2. Aprire il Pressacavo di Comunicazione 2 ed inserire l’altra estremità del cavo di comunicazione nell’inverter.
3. Inserire nel connettore i cavi del contatore come mostrato nella figura qui sopra e serrarli con le viti.
4. Assicurarsi che tutti i Dip Switch siano impostati come indicato qui sopra.
Connessione della Batteria
Per la connessione CC – Utilizzare cavo in rame da 35 o 50 mm
2
con lunghezza massima di 5 m.
Per la comunicazione – Utilizzare una cavo Ethernet schermato (CAT5/5E STP).
1. Crimpare i terminali ai cavi CC della batteria e proteggerli con del
termoretraibile.
2. Rimuovere il coperchio di plastica dai terminali della batteria.
3. Collegare i cavi CC ai terminali Batteria sull’inverter e serrare con una
coppia di 5N*m/3.7lb*ft.
4. Inserire le estremità non crimpate dei cavi CC attraverso l’anello di
ferrite da 48 mm fornito in dotazione con l’inverter.
5. Far passare le estremità non crimpate dei cavi CC dall’interno
dell’inverter verso l’esterno, attraverso i pressacavi di ingresso CC
dalla batteria. La corretta polarità è indicata sull’inverter.
6. Riposizionare il coperchio di plastica sui terminali Batteria
dell’inverter.
7. Far passare il cavo CAN bus attraverso il Pressacavo di
Comunicazione 1.
8. Collegare il cavo al connettore CAN bus.
9. Impostare i DIP switches sulla scheda CAN bus:
2 DIP switches a destra – Impostare su ON.
